Trefas energimätare upp till 65 A Wallbox

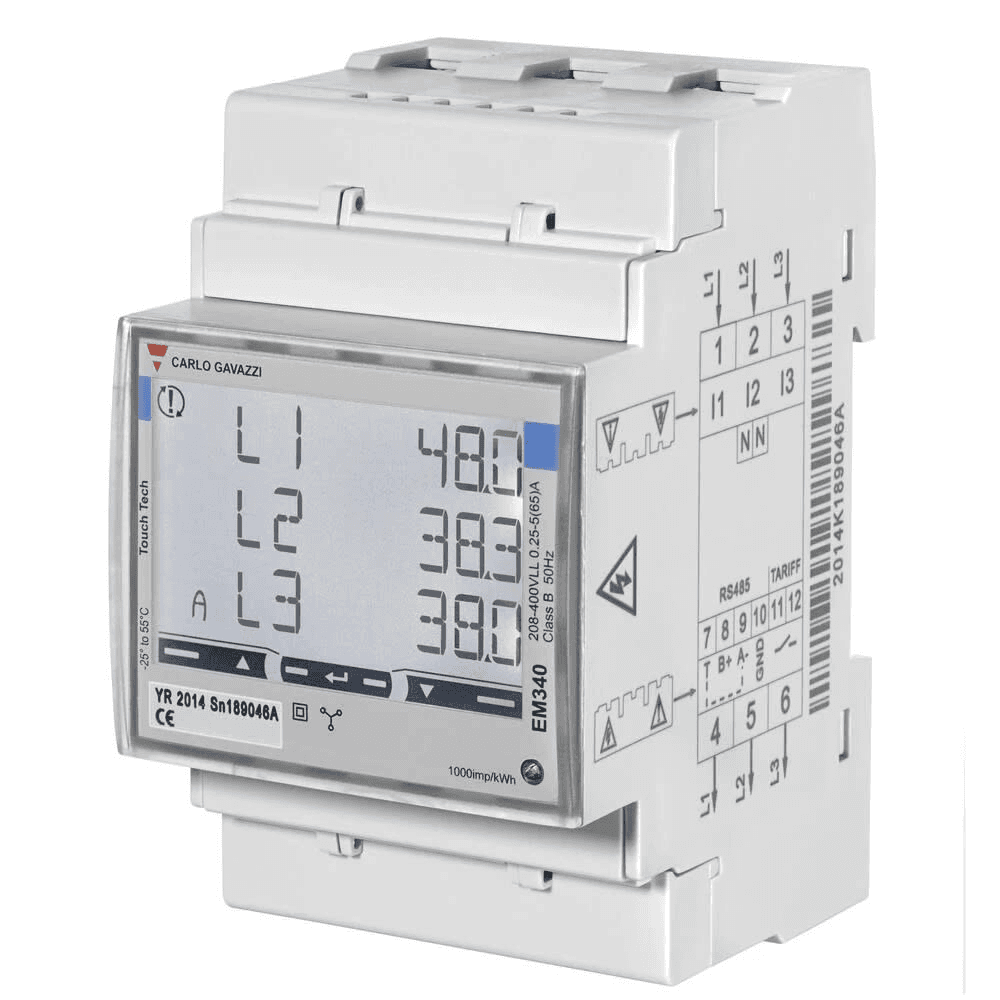

Den trefasiga energimätaren Wallbox 000002174 är en mätare för trefasiga elinstallationer, utformad för att direkt mäta strömmar upp till 65 A och förse Wallbox-laddsystemet med den information som krävs för olika funktioner för energihantering. Referensen motsvarar modellen som Wallbox identifierar som MTR-3P-65A / EM340-PRO380 och installeras på DIN-skena med plats för 3 moduler.

Tack vare RS485-kommunikation med kompatibla Wallbox-laddare kan mätaren visa installationens förbrukning i realtid och använda denna information för funktioner som Power Boost, dynamisk effektstyrning och kompatibla laddlösningar med solenergi. Den direkta mätningen eliminerar behovet av strömtransformatorer eller externa strömtänger i installationer som inte överstiger de 65 A som enheten klarar.

Trefasig mätare upp till 65 A

Wallbox-referensen 000002174 är specifikt utformad för trefasinstallationer och klarar en maximal kontinuerlig ström på 65 A.

Mätningen sker direkt via själva mätaren, så fasledarna passerar elektriskt genom enheten utan att externa strömtänger behöver användas.

• Installationstyp: trefas.
• Mättyp: direkt.
• Grundström: 5 A.
• Maxström: 65 A.
• Specificerad minsta ström för EM340-familjen: 0,25 A.

EM340 / PRO380-modell

Wallbox identifierar uttryckligen denna referens som Power Meter EM340 / PRO380, Three Phases, 65 A.

EM340 är en trefasig energianalysator utformad för att mäta både energi och olika elektriska variabler i installationen och överföra dem till styrsystemet.

Integrationen med Wallbox-laddare gör att laddinfrastrukturen kan anpassa sitt beteende efter den tillgängliga effekten i fastigheten.

Kompatibel med Power Boost

En av mätarens huvudtillämpningar är användning av Power Boost i kompatibla Wallbox-laddare.

Power Boost använder mätning av fastighetens totala förbrukning för att dynamiskt justera den effekt som finns tillgänglig för laddning av elbilen.

När bostaden eller installationen ökar sin förbrukning kan laddaren minska effekten till bilen. När annan förbrukning minskar kan systemet åter öka laddningseffekten inom de konfigurerade gränserna.

Detta gör det möjligt att bättre utnyttja den tillgängliga eleffekten och hjälper till att förhindra att summan av byggnadens och bilens förbrukning överskrider den gräns som är konfigurerad för installationen.

Dynamisk laddningshantering

Mätaren förser Wallbox-ekosystemet med elektrisk information för att använda funktioner för dynamisk energihantering i kompatibla installationer.

I infrastrukturer med flera laddare erbjuder Wallbox lösningar som Dynamic Power Sharing eller motsvarande system för dynamisk hantering, som kan fördela den tillgängliga effekten mellan olika laddpunkter.

Slutlig kompatibilitet beror på laddarens modell, installationens konfiguration och de programvarufunktioner som är aktiverade.

Kompatibel med solcellsladdning

EM340 ingår bland de mätare som Wallbox använder för sina energihanteringslösningar kompatibla med solcellsproduktion, historiskt kallade Eco-Smart och numera integrerade i funktionerna för Solar Charging i Wallbox-ekosystemet.

I en kompatibel installation kan systemet använda informationen från mätaren för att fastställa bostadens energiflöde och hantera bilens laddning utifrån tillgänglig energi.

De specifika funktionerna och tillgängliga laddlägena beror på Wallbox-laddaren och versionen av det installerade energihanteringssystemet.

RS485-kommunikation

Kommunikationen mellan mätaren och kompatibla Wallbox-laddare sker via RS485.

I EM340 använder denna kommunikation protokollet Modbus RTU, vilket gör det möjligt att överföra de elektriska värden som mätaren registrerar till styrsystemet.

Wallbox visar i sin installationsdokumentation anslutningen av EM340 via motsvarande terminaler för:

• A- / RS485.
• B+ / RS485.
• GND.
• Bussavslutning.

Installation och konfiguration av RS485-nätverket måste utföras enligt det schema som gäller för den Wallbox-laddare som används.

Mätning av aktiv och reaktiv energi

EM340-plattformen kan mäta olika storheter relaterade till elförbrukning.

Bland de tillgängliga parametrarna finns:

• Aktiv energi: kWh.
• Reaktiv energi: kvarh.
• Aktiv effekt: kW.
• Reaktiv effekt: kvar.
• Skenbar effekt: kVA.
• Spänning mellan faser: VLL.
• Fas-till-nolla-spänning: VLN.
• Ström: A.
• Effektfaktor: PF.
• Frekvens: Hz.

Enheten kan arbeta med total systeminformation och med olika variabler för varje fas.

Mätning av importerad och exporterad energi

EM340-familjen kan skilja mellan energi som förbrukas från elnätet och exporterad energi, en funktion som är särskilt användbar när installationen har solcellsproduktion.

Denna funktion gör det möjligt att förse energihanteringssystemet med information om effektflödets riktning.

Direktanslutning 5(65) A

Mätaren använder en strömingång specificerad som 5(65) A, det vill säga en grundström på 5 A och en maximal kontinuerlig ström på 65 A.

Eftersom det är en mätare för direktanslutning behövs inga externa strömtransformatorer för att arbeta inom detta intervall.

För trefasinstallationer med högre strömmar erbjuder Wallbox mätare för indirekt mätning med strömtänger för större intervall.

Trefasspänning 208 till 400 V mellan faser

EM340-plattformen är utformad för nät med en mätspänning på 208 till 400 V AC mellan faser.

Den kan användas i kompatibla trefassystem med 3 eller 4 ledare beroende på den elektriska konfigurationen och den anslutningsprincip som tillverkaren anger.

Självförsörjd från det uppmätta nätet

EM340 är en självförsörjd mätare som drivs av den elektriska spänning den mäter, och behöver därför ingen separat hjälpkälla för normal drift.

Den angivna egenförbrukningen för EM340-familjen är upp till cirka 1 W / 10 VA.

Bakgrundsbelyst LCD-display

Mätaren har en bakgrundsbelyst LCD-display som gör det möjligt att läsa av de viktigaste elektriska värdena direkt i elcentralen.

EM340-designen använder tre rader med åtta siffror och touchzoner för att navigera mellan olika informationssidor och parametrar.

Utöver den integrerade funktionen med Wallbox är denna visning användbar vid driftsättning, kontroll och underhåll av installationen.

Montering på DIN-skena

Wallbox 000002174 är avsedd att installeras i elcentraler på DIN-skena.

Den upptar 3 DIN-moduler, så motsvarande utrymme måste reserveras i elskåpet.

EM340-plattformens mått är ungefär:

• Bredd: 54 mm.
• Höjd: 90 mm.
• Djup: 63 mm.

EM340-mätaren väger cirka 240 g inklusive förpackning, enligt tillverkarens datablad för analysatorn.

Främre skydd IP51

EM340-familjen har:

• Främre skydd: IP51.
• Terminalskydd: IP20.

Mätaren är avsedd att monteras i en elcentral eller lämplig kapsling, så installationens slutliga skyddsklass beror på det använda skåpet.

Precision för energiövervakning

EM340 uppfyller precisionsspecifikationer för professionell elmätning.

• Aktiv energi: klass 1 enligt EN 62053-21.
• Aktiv energi: klass B enligt EN 50470-3 för motsvarande varianter.
• Reaktiv energi: klass 2 enligt EN 62053-23.
• Precision för ström och spänning: upp till ±0,5 % av avläsningen under de förhållanden som anges av tillverkaren.

Viktigt: referensen 000002174 ska inte förväxlas med EM340 MID

Wallbox säljer både standardmätare EM340 och versioner EM340 MID. Referensen 000002174 anges av Wallbox som MTR-3P-65A / EM340-PRO380 trefas 65 A, medan den aktuella tillbehörsdokumentationen presenterar EM340 MID-versionen som en separat kategori.

Därför ska man inte automatiskt tillskriva referensen 000002174 MID-certifiering avsedd för juridisk mätning eller fakturering utan att uttryckligen kontrollera att den levererade enheten motsvarar en certifierad variant.

Tekniska egenskaper för Wallbox 000002174

• Varumärke: Wallbox.
• Referens: 000002174.
• Produktkod: MTR-3P-65A.
• Associerad modell: EM340 / PRO380.
• Typ: energimätare.
• Elinstallation: trefas.
• Mättyp: direkt.
• Nominell/grundström: 5 A.
• Maxström: 65 A.
• Spänning för EM340-familjen: 208-400 V AC mellan faser.
• Montering: DIN-skena.
• Bredd: 3 DIN-moduler.
• EM340-mått: cirka 54 x 90 x 63 mm.
• Kommunikation med Wallbox: RS485.
• Protokoll: Modbus RTU.
• Display: bakgrundsbelyst LCD.
• Mätning av aktiv energi: ja.
• Mätning av reaktiv energi: ja.
• Mätning per fas: ja.
• Mätning av importerad/exporterad energi: ja.
• Power Boost: kompatibel i stödda Wallbox-system.
• Eco-Smart / Solar Charging: kompatibel beroende på laddare och konfiguration.
• Dynamic Power Sharing: kompatibel beroende på Wallbox-infrastruktur.
• Främre skydd: IP51.
• Terminalskydd: IP20.
• Självförsörjning: ja.

Wallbox-mätare för att optimera laddningen av elbilen

Wallbox 000002174 gör det möjligt att integrera mätningen av installationens trefasförbrukning med kompatibla Wallbox-laddare och ger den information som behövs för att anpassa laddningen av bilen till den energi som faktiskt finns tillgänglig.

Den direkta mätningen upp till 65 A, det kompakta formatet med 3 DIN-moduler och RS485-kommunikationen gör den till en särskilt lämplig lösning för både privata och professionella trefasinstallationer där man vill använda Power Boost, solcellsladdning eller dynamiska effektstyrningssystem.

Installationen måste utföras av en kvalificerad fackperson och enligt både mätarens schema och den specifika dokumentationen för den Wallbox-laddare som den ska användas med.
