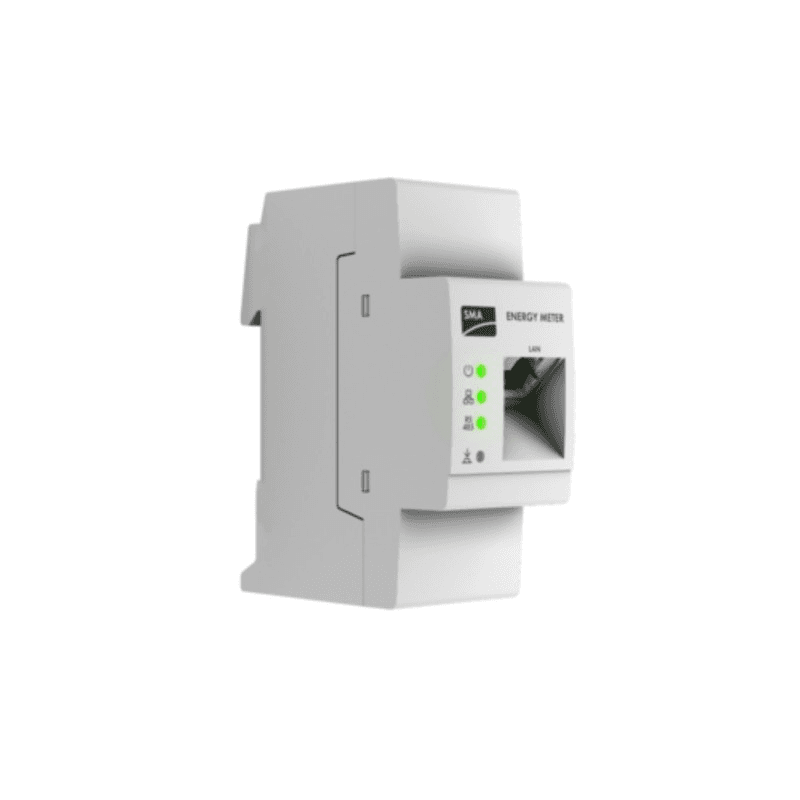

Energimätare (Smart Meter) SMA EM-1CT63A-21

SMA Energy Meter CT EM-1CT63A-21 är en intelligent energimätare som är utformad för att snabbt och exakt registrera elektriska flöden i solcellsanläggningar och SMA:s energihanteringssystem. Denna version har en strömtransformator på 63 A och gör det möjligt att överföra mätvärden via Ethernet inom det lokala nätverket, vilket underlättar övervakning av nätförbrukning, inmatad energi och solcellsproduktion.

Tack vare sin dubbelriktade mätning kan SMA EM-1CT63A-21 fastställa både energi som importeras från elnätet och energi som matas ut till det. Denna information kan användas inom SMA-ekosystemet för att optimera energihanteringen, öka utnyttjandet av solenergi och utföra regleringsfunktioner som är kompatibla med de installerade enheterna.

Mätning med 63 A strömtransformator

SMA EM-1CT63A-21 mäter via en strömtransformator som ingår som standard med enheten. Denna version har en CT-anslutning och är avsedd för enfasapplikationer med en gränsström på upp till 63 A.

Till skillnad från andra mätare med direkt anslutning registrerar SMA Energy Meter CT strömmen via motsvarande strömtransformator. Denna konfiguration underlättar integrationen i elcentraler och gör det möjligt att mäta utan att hela anläggningens ström behöver ledas direkt genom själva mätaren.

Dubbelriktad mätning för solcellsanläggningar

SMA Energy Meter CT gör det möjligt att registrera energiflöden i båda riktningarna. Därmed kan den användas för att avläsa den effekt som förbrukas från elnätet och den solcellseffekt som matas in i nätet.

Den kan också användas som produktionsmätare för solceller och bidra till att integrera produktionen från växelriktare från andra tillverkare i vissa kompatibla SMA-energihanteringssystem.

Kommunikation via Ethernet

Mätaren har ett Ethernet-gränssnitt för att överföra registrerade värden via det lokala nätverket. Den har ingen WiFi-anslutning, så integrationen med övriga komponenter i systemet sker via nätverkskabel.

Den snabba överföringen av elektriska värden gör att kompatibla SMA-system får uppdaterad information för övervakning och energihantering. Tillverkaren anger mätcykler på 1000 ms och 200 ms.

Kompatibel med SMA:s energihanteringssystem

SMA EM-1CT63A-21 är utformad för att integreras i anläggningar med SMA-energihanteringssystem. Den kan användas tillsammans med Sunny Home Manager 2.0 och kompatibla System Manager-lösningar och tillhandahåller de värden som behövs för att övervaka och styra anläggningens energiflöden.

SMA räknar även denna mätare bland de kompatibla komponenterna för vissa nollinmatningskonfigurationer. I dessa system gör informationen från mätaren att regleringssystemet kan avläsa energibyten vid nätanslutningspunkten i realtid.

Kompakt installation på DIN-skena

Enheten är utformad för montering på DIN-skena i en elcentral eller mätarskåp. Måtten är endast 35 x 88 x 65 mm och den upptar två DIN-moduler, vilket underlättar installation även i centraler med begränsat utrymme.

Modellen EM-1CT63A-21 väger cirka 0,2 kg och är avsedd att arbeta vid omgivningstemperaturer mellan -25 och +55 °C.

Precision och låg förbrukning

SMA Energy Meter CT erbjuder en mätprecision på upp till ≤ 2 % och klarar en maximal ström på 63 A via den medföljande transformatorn. Dess egenförbrukning är högst ≤ 2 W, vilket bidrar till att hålla systemets hjälpförbrukning låg.

Nominell driftspänning ligger mellan 85 och 250 V AC och nätfrekvenser på 50 eller 60 Hz med en tolerans på ±5 % stöds.

Tekniska egenskaper för SMA EM-1CT63A-21

• Varumärke: SMA Solar.
• Artikelnummer: EM-1CT63A-21.
• Serie: SMA Energy Meter CT.
• Typ: intelligent energimätare / Smart Meter.
• Användning: mätning och energihantering i solcellsanläggningar.
• Antal medföljande strömtransformatorer: 1.
• Gränsström: max 63 A.
• Mättyp: via strömtransformator.
• Dubbelriktad mätning: ja.
• Nominell spänning: 85-250 V AC.
• Frekvens: 50/60 Hz (±5 %).
• Maximal egenförbrukning: ≤ 2 W.
• Mätprecision: ≤ 2 %.
• Mätcykler: 1000 ms / 200 ms.
• Kommunikationsgränssnitt: Ethernet.
• WiFi: nej.
• Montering: DIN-skena i elcentral eller mätarskåp.
• Utrymme på DIN-skena: 2 moduler.
• Mått: 35 x 88 x 65 mm.
• Vikt: cirka 0,2 kg.
• Driftstemperatur: -25 till +55 °C.
• Transport- och lagringstemperatur: -25 till +70 °C.
• Maximal driftshöjd: 2000 m över havet.
• Kapslingsklass: IP20.
• Skyddsklass: II.
• Överspänningskategori: CAT III.
• Tillverkarens garanti: 2 år.

Leveransomfattning

Enligt SMA:s dokumentation omfattar leveransen av EM-1CT63A-21 själva SMA Energy Meter CT, en 63 A strömtransformator, kontakten för spänningsingången, kontakten för strömtransformatorn samt installationsdokumentation.

Mätning för att optimera egenförbrukning från solceller

Informationen från SMA EM-1CT63A-21 gör det möjligt att se hur energin flödar mellan solcellsanläggningen, förbrukningen och elnätet. Integrerad i ett kompatibelt SMA-system kan dessa data användas för att optimera egenförbrukningen, övervaka köpt eller inmatad energi och samordna energihanteringsstrategier.

Det kompakta DIN-skenformatet, Ethernet-kommunikationen, den dubbelriktade mätningen och den medföljande 63 A strömtransformatorn gör SMA Energy Meter CT EM-1CT63A-21 till en specifik lösning för enfasinstallationer som behöver integrera energimätning i SMA-ekosystemet.

Viktigt: installation och driftsättning av mätaren måste utföras av kvalificerad personal och enligt de instruktioner och säkerhetskrav som fastställts av SMA.
