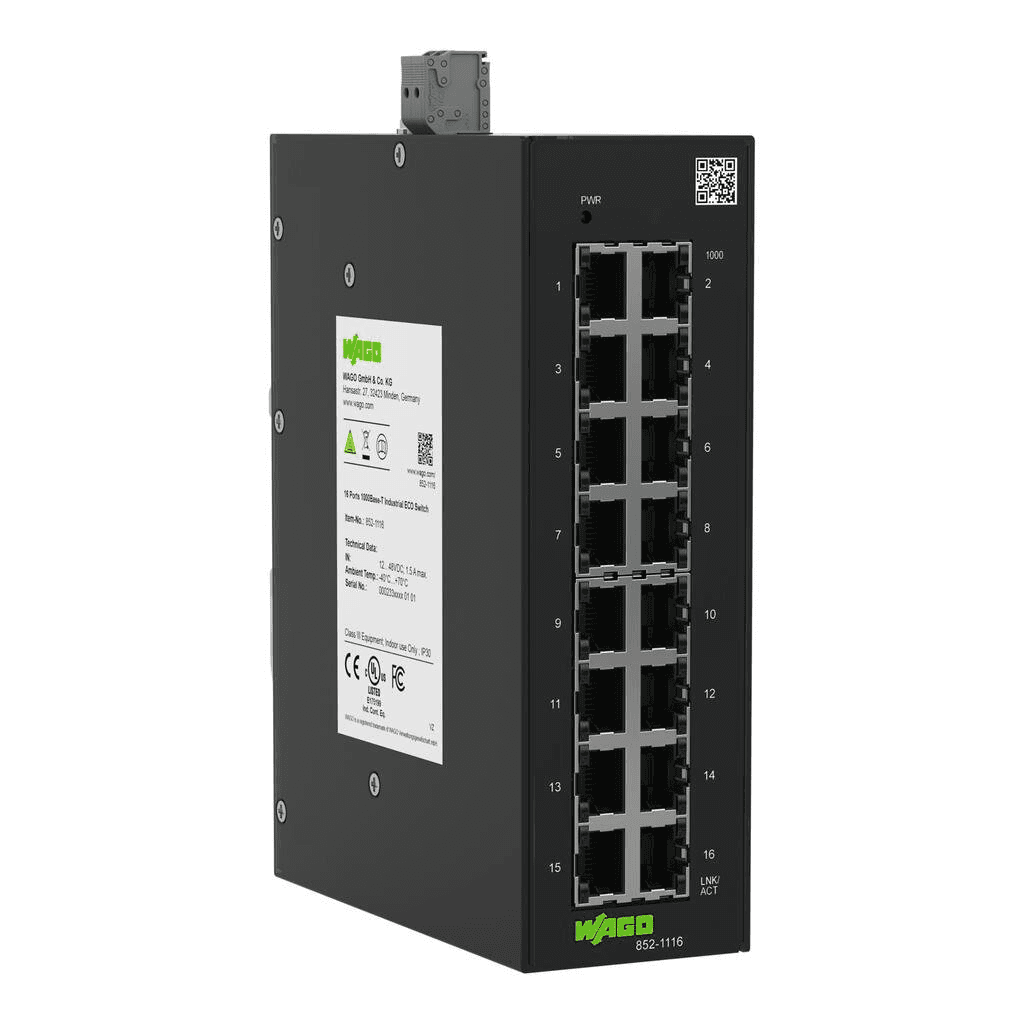

Industriell ECO-switch med 16 portar

WAGO Industrial-ECO-Switch 852-1116 är en ohanterad industriell Ethernet-switch med 16 Gigabit Ethernet RJ45-portar, utformad för att skapa tillförlitliga kommunikationsnät i maskiner, elskåp och automationssystem. Portarna stöder 10/100/1000BASE-T med autonegotiation och Auto-MDI/MDIX, vilket möjliggör enkel driftsättning utan behov av förkonfiguration.

Enheten har redundant matning på 12 till 48 VDC, konfigurerbar larmkontakt via DIP-switch, LED-statusindikatorer och ett aluminiumhölje förberett för montering på 35 mm DIN-skena. Dess utökade driftområde på -40 till +70 °C samt motståndskraft mot vibrationer och stötar gör den till en särskilt lämplig lösning för Ethernet-nät i industriella miljöer.

Ohanterad industriell Ethernet-switch med 16 portar

WAGO 852-1116 har 16 RJ45 Ethernet-gränssnitt, vilket ger hög anslutningstäthet i en enda enhet.

Som en ohanterad switch kräver den ingen programmering eller nätverkskonfiguration för att börja fungera. Det räcker att ansluta strömförsörjningen och kompatibla Ethernet-enheter, vilket förenklar uppbyggnaden av små och medelstora industriella nätverk.

16 Gigabit Ethernet-portar

De 16 kopparportarna är kompatibla med de viktigaste Ethernet-hastigheterna som används inom automation:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Alla portar har autonegotiation, vilket innebär att switchen automatiskt känner av den överföringshastighet som stöds av den anslutna enheten.

Auto-MDI/MDIX på alla portar

Funktionen Auto-MDI/MDIX identifierar automatiskt sändnings- och mottagningsparen i Ethernet-kabeln.

Denna funktion förenklar kabeldragningen genom att eliminera behovet av att skilja mellan raka och korsade anslutningar på kompatibla enheter, vilket ger en i praktiken plug-and-play-liknande användning.

Store-and-Forward-växling utan blockering

WAGO 852-1116 använder Store-and-Forward-växling och non-blocking-arkitektur.

Switchen tar emot och kontrollerar ramarna innan de skickas vidare till destinationsporten, medan arkitekturen gör det möjligt att hantera kommunikationen mellan portar utan de begränsningar som en blockerande växlingsmatris medför.

Tabell för upp till 8 000 MAC-adresser

Enheten har en intern tabell som kan hantera upp till 8 000 MAC-adresser.

Denna kapacitet gör det möjligt att lära sig vilka enheter som är anslutna till varje port och dirigera Ethernet-ramarna till rätt destination i nätverket.

Kompatibel med Jumbo Frames upp till 10 000 byte

Switchen stöder Jumbo Frames upp till 10 000 byte, vilket underlättar överföring av större Ethernet-ramar när de anslutna enheterna och applikationen också stöder denna funktion.

Energy Efficient Ethernet

WAGO 852-1116 uppfyller standarden IEEE 802.3az Energy Efficient Ethernet.

Denna teknik minskar energiförbrukningen för Ethernet-länkar när överföringsaktiviteten är låg genom att anpassa gränssnittens funktion till den faktiska nätverksbelastningen.

Prioritering av Ethernet-trafik

Enheten stöder IEEE 802.1p för prioritering av Ethernet-paket.

WAGO anger dessutom prioritering av paket för protokollet PROFINET, EtherType 0x8892, en särskilt användbar funktion i automationsnät där vissa data behöver behandlas med högre prioritet.

IEEE 802.3x flödeskontroll

Kompatibilitet med IEEE 802.3x Flow Control gör det möjligt att hantera överbelastningssituationer i full-duplex Ethernet-kommunikation med hjälp av flödeskontroll mellan kompatibla enheter.

Matning från 12 till 48 VDC

Industrial-ECO-Switch har ett brett matningsområde på 12 till 48 VDC, med en tolerans på ±15 %.

Denna flexibilitet underlättar integration i automationsskåp som arbetar med olika industriella likspänningar.

WAGOs specificerade maximala förbrukning är:

• Maxeffekt: 14 W.
• Maxström: 1 500 mA.

Redundant matning

WAGO 852-1116 har en redundant matningsingång, vilket ökar nätverkets tillgänglighet när installationen använder två korrekt konfigurerade strömförsörjningar.

I system där kommunikationskontinuitet är viktig gör denna möjlighet det möjligt att utforma en matning med högre feltolerans.

Överspännings- och polaritetsomkastningsskydd

Elektroniken har skydd mot överspänning och omvänd spänning, vilket hjälper till att skydda switchen mot vissa felaktiga elektriska förhållanden vid matningsingången.

Konfigurerbar larmkontakt

Enheten har en konfigurerbar larmkontakt via DIP-switch, vilket ger en extra signal för övervakning av vissa händelser.

Tillsammans med redundant matning och LED-indikatorer ökar denna kontakt möjligheterna till diagnostik av switchen i automationsskåpet.

LED-statusindikatorer

Fronten har LED-indikatorer för snabb kontroll av enhetens och anslutningarnas status.

• PWR grön: indikerar att matning finns.
• 1000 grön per port: indikerar drift vid 1 000 Mbps.
• LNK/ACT grön per port: indikerar länk och datatrafik.

Dessa indikatorer underlättar driftsättning och visuell felsökning av eventuella anslutningsproblem.

Ethernetkabel Cat. 5e eller högre

För Ethernet-kommunikation via koppar specificerar WAGO kabel av kategori Cat. 5e eller högre.

Maximal tillåten längd per länk är 100 meter, i enlighet med de vanliga förhållandena för Ethernet-nät över koppar.

Montering på 35 mm DIN-skena

Switchen är förberedd för montering på 35 mm DIN-skena, vilket underlättar direkt integration i elskåp och automationsskåp.

Det industriella formatet samlar de 16 Gigabit-portarna i en enhet på endast 50 mm bredd, vilket optimerar det tillgängliga utrymmet på skenan.

Industriellt aluminiumhölje

Höljet är tillverkat av aluminium med svart metallisk finish.

Enheten har måtten:

• Bredd: 50 mm.
• Höjd: 160 mm.
• Djup: 120 mm.
• Vikt: cirka 934 g.

Utökat temperaturområde från -40 till +70 °C

En av de viktigaste egenskaperna hos 852-1116 är dess utökade driftstemperaturområde.

• Driftstemperatur: -40 till +70 °C.
• Lagringstemperatur: -40 till +80 °C.
• Maximal relativ luftfuktighet: 95 %, icke-kondenserande.

Detta breda intervall gör det möjligt att använda den i skåp och industriella applikationer som utsätts för mer krävande miljöförhållanden än konventionell nätverksutrustning.

IP30-skydd

Switchen har skyddsklass IP30.

Den är därför främst avsedd för installation inomhus och i lämpliga skåp eller kapslingar när miljön kräver högre skydd mot damm, fukt eller vatten.

Motståndskraftig mot vibrationer och stötar

WAGO anger mekanisk tålighet enligt följande standarder:

• Vibrationer: IEC 60068-2-6.
• Stötar: IEC 60068-2-27.

Dessa egenskaper gör det möjligt att använda enheten i industriella miljöer där utrustning i elskåp kan utsättas för vibrationer eller mekaniska stötar.

Industriell elektromagnetisk kompatibilitet

Enheten uppfyller EMC-krav som är specifika för industriella miljöer:

• EMC-immunitet: EN 61000-6-2.
• EMC-emissioner: EN 61000-6-4.

Kompatibla Ethernet-standarder

Den tekniska dokumentationen för WAGO 852-1116 anger kompatibilitet med:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: prioritering.

Tekniska egenskaper för WAGO 852-1116

• Varumärke: WAGO.
• Artikelnummer: 852-1116.
• Serie: Industrial-ECO-Switch.
• Typ: ohanterad industriell Ethernet-switch.
• Antal portar: 16.
• Ethernetanslutningar: 16 x RJ45.
• Hastigheter: 10/100/1000 Mbps.
• Gigabit-gränssnitt: 1000BASE-T.
• Autonegotiation: ja, på alla portar.
• Auto-MDI/MDIX: ja, på alla portar.
• Växlingsläge: Store-and-Forward.
• Arkitektur: non-blocking.
• MAC-tabell: 8 000 adresser.
• Jumbo Frames: upp till 10 000 byte.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Prioritering: IEEE 802.1p.
• Överföringsmedium: kopparkabel Cat. 5e eller högre.
• Maximal kabellängd per länk: 100 m.
• Matningsspänning: 12-48 VDC ±15 %.
• Redundant matning: ja.
• Maxeffekt: 14 W.
• Maxström: 1 500 mA.
• Överspänningsskydd: ja.
• Polaritetsomkastningsskydd: ja.
• Larmkontakt: ja, konfigurerbar via DIP-switch.
• LED-indikatorer: matning, Gigabit-hastighet och länk/aktivitet.
• Montering: 35 mm DIN-skena.
• Höljesmaterial: aluminium.
• Färg: svart metallisk.
• Skyddsklass: IP30.
• Driftstemperatur: -40 till +70 °C.
• Lagringstemperatur: -40 till +80 °C.
• Relativ luftfuktighet: upp till 95 %, icke-kondenserande.
• Vibrationsbeständighet: IEC 60068-2-6.
• Stöttålighet: IEC 60068-2-27.
• Bredd: 50 mm.
• Höjd: 160 mm.
• Djup: 120 mm.
• Vikt: 934 g.
• Märkning: CE.
• UL-godkännande: UL 61010-2-201.
• GTIN: 4066966625127.

Industriell Gigabit-switch för automationsskåp

WAGO Industrial-ECO-Switch 852-1116 gör det möjligt att samla upp till 16 Gigabit Ethernet-anslutningar i en kompakt DIN-monterad enhet utan behov av konfiguration, vilket gör den särskilt lämplig för maskiner, automationssystem och små till medelstora industriella nätverk.

De 16 portarna 10/100/1000BASE-T, redundant matning, larmkontakt, Energy Efficient Ethernet, IEEE 802.1p-prioritering och driftområde från -40 till +70 °C kombinerar enkel installation med egenskaper som är särskilt anpassade för industriella miljöer.
