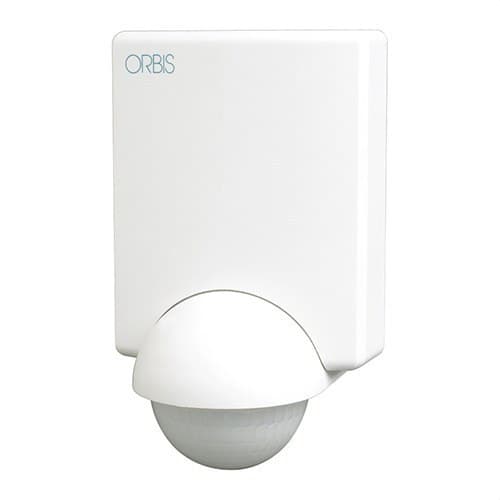

Rörelsedetektor PROXIMAT SB.VÄGG 12M FT.15M(7,5+7,5)SID.240° 5-2000 LUX TIMER:

Orbis PROXIMAT rörelsedetektor, referens OB132312, är en PIR-infraröd sensor utformad för att automatisera belysningskretsar genom att detektera personer i passager och gångstråk. Den monteras utanpåliggande på vägg och erbjuder en bred detekteringsvinkel på 240°, med ett frontalt räckviddsområde på upp till 12 meter och en total sidotäckning på upp till 15 meter vid 20 °C.

Sensorhuvudet kan vridas horisontellt upp till 180° för att rikta detekteringsfältet mot önskat område. Dessutom kan tidsfördröjningen justeras mellan 10 sekunder och 10 minuter, ljusnivån ställas in mellan 5 och 2000 lux samt detektorns känslighet ändras. Skyddsklass IP45 gör den lämplig för användning både inomhus och i lämpliga utomhusmiljöer.

Brett detekteringsfält på 240°

Orbis PROXIMAT erbjuder en detekteringsvinkel på 240°, särskilt lämpad för att övervaka stora ytor från väggmontering. Vid en ungefärlig monteringshöjd på 2,5 meter och en omgivningstemperatur på 20 °C når den upp till 12 meter i frontled och 15 meter i sidotäckning.

Sidotäckningen sträcker sig ungefär 7,5 meter åt vardera sidan om detektorn. Den faktiska prestandan kan variera beroende på omgivningstemperatur, monteringshöjd, sensororientering och i vilken riktning personen passerar genom detekteringsstrålarna.

Justerbart huvud upp till 180°

Detektorhuvudet kan vridas horisontellt upp till 180°, vilket gör det möjligt att flytta detekteringsområdet till den specifika yta som ska övervakas. Denna funktion underlättar anpassning till entréer, korridorer, fasader, trappavsatser, verandor och andra installationer där detektorn inte kan monteras direkt framför passagen.

Orbis rekommenderar en monteringshöjd mellan 2 och 3 meter för att uppnå korrekt detektering.

Montering på vägg, i hörn eller vinkel

PROXIMAT är konstruerad för utanpåliggande montering och kan installeras på en plan vägg, i hörn eller i en vinkel. Tillverkaren inkluderar särskilda fästtillbehör för att underlätta dessa installationer.

Denna flexibilitet gör det möjligt att anpassa detektorn till olika byggnadsgeometrier och rikta dess detekteringsfält korrekt utan extra fästen.

Justerbar tidsfördröjning från 10 sekunder till 10 minuter

Tiden som kretsen förblir inkopplad efter rörelsedetektering kan justeras från cirka 10 sekunder upp till 10 minuter.

En kort period passar bra i områden med snabb passage, medan längre tider gör det möjligt att hålla belysningen aktiv i entréer, trappor, korridorer eller andra ytor där användare vistas längre tid.

När tidsfördröjningen har löpt ut har detektorn en kort inaktivitetsperiod på cirka 3 sekunder innan den börjar detektera igen.

Ljuskänslighet justerbar mellan 5 och 2000 lux

PROXIMAT har en justerbar skymningssensor mellan 5 och 2000 lux. Denna funktion gör det möjligt att bestämma den omgivande ljusnivå under vilken kretsen ska aktiveras när rörelse detekteras.

Den kan ställas in för att främst arbeta nattetid eller i svagt ljus, vilket undviker onödiga tändningar när dagsljuset är tillräckligt.

Justerbar detekteringskänslighet

Utöver tids- och ljusinställningarna har detektorn en särskild väljare för att ändra detekteringskänsligheten. På så sätt kan sensorns beteende anpassas till storleken och egenskaperna hos det övervakade området.

Känsligheten hos en PIR-detektor kan minska när omgivningstemperaturen närmar sig kroppstemperaturen, något som bör beaktas vid bedömning av faktisk räckvidd under vissa förhållanden.

Begränsare för att anpassa detekteringsområdet

PROXIMAT levereras med två fältbegränsare som gör det möjligt att blockera specifika sektorer av linsen. Delarna kan anpassas för att förhindra detektering i vissa riktningar och minska aktiveringar utanför det område som ska övervakas.

Detta är särskilt användbart när detektorn installeras nära trafikytor utanför anläggningen, dörrar, fönster eller andra områden som inte ska utlösa tändning.

Relä med nollgenomgångsbrytning

Detektorn har ett relä med nollgenomgångsbrytning, en teknik avsedd att förbättra styrningen av vissa elektroniska laster såsom LED-armaturer, lysrör och lågenergilampor.

Kontakten har en brytförmåga på 10 A vid 230 V AC med cos φ = 1.

Kapacitet för olika belysningstekniker

Orbis anger olika rekommenderade maxlaster beroende på vilken teknik som ansluts till detektorn.

• Glödlampor: upp till 2000 W.
• Lysrör: upp till 1300 VA.
• Lågvoltshalogen: upp till 1300 VA.
• 230 V halogen: upp till 2000 W.
• Lågenergilampor: upp till 1300 VA.
• LED-belysning: upp till 500 VA.

LED-indikator för status

PROXIMAT har en LED-indikator som tänds när enheten detekterar rörelse. Denna signal underlättar kontroll av funktionen under installation och justering av täckningsområdet.

IP45-skydd

Detektorn har skyddsklass IP45 enligt EN 60529, vilket ger skydd mot inträngning av fasta föremål och mot vattenstrålar inom de villkor som anges av denna klassificering.

Driftstemperaturen ligger mellan -10 och +40 °C, vilket gör den lämplig för olika bostads-, gemensamhets- och professionella tillämpningar.

Användningsområden för Orbis PROXIMAT-detektorn

Den stora räckvidden och möjligheten till riktning gör att PROXIMAT lämpar sig för att automatisera belysning i många passager och gångområden.

• Entréer och tillträden till byggnader.
• Trappor och trappavsatser.
• Korridorer och gångar.
• Verandor och skärmtak.
• Fasader och skyddade utomhusentréer.
• Garage och gemensamma utrymmen.
• Butikslokaler och kontor.
• Offentliga byggnader.
• Kompatibla industri- och jordbruksanläggningar.

Tekniska egenskaper för Orbis PROXIMAT OB132312

• Varumärke: Orbis.
• Referens: OB132312.
• Modell: PROXIMAT.
• Typ: rörelsedetektor för belysning.
• Teknik: PIR-infraröd detektering.
• Montering: utanpåliggande på vägg, i hörn eller vinkel.
• Detekteringsvinkel: 240°.
• Horisontell rotation av huvudet: 180°.
• Frontalt räckviddsområde: upp till 12 m vid 20 °C.
• Sidotäckning: upp till 15 m vid 20 °C, cirka 7,5 + 7,5 m.
• Referenshöjd för detekteringsfältet: 2,5 m.
• Rekommenderad monteringshöjd: mellan 2 och 3 m.
• Tidsfördröjning: cirka 10 s till 10 min.
• Impulsfunktion: tillgänglig beroende på serieinställning.
• Ljuskänslighet: justerbar från 5 till 2000 lux.
• Detekteringskänslighet: justerbar.
• Begränsare för detekteringsfältet: 2 inkluderade.
• Matning: 230 V AC.
• Frekvens: 50 Hz.
• Brytförmåga: 10 A vid 230 V AC, cos φ = 1.
• Nollgenomgångsrelä: ja.
• Egenförbrukning: cirka 1 W (8 VA).
• Maxlast glödljus: 2000 W.
• Maxlast lysrör: 1300 VA.
• Maxlast lågvoltshalogen: 1300 VA.
• Maxlast 230 V halogen: 2000 W.
• Maxlast lågenergi: 1300 VA.
• Maxlast LED: 500 VA.
• LED-indikator för detektering: ja.
• Skyddsklass: IP45.
• Driftstemperatur: -10 till +40 °C.

Belysningsautomatisering med stor täckning

Orbis PROXIMAT OB132312 utmärker sig genom att kombinera ett brett detekteringsfält på 240° med upp till 12 meters frontalt räckviddsområde och 15 meters sidotäckning. Den horisontella justeringen av huvudet och de medföljande begränsarna gör det möjligt att anpassa övervakningsområdet efter varje installations specifika förutsättningar.

Den justerbara tidsfördröjningen, skymningssensorn från 5 till 2000 lux och kompatibiliteten med LED-laster upp till 500 VA gör det möjligt att automatisera belysningen i entréer och passager utan att låta armaturerna vara tända när de inte behövs.

Viktigt: den angivna räckvidden uppnås under de referensförhållanden som Orbis anger och kan variera med temperatur, höjd, orientering och rörelseriktning. Elinstallationen ska utföras enligt tillverkarens anvisningar och med respekt för angivna maxlaster.
