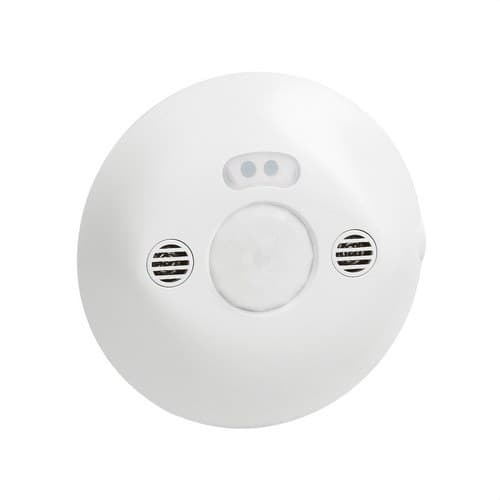

Rörelsedetektor PIR/US 360º räckvidd 8m infälld/takmontering

Legrand rörelsedetektor och närvarodetektor 048806 är en takmonterad sensor med dubbel teknik som kombinerar passiv infraröd teknik och ultraljud för att automatiskt styra belysningen. Den erbjuder en täckning på 360 grader och en detekteringsdiameter på upp till 8 meter vid en installationshöjd på 2,5 meter, vilket ger exakt närvarodetektering i kontor, mötesrum, klassrum och andra arbetsutrymmen.

Tack vare kombinationen av båda detekteringsteknikerna förbättrar sensorn känsligheten för rörelse och närvaro i situationer där en konventionell detektor kan vara mindre effektiv. Den övervakar även nivån av naturligt ljus för att styra tändningen av armaturerna enligt de inställningar som konfigurerats, vilket bidrar till att optimera energiförbrukningen.

Legrand närvarodetektor med dubbel teknik

Referensen 048806 tillhör Legrands Mosaic-serie och använder samtidigt två detekteringssystem:

• Passiv infraröd teknik: registrerar variationer i värmestrålning som orsakas av personers rörelse inom det övervakade området.
• Ultraljud: möjliggör närvarodetektering genom variationer i ultraljudsvågorna i utrymmet.

Den gemensamma användningen av båda systemen ger hög detekteringskänslighet och en täckning som är särskilt lämplig för arbetsutrymmen där rörelser av olika intensitet kan förekomma.

360 graders täckning och 8 meters diameter

Detektorn erbjuder en horisontell detekteringsvinkel på 360 grader. Installerad på en optimal höjd av 2,5 meter ger den ett cirkulärt detekteringsområde på upp till 8 meters diameter.

Enligt Legrands tekniska data är den maximala sidräckvidden cirka 4 meter och den främre räckvidden kan nå upp till 6 meter, vilket bildar en total detekteringszon på 8 meters diameter på golvet.

När flera detektorer installeras i samma utrymme rekommenderar Legrand ett optimalt avstånd på cirka 6 meter mellan sensorerna.

Särskilt lämplig för kontor och arbetsutrymmen

Legrand rekommenderar denna detektor för områden med naturligt ljus, såsom enskilda kontor, öppna kontorslandskap, mötesrum, klassrum och andra professionella utrymmen.

Sensorn övervakar samtidigt personers närvaro och omgivande ljusnivå för att styra belysningskretsen endast när det behövs enligt den inställda konfigurationen.

Belysningsstyrning enligt närvaro och ljusstyrka

Förutom att detektera rörelse och närvaro gör Legrand 048806 det möjligt att justera ljuströskeln som avgör belysningens beteende.

Justeringsområdet för ljusnivån ligger mellan 5 och 1.275 lux, vilket gör det möjligt att anpassa detektorns respons till olika nivåer av naturligt ljus.

På så sätt kan onödig tändning av armaturerna undvikas när mängden tillgängligt ljus i utrymmet är tillräcklig.

Justerbar detekteringskänslighet

Detektorns känslighet kan konfigureras för att anpassas till rummets specifika egenskaper och den avsedda användningen.

Legrand möjliggör justering av de viktigaste parametrarna med kompatibla konfigurationsverktyg, vilket ger en exakt inställning direkt under installationen.

Konfigurerbar tidsfördröjning

Detektorn gör det möjligt att ställa in den tid som belysningen förblir tänd efter detektering.

Enligt produktens tekniska egenskaper kan minsta tillslagstid justeras från 5 sekunder och den maximala driftscykeln uppgår till 59 minuter.

Detta gör det möjligt att anpassa funktionen till områden med olika beläggningsmönster, från genomgångsytor till rum där användarna vistas under längre perioder.

Automatisk drift baserad på närvaro

I närvaroläge kan systemet automatiskt styra tändning och släckning av belysningen enligt detekterad närvaro och de konfigurerade ljusförhållandena.

Denna automatisering minskar den tid som armaturerna är tända i onödan, särskilt i utrymmen som används intermittent.

Möjlighet till drift i frånvaroläge

Detektorn kan också användas med en kompatibel tryckknapp för att arbeta i frånvaroläge. I denna konfiguration sker tändning manuellt via tryckknapp och släckning kan ske manuellt eller automatiskt när närvaroperioden avslutas.

Legrand anger som kompatibel tryckknapp för denna applikation referens 077040.

Matning med 230 volt och neutralledare

Legrand 048806 använder en anslutning med 3 ledare och neutralledare och fungerar med en nominell spänning på 230 volt växelström.

Det tillåtna driftfrekvensområdet ligger mellan 50 och 60 hertz.

Den elektriska standbyförbrukningen är cirka 0,8 watt, vilket gör det möjligt att hålla detekteringsfunktionerna permanent aktiva med låg förbrukning.

Växlingskapacitet upp till 2.000 watt

Legrands aktuella tekniska datablad anger en maximal växlingskapacitet på 2.000 watt för enheten.

Det specificerar också en maximal startström på 8,5 ampere. Den anslutna lasten måste alltid väljas med respekt för dessa värden och de särskilda egenskaperna hos den använda belysningstekniken.

Infälld installation i undertak

Detektorn är främst avsedd för en infälld takinstallation. Den kan fästas direkt i ett undertak med hjälp av de medföljande monteringsklorna.

Den kan också installeras i en Batibox-dosa med 50 millimeters djup, vilket ger olika alternativ för att integrera den i byggnadens installationssystem.

Möjlighet till utanpåliggande montage

Även om produkten främst är avsedd för infälld montering, tillåter Legrand en utanpåliggande installation i taket med det specifika tillbehöret referens 048875.

Denna möjlighet underlättar användningen av detektorn vid renoveringar eller i utrymmen där infälld montering inte är möjlig.

Anslutning med automatiska klämmor

Legrand 048806 har automatiska klämmor för att förenkla och påskynda kabeldragningen under installationen.

Detta system eliminerar behovet av traditionell åtdragning med skruvar i detektorns anslutningar och ger en snabb och säker anslutning när lämpliga ledare används.

Konfiguration med Legrand-verktyg

Detektorns parametrar kan justeras exakt med Legrand konfigurationsverktyg referens 088240.

Detta gör det möjligt att på installationsplatsen anpassa faktorer som känslighet och ljusnivå för att få en mer lämplig respons utifrån varje utrymmes dimensioner, miljöförhållanden och användningssätt.

IP20-skydd för inomhusbruk

Detektorn har en skyddsklass IP20 och är främst avsedd för inomhusinstallationer i torra miljöer.

Driftstemperaturen ligger mellan -5 och 45 grader Celsius, vilket gör den lämplig för vanliga förhållanden i kontor, utbildningslokaler, mötesrum och andra inomhusbyggnader.

Vit kapsling i termoplast

Sensorhuset är tillverkat av vit termoplast, med blank yta och en ton som liknar RAL 9003.

Den diskreta designen gör det lätt att visuellt integrera den i vanliga vita tak i kontor, butiker och kommersiella lokaler.

Tekniska egenskaper för Legrand 048806

• Varumärke: Legrand.
• Serie: Mosaic.
• Referens: 048806.
• EAN-kod: 3245060488062.
• Produkttyp: rörelse- och närvarodetektor för belysning.
• Detekteringsteknik: passiv infraröd teknik och ultraljud.
• Detekteringsvinkel: 360 grader.
• Täckningsdiameter: 8 meter.
• Optimal installationshöjd: 2,5 meter.
• Maximal sidräckvidd: 4 meter.
• Maximal främre räckvidd: 6 meter.
• Optimalt avstånd mellan detektorer: 6 meter.
• Styrning enligt naturligt ljus: ja.
• Justerbar känslighet: ja.
• Justerbar ljuströskel: mellan 5 och 1.275 lux.
• Minsta tillslagstid: 5 sekunder.
• Maximal inställd drifttid: 59 minuter.
• Nominell spänning: 230 volt växelström.
• Frekvens: mellan 50 och 60 hertz.
• Anslutningstyp: 3 ledare med neutralledare.
• Maximal växlingskapacitet: 2.000 watt.
• Maximal startström: 8,5 ampere.
• Standbyförbrukning: 0,8 watt.
• Elektrisk anslutning: automatiska klämmor.
• Monteringstyp: infälld i tak.
• Direktfästning i undertak: ja, med medföljande klor.
• Installation i dosa: kompatibel med Batibox-dosa med 50 millimeters djup.
• Utanpåliggande montage: möjligt med Legrand-tillbehör 048875.
• Skyddsklass: IP20.
• Driftstemperatur: mellan -5 och 45 grader Celsius.
• Material: termoplast.
• Färg: vit.
• Liknande färg: RAL 9003.
• Fjärrstyrning: ja.
• Kompatibelt konfigurationsverktyg: Legrand 088240.
• Frånvaroläge via tryckknapp: ja.
• Tryckknapp som Legrand anger som kompatibel: referens 077040.

Exakt detektering för att automatisera belysningen

Legrand 048806 kombinerar passiv infraröd teknik och ultraljud för att ge 360 graders närvarodetektering i utrymmen på upp till 8 meters diameter. Dubbel teknik förbättrar detekteringen i kontor, mötesrum, klassrum och öppna ytor där man vill automatisera belysningen på ett tillförlitligt sätt.

Den justerbara känsligheten och ljusstyrkan, den konfigurerbara tidsfördröjningen, den låga standbyförbrukningen, anslutning med automatiska klämmor och de olika monteringsalternativen gör det möjligt att anpassa detektorn till varje installations specifika behov och utnyttja tillgängligt naturligt ljus för att minska onödig tändning.
