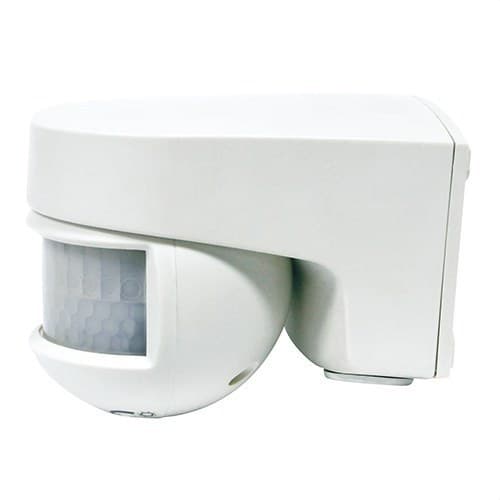

Rörelsedetektor Isimat+SB.VÄGG RIKTAD.200° DETEKTERINGSFÄLT: FT.12M LAT.8M(4+4)A 20°C 5-2000

Orbis rörelsedetektor ISIMAT+, referens OB134112, är utformad för att automatisera belysningskretsar med hjälp av PIR-infraröd detektering. Den monteras utanpåliggande på vägg och ger en bred detekteringsvinkel på 200°, med en räckvidd på upp till 12 meter framåt och 8 meter i sidled vid 20 °C.

Det vridbara huvudet kan roteras horisontellt upp till 180°, vilket gör det enkelt att anpassa detekteringsområdet till entréer, fasader, portiker, förråd, trappavsatser och andra passager. Dessutom kan tidsfördröjningen justeras mellan 3 sekunder och 30 minuter och ljusnivån väljas mellan 5 och 2000 lux. IP55-skyddet gör den särskilt lämplig för utomhusinstallationer och inomhusmiljöer som utsätts för krävande förhållanden.

Bred detekteringsvinkel på 200°

Orbis ISIMAT+ har två PIR-sensorer och erbjuder en täckning på 200°, vilket avsevärt utökar det övervakade området från väggmontering. Denna konfiguration gör det möjligt att upptäcka rörelse både framför enheten och i sidled.

Vid en referensomgivningstemperatur på 20 °C anger Orbis en maximal räckvidd på 12 meter framåt och 8 meter i sidled. Den maximala monteringshöjden är 3 meter, och rekommenderad placering är mellan 2 och 3 meter.

Horisontellt vridbart huvud upp till 180°

Huvudet på ISIMAT+ kan roteras horisontellt upp till 180°, vilket gör det möjligt att rikta detekteringsområdet mot det område som verkligen ska övervakas. Denna funktion underlättar anpassning till fasaders, entréers och gångytors geometri utan att detektorn behöver placeras helt rakt mot passagen.

Den faktiska räckvidden kan variera beroende på monteringshöjd, vald riktning, omgivningstemperatur och rörelseriktningen hos personer i förhållande till PIR-sensorerna.

Justerbar tidsfördröjning från 3 sekunder till 30 minuter

Tiden som kretsen förblir aktiverad efter att rörelse har detekterats kan justeras mellan 3 sekunder och 30 minuter. Detta breda intervall gör det möjligt att konfigurera detektorn både för områden med snabb passage och för utrymmen där belysningen behöver vara tänd under längre perioder.

Inställningen görs direkt på själva detektorn, vilket förenklar justeringen vid driftsättning av installationen.

Ljuskänslighet justerbar mellan 5 och 2000 lux

ISIMAT+ har kontroll av omgivande ljusnivå. Aktiveringsgränsen kan justeras mellan 5 och 2000 lux, så att belysningskretsen aktiveras av rörelse endast när ljusförhållandena ligger under det valda värdet.

Denna funktion hjälper till att undvika onödiga tändningar under timmar med tillräckligt naturligt ljus och anpassar detektorns beteende till varje plats.

IP55-skydd för utomhusbruk

Orbis ISIMAT+ har kapslingsklass IP55 enligt EN 60529, vilket ger skydd mot damm och vattenstrålar. Därför är den lämpad för lämpliga utomhusinstallationer, men kan även användas inomhus.

Den normala driftstemperaturen ligger mellan -20 och 40 °C. Orbis anger dessutom driftgränser mellan -30 och 50 °C samt lagrings- och transportintervall mellan -35 och 60 °C.

Genomgångsdetektering vid nollgenomgång

Detektorn har nollgenomgångsdetektering för att koppla lasten vid en punkt nära nätspänningens nollgenomgång. Denna lösning är särskilt användbar vid vissa elektroniska laster och bidrar till att minska de elektriska påfrestningar som uppstår vid manövrering.

ISIMAT+ styr en krets och erbjuder en brytförmåga på 10 A vid 230 V AC med cos φ = 1.

Kompatibel med olika belysningstekniker

Orbis anger olika rekommenderade maxlaster beroende på vilken typ av belysning som ansluts till detektorn:

• Glödlampor: upp till 2000 W.
• Fluorescerande lampor: upp till 1200 VA.
• Lågvoltshalogen 12 V AC: upp till 1200 VA.
• Halogen 230 V AC: upp till 2000 W.
• Energisnåla lampor: upp till 1200 VA.
• Downlights: upp till 1200 VA.
• LED-belysning: upp till 400 VA.

Matning på 230 V och låg förbrukning

ISIMAT+ drivs med 230 V AC ±10% och en frekvens på 50/60 Hz. Den egna förbrukningen är cirka 1 W, motsvarande 6 VA.

Anslutningen sker via skruvplintar och accepterar ledare med en area mellan 0,75 och 1,5 mm².

Kompakt format för väggмонtering

Detektorn har ungefärliga mått på 72 x 80 x 100 mm och en nettovikt på 155 g. Den är avsedd för utanpåliggande installation på en slät vägg, med lätt åtkomst till de delar som behövs för att rikta och konfigurera detektorn korrekt.

Användningsområden för Orbis ISIMAT+

Den breda vinkeln på 200°, IP55-skyddet och räckvidden på upp till 12 meter gör den särskilt lämplig för att automatisera belysning i inomhus- och utomhusmiljöer där armaturerna endast ska vara tända när rörelse detekteras.

• Entréer och tillträden till bostäder.
• Fasader och verandor.
• Portiker.
• Förråd.
• Trappavsatser och trappor.
• Gångar och passager.
• Garage och gemensamma utrymmen.
• Entréer till butiker och byggnader.

Tekniska egenskaper för Orbis ISIMAT+ OB134112

• Varumärke: Orbis.
• Referens: OB134112.
• Modell: ISIMAT+.
• Typ: rörelsedetektor för belysningsstyrning.
• Detekteringsteknik: PIR.
• Antal sensorer: 2.
• Antal kretsar: 1.
• Installation: utanpåliggande på vägg.
• Detekteringsvinkel: 200°.
• Horisontell rotation: upp till 180°.
• Framräckvidd: upp till 12 m vid 20 °C.
• Sidräckvidd: upp till 8 m vid 20 °C.
• Maximal monteringshöjd: 3 m.
• Rekommenderad höjd: mellan 2 och 3 m.
• Tidsfördröjning: från 3 sekunder till 30 minuter.
• Ljuskänslighet: justerbar från 5 till 2000 lux.
• Matning: 230 V AC ±10%.
• Frekvens: 50/60 Hz.
• Brytförmåga: 10 A vid 230 V AC, cos φ = 1.
• Nollgenomgångsdetektering: ja.
• Egen förbrukning: cirka 1 W (6 VA).
• Maxlast glödlampa: 2000 W.
• Maxlast fluorescerande: 1200 VA.
• Maxlast halogen 12 V AC: 1200 VA.
• Maxlast halogen 230 V AC: 2000 W.
• Maxlast energisnål: 1200 VA.
• Maxlast downlights: 1200 VA.
• Maxlast LED: 400 VA.
• Kapslingsklass: IP55 enligt EN 60529.
• Skyddsklass: Klass II vid korrekt montering.
• Driftstemperatur: -20 till 40 °C.
• Driftgränser: -30 till 50 °C.
• Transport- och lagringstemperatur: -35 till 60 °C.
• Anslutning: skruvplintar.
• Ledararea: 0,75-1,5 mm².
• Mått: 72 x 80 x 100 mm.
• Nettovikt: 155 g.

Automatisk belysningsstyrning med bred täckning

Orbis ISIMAT+ OB134112 kombinerar en täckning på 200°, två PIR-sensorer, horisontell riktning och en räckvidd på upp till 12 meter för att effektivt automatisera belysningen i passager. Den oberoende justeringen av tid och ljusnivå gör det möjligt att anpassa funktionen efter varje installations specifika behov.

IP55-skyddet, nollgenomgångsdetekteringen och kompatibiliteten med LED-belysning upp till 400 VA gör detta till en särskilt mångsidig detektor för bostäder, bostadsrättsföreningar, butiker och andra installationer där man vill tända belysningen endast när det behövs.

Viktigt: den angivna räckvidden avser de referensförhållanden som Orbis har fastställt och kan variera beroende på omgivningstemperatur, höjd, riktning och rörelseriktning. Elinstallationen ska utföras enligt tillverkarens anvisningar och med respekt för de rekommenderade maxlasterna.
