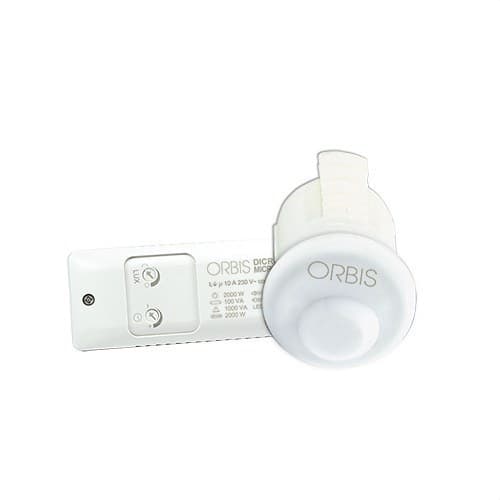

Rörelsedetektor Dicromat MICRO EMPT.TAK 360° 16MM 1 KRETS.DETEKTIONSFÄLT: Ø4M(RÖRELSE

Orbis rörelsedetektor DICROMAT MICRO, referens OB133612, är en kompakt sensor för att automatisera tändning och släckning av belysning i inomhusmiljöer. Den är avsedd för infälld takinstallation och utmärker sig med sitt diskreta detektorhuvud på endast 16 mm, vilket ger en detekteringsvinkel på 360° och ett område på upp till 4 meters diameter vid en installationshöjd på 2,5 meter.

Den kompakta storleken gör den särskilt lämplig för garderober, hissar, entréer, badrumskabiner och andra små utrymmen där man vill automatisera belysningen samtidigt som sensorn i princip smälter in i taket. Den gör det möjligt att justera både drifttiden och ljusnivån vid vilken den ska aktiveras.

Rörelsedetektering i 360°

DICROMAT MICRO erbjuder en detekterings­täckning på 360°, lämplig för takinstallationer där rörelse runt sensorn behöver övervakas. Enligt Orbis dokumentation ger den, installerad på 2,5 meters höjd, ett detekteringsområde på upp till 4 meters diameter.

Orbis officiella tariff anger en räckvidd på Ø4 meter för tvärgående rörelse och Ø2 meter för frontal rörelse vid en höjd av 2,5 meter, vilket innebär att den effektiva känsligheten varierar beroende på i vilken riktning personen passerar genom detekteringszonen.

Detektorhuvud på endast 16 mm

En av Orbis DICROMAT MICRO:s främsta egenskaper är dess lilla detektorelement. Det synliga huvudet har en diameter på endast 16 mm och är avsett för infälld montering i tak, vilket bidrar till en särskilt diskret installation.

Den elektroniska modulen döljs ovanför undertaket medan endast den lilla sensorn är synlig, en lösning som är särskilt intressant i utrymmen där estetik och integrering av belysningssystemet är viktiga.

Justerbar tidsfördröjning från 6 sekunder till 12 minuter

Detektorn gör det möjligt att ställa in hur länge kretsen ska vara inkopplad efter att rörelse har detekterats. Tidsfördröjningen kan justeras mellan 6 sekunder och 12 minuter.

Denna justering gör det möjligt att anpassa funktionen efter rummets användning. Korta tider kan vara användbara i passager med snabb genomgång, medan en längre tidsfördröjning passar bättre i områden där användarna vistas längre.

Justerbar ljussensor

DICROMAT MICRO har justerbar ljuskänslighet mellan 5 och 3000 lux. På så sätt kan den konfigureras så att belysningen endast aktiveras när omgivningsljuset understiger det valda värdet.

Kombinationen av rörelsedetektering och ljusstyrning bidrar till att undvika onödiga tändningar när det finns tillräckligt med naturligt ljus, vilket hjälper till att optimera installationens energiförbrukning.

En krets med kapacitet upp till 10 A

Detektorn styr en enda krets och har en brytförmåga på 10 A vid 230 V AC med cos φ = 1. Den maximala tillåtna belastningen beror på vilken belysningsteknik som ansluts.

• Glödlampor: upp till 2000 W.
• Fluorescerande lampor: upp till 100 VA.
• Lågvoltshalogen 12 V AC: upp till 1000 VA.
• Halogenlampor 230 V AC: upp till 2000 W.
• Energisnåla lampor: upp till 100 VA.
• Downlights: upp till 100 VA.
• LED-belysning: upp till 50 VA.

Matning på 230 V

Orbis DICROMAT MICRO drivs med 230 V AC ±10% och nominell frekvens 50 Hz. Dess egenförbrukning är 1 W, motsvarande 8 kapacitiva VA.

Den elektriska anslutningen görs med skruvplintar och medger ledare upp till 2,5 mm².

Utformad för inomhusmiljöer

Detektorn har kapslingsklass IP20 enligt EN 60529 och skyddsklass II vid korrekt installation. Den är avsedd för inomhusutrymmen skyddade mot vatten och direkt fukt.

Driftstemperaturen ligger mellan 0 och 45 °C, medan den för transport och lagring klarar temperaturer mellan -10 och 60 °C.

Användningsområden för Orbis DICROMAT MICRO

Den kompakta storleken och den cirkulära detekteringen gör den till en särskilt lämplig lösning för att automatisera belysningen i små utrymmen och inomhuspassager.

• Garderober och klädkammare.
• Hissar.
• Entréer till bostäder.
• Toalett- och badrumskabiner.
• Små korridorer och passager.
• Undertak där en diskret installation önskas.

Tekniska egenskaper för Orbis DICROMAT MICRO OB133612

• Varumärke: Orbis.
• Referens: OB133612.
• Modell: DICROMAT MICRO.
• Typ: rörelse-/närvarodetektor för belysning.
• Antal kretsar: 1.
• Montering: infälld i tak.
• Detektorhuvudets diameter: 16 mm.
• Detekteringsvinkel: 360°.
• Maximalt detekteringsområde: Ø4 m vid 2,5 m höjd.
• Tvärgående detektering: Ø4 m vid 2,5 m höjd.
• Frontal detektering: Ø2 m vid 2,5 m höjd.
• Tidsintervall: 6 sekunder till 12 minuter.
• Ljuskänslighet: 5-3000 lux.
• Matning: 230 V AC ±10%.
• Frekvens: 50 Hz.
• Brytförmåga: 10 A / 230 V AC, cos φ = 1.
• Egenförbrukning: 1 W (8 kapacitiva VA).
• Nollgenomgångsdetektering: nej.
• Anslutning: skruvplint.
• Max ledararea: 2,5 mm².
• Kapslingsklass: IP20.
• Skyddsklass: Klass II vid korrekt montering.
• Driftstemperatur: 0 till 45 °C.
• Transport- och lagringstemperatur: -10 till 60 °C.
• Vikt: 115 + 35 g.

Automatisk belysningsstyrning med minimal visuell närvaro

Orbis DICROMAT MICRO OB133612 kombinerar rörelsedetektering i 360°, ljusreglering och justerbar tidsfördröjning i ett särskilt diskret format. Detektorhuvudet på endast 16 mm gör det möjligt att automatisera belysningen utan att installera en skrymmande sensor i taket.

Med en räckvidd på upp till 4 meters diameter, justering från 5 till 3000 lux och tidsfördröjning mellan 6 sekunder och 12 minuter erbjuder den en praktisk lösning för att minska onödiga tändningar och automatisera små inomhusutrymmen.

Viktigt: den anslutna lasten måste följa de gränser som Orbis anger för respektive belysningsteknik. Utrustningen ska installeras inomhus av kvalificerad personal och enligt kopplingsschemat och tillverkarens anvisningar.
