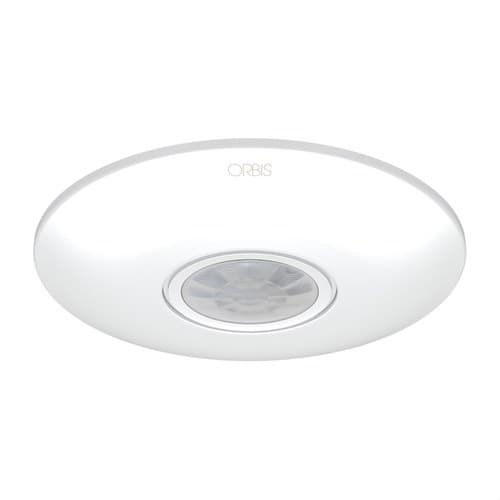

Rörelsedetektor Circumat+TAK EXTRPLN.360° 3-2000 LUX IP20 DETEKTERINGSOMRÅDE: Ø7M(RÖRELSE

Orbis rörelsedetektor CIRCUMAT+, referens OB137112, är en extra platt PIR-sensor utformad för att automatisera belysningskretsar genom rörelsedetektering. Den installeras utanpåliggande i tak och erbjuder 360° täckning, med ett detekteringsområde på upp till 7 meters diameter vid 2,5 meters höjd och upp till 9 meters diameter när den installeras på 3 meters höjd.

Den kompakta designen, med endast 2,4 cm tjocklek, möjliggör en diskret integration i tak i bostäder, bostadsrättsföreningar, kontor, hotell, butiker och offentliga byggnader. Den har ljusreglering mellan 3 och 2000 lux, tidsinställning från 10 sekunder till 30 minuter, pulsfunktion, temperaturkompensering och relä med nollgenomgångsbrytning för att fungera med LED-, lysrörs- och lågenergilaster.

Rörelsedetektering i 360°

CIRCUMAT+ använder passiv infraröd PIR-detektering för att fånga upp variationer i värmestrålning som orsakas av personer eller andra värmekällor som rör sig inom dess täckningsområde. Sensorn avger ingen strålning för att utföra detekteringen.

Tack vare central takinstallation och 360° täckning kan den övervaka rörelse runt hela detektorn, vilket gör den särskilt lämplig för korridorer, trappavsatser, entréer, rum, toaletter, kontor och andra inomhuspassager.

Upp till 7 meters diameter vid 2,5 meters höjd

Installerad på 2,5 meters höjd anger Orbis ett detekteringsområde på upp till 7 meters diameter för tvärgående rörelser. Den officiella specifikationen skiljer dessutom på ett ungefärligt område på 3 meters diameter för frontala rörelser mot detektorn.

När den installeras på 3 meters höjd kan täckningen nå upp till 9 meters diameter under temperaturförhållanden under 24 °C. Orbis rekommenderar en monteringshöjd på cirka 2 till 4 meter.

Extra platt format för utanpåliggande installation

CIRCUMAT+ är utformad för direkt utanpåliggande montering i tak. Det ovala höljet och den vita fronten har en profil på endast 2,4 cm, vilket minskar den visuella påverkan jämfört med mer skrymmande takdetektorer.

Denna konstruktion gör att den kan installeras utan att huvudkroppen behöver byggas in, vilket är särskilt praktiskt vid renoveringar eller i tak där det inte finns tillräckligt med utrymme för en infälld detektor.

Justerbar tidsfördröjning från 10 sekunder till 30 minuter

Tiden som kretsen förblir inkopplad efter att rörelse har detekterats kan justeras mellan 10 sekunder och 30 minuter. Den valda tiden startar om varje gång en ny detektering sker.

Inställningen har lägen för 10 sekunder, 1 minut, 3 minuter, 7 minuter, 15 minuter och 30 minuter, vilket gör det möjligt att anpassa detektorns beteende efter det faktiska användningsområdet i varje rum.

Pulsfunktion på 1 sekund

Utöver den vanliga tidsfördröjningen har CIRCUMAT+ en pulsfunktion. I detta läge aktiverar den utgången i cirka 1 sekund och ställer därefter in en minsta detekteringsfri period på cirka 9 sekunder.

Denna funktion utökar integrationsmöjligheterna när detektorn används för att skicka en aktiveringspuls till andra kompatibla mekanismer eller styrsystem.

Skymningsreglering från 3 till 2000 lux

Den integrerade ljussensorn gör det möjligt att välja den omgivande ljusnivå under vilken detektorn ska aktiveras. Området kan justeras mellan 3 och 2000 lux.

Med en låg inställning tänds belysningen främst i mörker. Om den ställs mot maxnivån kan detektorn reagera i praktiskt taget alla ljusförhållanden. På så sätt kan onödiga tändningar undvikas när det finns tillräckligt med dagsljus.

Begränsare för detekteringsområdet ingår

CIRCUMAT+ levereras med en fältbegränsare som kan klippas till för att utesluta vissa delar av sensorns täckningsområde.

Detta är användbart när detektorn är placerad nära dörrar, sidokorridorer eller andra områden där rörelse inte ska tända belysningen.

Temperaturkompensering

Orbis utrustar CIRCUMAT+ med temperaturkompensering för att bibehålla en mer stabil detektering vid förändringar i omgivningsförhållandena. Som med alla PIR-sensorer kan räckvidden minska när temperaturen hos den person eller det objekt som detekteras närmar sig rumstemperaturen.

Relä med nollgenomgångsbrytning

Enheten har nollgenomgångsbrytning, en egenskap som är särskilt lämplig för elektroniska laster som LED-belysning, lysrör och lågenergilampor.

Manövreringen sker vid en punkt nära nollgenomgången i spänningsvågen, vilket bidrar till att minska de elektriska påfrestningar som orsakas av inkopplingsströmmar hos vissa laster.

Brytförmåga på 6 A

CIRCUMAT+ har en kontakt med brytförmåga på 6 A vid 230 V AC med cos φ = 1. De rekommenderade maximala lasterna beror på vilken belysningsteknik som används.

• Glödlampor: upp till 1200 W.
• Lysrör: upp till 400 VA.
• Lågvoltshalogen 12 V AC: upp till 1000 VA.
• Halogen 230 V AC: upp till 1200 W.
• Lågenergilampor: upp till 500 VA.
• Downlights: upp till 500 VA.
• LED-belysning: upp till 500 VA.

Matning på 230 V

Referens OB137112 drivs med 230 V AC ±10% och frekvens 50/60 Hz. Den egna förbrukningen är cirka 0,8 W, motsvarande 5,2 VA.

Enheten har dubbel neutralplint för att underlätta inkopplingen vid installationen.

IP20-skydd för inomhusbruk

CIRCUMAT+ har skyddsklass IP20 enligt EN 60529 och skyddsklass II när den är korrekt installerad. Den är främst avsedd för inomhusinstallationer skyddade mot vatten.

Det normala driftstemperaturområdet ligger mellan -20 och +40 °C, med en angiven driftsgräns upp till +50 °C.

Användningsområden för Orbis CIRCUMAT+

Den cirkulära täckningen, det extra platta formatet och möjligheten att arbeta med olika belysningstekniker gör att den kan användas i många inomhusmiljöer:

• Entréer och ingångar.
• Trappavsatser och trappor.
• Korridorer och gångar.
• Förråd.
• Mötesrum.
• Badrum.
• Kontor och arbetsrum.
• Hotell och sjukhus.
• Butikslokaler.
• Offentliga byggnader och bostadsrättsföreningar.

Tekniska egenskaper för Orbis CIRCUMAT+ OB137112

• Varumärke: Orbis.
• Referens: OB137112.
• Modell: CIRCUMAT+.
• Typ: rörelsedetektor för belysning.
• Teknik: passiv infraröd PIR.
• Installation: utanpåliggande i tak.
• Design: extra platt.
• Tjocklek: cirka 24 mm.
• Detekteringsvinkel: 360°.
• Detekteringsområde vid 2,5 m: upp till Ø7 m vid tvärgående rörelse.
• Frontalt område vid 2,5 m: cirka Ø3 m.
• Detekteringsområde vid 3 m: upp till Ø9 m vid temperatur under 24 °C.
• Rekommenderad höjd: cirka 2-4 m.
• Ljuskänslighet: justerbar från 3 till 2000 lux.
• Tidsfördröjning: från 10 sekunder till 30 minuter.
• Pulsfunktion: 1 s PÅ / 9 s AV ungefär.
• Fältbegränsare: ingår och kan klippas till.
• Temperaturkompensering: ja.
• Matning: 230 V AC ±10%.
• Frekvens: 50/60 Hz.
• Brytförmåga: 6 A vid 230 V AC, cos φ = 1.
• Nollgenomgångsbrytning: ja.
• Egen förbrukning: 5,2 VA, cirka 0,8 W.
• Maximal glödlampbelastning: 1200 W.
• Maximal lysrörsbelastning: 400 VA.
• Maximal halogenbelastning 12 V AC: 1000 VA.
• Maximal halogenbelastning 230 V AC: 1200 W.
• Maximal lågenergilast: 500 VA.
• Maximal downlightbelastning: 500 VA.
• Maximal LED-belastning: 500 VA.
• Skyddsklass: IP20 enligt EN 60529.
• Skyddsklass: Klass II vid korrekt montering.
• Driftstemperatur: -20 till +40 °C.
• Gränstemperatur för drift: -20 till +50 °C.
• Färg: vit.

Automatisering av belysning med diskret installation

Orbis CIRCUMAT+ OB137112 kombinerar 360° täckning, extra platt format och justering av tid och ljusnivå i en detektor som är särskilt lämplig för att automatisera belysning från taket. Räckvidden på upp till 7 meters diameter vid 2,5 meters höjd gör det möjligt att effektivt täcka många inomhusutrymmen från en enda punkt.

Kompatibiliteten med LED-laster upp till 500 VA, nollgenomgångsbrytning, fältbegränsare och pulsfunktion ger flexibilitet både vid nyinstallationer och renoveringsprojekt.

Viktigt: CIRCUMAT+ har IP20-skydd och är avsedd för inomhusutrymmen skyddade mot vatten. Den faktiska räckvidden kan variera beroende på monteringshöjd, omgivningstemperatur och rörelseriktning i förhållande till detektorns strålar.
