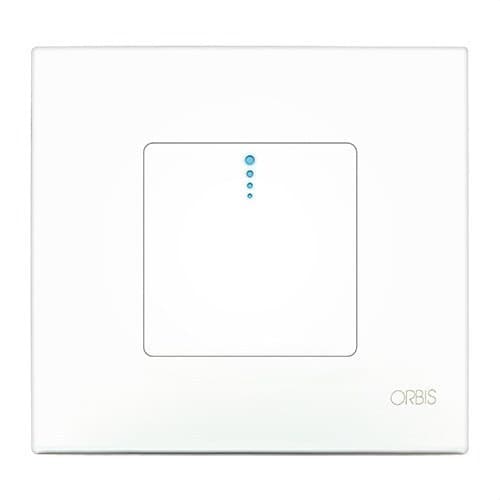

Pulsamat timer från 30 sekunder till 10 minuter

Orbis PULSAMAT-timern, referens OB200001, är en elektronisk trappautomat utformad för att styra tidsfördröjd tändning av belysningsanläggningar. Den fungerar med 230 V, monteras infällt i en universal apparatdosa och gör det möjligt att justera gångtiden mellan 30 sekunder och 10 minuter.

Aktiveringen sker via en integrerad kapacitiv pekgivare på fronten, utan att man behöver trycka, och den kan även användas med extra externa tryckknappar. Till skillnad från PULSALUZ med 2 ledare använder PULSAMAT en installation med 3 ledare och är avsedd att fungera med olika belysningstekniker, inklusive LED, lysrör, halogen och lågenergilampor inom de maximala belastningar som anges av Orbis.

Justerbar tidsfördröjning från 30 sekunder till 10 minuter

Orbis PULSAMAT gör det möjligt att välja hur länge belysningen ska vara tänd efter varje aktivering. Justeringsområdet sträcker sig från cirka 30 sekunder upp till 10 minuter, vilket ger flexibilitet för användning i trappor, korridorer, entréer, garage, förråd, toaletter och andra passager.

Tidsväljaren är dold bakom ytterramen, vilket hjälper till att förhindra oavsiktliga ändringar eller manipulation när önskad tid väl har ställts in.

Kapacitiv pekgivare

Huvudaktiveringen sker via en pekgivare som sitter på mekanismens framsida. Det räcker att röra vid ytan för att starta tidsfördröjningen, utan att behöva manövrera en mekanisk tryckknapp.

Fronten har dessutom en signal-LED som gör det lättare att lokalisera och kontrollera mekanismen.

Återutlösbar funktion

PULSAMAT har återutlösbar tidsfördröjning. Om frontgivaren eller någon av de extra tryckknapparna aktiveras medan kretsen fortfarande är påslagen, startar en ny fullständig tidscykel.

Denna funktion är särskilt praktisk i trappor och gemensamma utrymmen, eftersom olika användare kan förlänga belysningstiden allt eftersom de rör sig genom anläggningen.

Kompatibel med externa tryckknappar

Förutom den inbyggda kapacitiva givaren kan PULSAMAT anslutas till externa tryckknappar för att aktivera belysningen från olika punkter i anläggningen.

Den stöder även belysta tryckknappar med neonlampa upp till en sammanlagd maximal förbrukning på 6 mA vid 230 V. På så sätt kan den integreras i installationer med flera manöverpunkter.

Orbis manual anger dessutom att om kontakten på en extra tryckknapp hålls sluten med en brytare, kan kretsen förbli kontinuerligt påslagen så länge kontakten är sluten.

Elektronisk installation med 3 ledare

Referens OB200001 använder en anslutning med 3 ledare. Denna egenskap gör det möjligt att använda ett utgångsrelä och arbeta med ett större urval av belysningstekniker än elektroniska 2-ledars timrar som endast är avsedda för vissa laster.

Monteringen sker infällt i en universal apparatdosa på 65 x 65 mm och den elektriska anslutningen görs med skruvplintar.

Lämplig för olika typer av lampor

Orbis definierar PULSAMAT som lämplig för olika ljuskällor, så länge den rekommenderade maxeffekten för respektive teknik respekteras.

• Glödlampor: upp till 1300 W.
• Lysrör: upp till 1200 VA.
• Lågvoltshalogen 12 V AC: upp till 1000 VA.
• Halogen 230 V AC: upp till 1300 W.
• Lågenergilampor: upp till 600 VA.
• Downlights: upp till 400 VA.
• LED-belysning: upp till 90 VA.

Denna kompatibilitet gör den till ett särskilt mångsidigt alternativ vid renoveringar och byte av äldre trappautomater när installationen använder olika belysningstekniker.

6 A utgångsrelä

Timern har ett relä med brytförmåga på 6 A vid 230 V AC med cos φ = 1. Valet av ansluten last måste göras med hänsyn till både denna maximala ström och de specifika gränser som Orbis anger för varje belysningsteknik.

Kompatibel med Simon serie 27

Orbis tekniska datablad anger kompatibilitet för PULSAMAT med mekanismer i Simon serie 27, vilket underlättar integration i vissa befintliga installationer eller renoveringsprojekt.

Infällt format och diskret design

Mekanismen har ungefärliga yttermått på 93 x 86 x 42,5 mm och en nettovikt på 53 g. När den är installerad ligger elektroniken inuti den universella dosan och på utsidan återstår fronten med pekgivaren och ljusindikatorn.

Tidsinställningen är skyddad bakom ramen, vilket ger ett rent utseende och gör det svårare för användaren att oavsiktligt ändra inställningen.

Låg egenförbrukning

PULSAMAT har en ungefärlig egenförbrukning på 0,7 W, motsvarande 5,5 VA. Enheten är spänningssatt för att kunna känna av beröring på givaren och elektroniskt hantera tidsfördröjningen.

IP20-skydd för inomhusinstallationer

Timern har skyddsklass IP20 enligt EN 60529 och skyddsklass II vid korrekt montering. Den är avsedd för inomhusinstallationer skyddade mot vatten och direkt fukt.

Driftstemperaturen ligger mellan -10 och +50 °C, medan transport- och lagringstemperaturen får vara mellan -20 och +60 °C.

Användningsområden för Orbis PULSAMAT

Kombinationen av pekgivare, extra tryckknappar och justerbar tidsfördröjning gör den särskilt lämplig för att styra belysning i områden där det inte är nödvändigt att ha armaturerna tända permanent.

• Trapphus i bostadsrättsföreningar.
• Korridorer och entréer.
• Gemensamma gårdar.
• Garage.
• Källare och förråd.
• Toaletter och badrum.
• Gemensamma utrymmen i byggnader.
• Tidsstyrd inomhusbelysning.

Tekniska egenskaper för Orbis PULSAMAT OB200001

• Varumärke: Orbis.
• Referens: OB200001.
• Modell: PULSAMAT.
• Typ: elektronisk timer / trappautomat.
• Matning: 230 V AC.
• Frekvens: 50 Hz.
• Tidsintervall: från 30 sekunder till 10 minuter.
• Aktivering: kapacitiv pekgivare.
• Återutlösbar funktion: ja.
• Externa tryckknappar: ja.
• Belysta tryckknappar: upp till 6 mA vid 230 V.
• Elektrisk installation: 3 ledare.
• Kontakttyp: relä.
• Brytförmåga: 6 A vid 230 V AC, cos φ = 1.
• Egenförbrukning: 0,7 W, cirka 5,5 VA.
• Max last glödlampor: 1300 W.
• Max last lysrör: 1200 VA.
• Max last halogen 12 V AC: 1000 VA.
• Max last halogen 230 V AC: 1300 W.
• Max last lågenergi: 600 VA.
• Max last downlights: 400 VA.
• Max last LED: 90 VA.
• Montering: infälld i universal apparatdosa.
• Kompatibel dosa: 65 x 65 mm.
• Anslutning: skruvplintar.
• Ledararea: 0,75-1,5 mm².
• Max åtdragningsmoment: 0,4 Nm.
• Skyddsklass: IP20 enligt EN 60529.
• Skyddsklass: Klass II vid korrekt montering.
• Driftstemperatur: -10 till +50 °C.
• Transport- och lagringstemperatur: -20 till +60 °C.
• Mått: 93 x 86 x 42,5 mm.
• Nettovikt: 53 g.
• Kompatibilitet: Simon serie 27.

Tidsstyrd styrning för LED- och konventionell belysning

Orbis PULSAMAT OB200001 kombinerar pekaktivering med en tidsfördröjning på upp till 10 minuter och möjlighet att ansluta extra tryckknappar. Installation med 3 ledare och utgång via relä gör att den kan användas med LED-belysning och med olika lamptekniker inom de belastningar som tillverkaren anger.

Jämfört med permanent påslagen belysning gör timern det möjligt att automatiskt släcka kretsen när den valda tiden har löpt ut, vilket är en praktisk lösning för att automatisera trappor och andra gemensamma utrymmen eller passager.

Viktigt: installationen av PULSAMAT ska utföras av kvalificerad personal enligt Orbis kopplingsschema. Tillverkaren rekommenderar att den inte installeras i närheten av särskilt starka elektromagnetiska fält och att alltid respektera de maximala belastningar som anges för varje typ av belysning.
