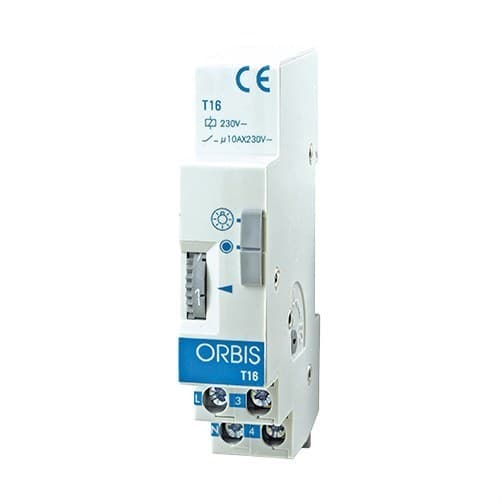

Modulärt urverksmekanism T-16 230V DIN-skena 45 sekunder till 7 minuter

Orbis T-16, referens OB060131, är en modulär timer för automatisk styrning av belysningskretsar, särskilt lämplig för trapphus, korridorer, gemensamma utrymmen, gårdar och andra platser där ljuset behöver vara tänt under en bestämd tid. Den fungerar med 230 V AC, erbjuder en justerbar tidsfördröjning mellan 45 sekunder och 7 minuter och installeras på DIN-skena med endast 1 modul på 17,5 mm.

Den återställningsbara funktionen gör det möjligt att starta tidscykeln på nytt genom att trycka igen under tändningstiden. Dessutom stöder den både 3- och 4-ledarinstallationer, belysta tryckknappar och har en manuell väljare som låter dig välja mellan automatisk drift och permanent tändning.

Justerbar tidsfördröjning från 45 sekunder till 7 minuter

T-16 gör det enkelt att justera tiden som kretsen förblir inkopplad via den främre väljaren. Justeringsområdet sträcker sig från 45 sekunder till 7 minuter, vilket gör den anpassningsbar till olika användningsområden och byggnadstyper.

Denna reglering är särskilt praktisk i gemensamma trapphus, korridorer, entréer, gårdar och andra passager där permanent belysning skulle innebära onödig energiförbrukning.

Återställningsbar tidsfördröjning

Orbis T-16 har återställningsbar funktion. Om någon av tryckknapparna aktiveras medan tidsfördröjningen fortfarande är aktiv, startar cykeln om från början.

På så sätt kan användarna förlänga belysningstiden vid behov utan att behöva vänta tills ljuset släcks först.

Kompatibel med 3- och 4-ledarinstallationer

Timern kan användas både i 3-ledar- och 4-ledarkretsar, vilket ger större flexibilitet vid nya installationer och vid byte av befintliga timers.

Växling mellan installationstyperna sker enligt Orbis elschema. Den stöder även belysta tryckknappar med neonlampor, med en total ström på upp till 50 mA.

Automatiskt läge eller permanent tändning

Fronten har ett manuellt reglage med två lägen. I automatiskt läge förblir ljuset tänt endast under den valda tiden varje gång en tryckknapp aktiveras.

Läget för permanent tändning kopplar tillfälligt bort tidsfunktionen och håller kretsen inkopplad. Denna funktion är användbar vid städning, underhåll, reparation eller andra situationer där kontinuerlig belysning behövs.

Brytförmåga på 10 A

T-16 har en normalt öppen kontakt med en kopplingskapacitet på 10 AX vid 230 V AC. Den maximala belastningen beror på vilken typ av belysning som ansluts.

• Glödlampor: upp till 2000 W.
• 230 V halogenlampor: upp till 2000 W.
• Lågvoltshalogen 12 V: upp till 1200 VA.
• Fluorescerande lampor: upp till 800 VA.
• Downlights: upp till 750 VA.
• Energisnåla lampor: upp till 700 VA.
• LED-belysning: upp till 100 VA.

Kompakt format med en DIN-modul

Orbis T-16 är utformad för montering på 35 mm DIN-skena enligt EN 60715. Den upptar endast en modul på 17,5 mm i bredd, vilket hjälper till att spara plats i elcentralen.

Yttermåtten är cirka 17,5 x 85 x 59 mm och nettovikten är endast 68 g. Den elektriska anslutningen sker via skruvplintar för ledare upp till 4 mm².

Låg egenförbrukning

Enheten har en egenförbrukning på 2 VA, motsvarande cirka 0,2 W enligt tillverkarens datablad. Eftersom den ofta är avsedd att vara kontinuerligt ansluten bidrar denna låga förbrukning till att begränsa den energikostnad som själva styrsystemet medför.

Skydd och driftförhållanden

T-16 har kapslingsklass IP20 enligt EN 60529 och skyddsklass II när den är korrekt installerad. Driftstemperaturområdet är mellan -10 och +50 °C, medan transport- och lagringstemperaturen får vara mellan -20 och +60 °C.

Tekniska egenskaper för Orbis T-16 OB060131

• Varumärke: Orbis.
• Referens: OB060131.
• Modell: T-16.
• Typ: modulär trappautomat / timer.
• Användning: tidsstyrning av belysningskretsar.
• Matning: 230 V AC ±10%.
• Nominell frekvens: 50-60 Hz.
• Tidsintervall: 45 sekunder till 7 minuter.
• Återställningsbar tidsfördröjning: ja.
• Kontakttyp: normalt öppen (NO).
• Brytförmåga: 10 AX vid 230 V AC.
• Installation: 3 eller 4 ledare.
• Belysta tryckknappar: kompatibla, upp till 50 mA med neonlampor.
• Manuell styrning: automatiskt / permanent tändning.
• Egenförbrukning: 2 VA (0,2 W).
• Montering: 35 mm DIN-skena.
• Bredd: 1 DIN-modul, 17,5 mm.
• Ungefärliga mått: 17,5 x 85 x 59 mm.
• Nettovikt: 68 g.
• Max ledararea: 4 mm².
• Anslutning: skruvplintar.
• Max åtdragningsmoment: 0,8 Nm.
• Kapslingsklass: IP20.
• Skyddsklass: Klass II vid korrekt montering.
• Driftstemperatur: -10 till +50 °C.
• Transport- och lagringstemperatur: -20 till +60 °C.

Användningsområden för Orbis T-16 timer

T-16 är särskilt framtagen för att automatisera belysning i områden där ljus endast behövs under korta perioder. Orbis rekommenderar användning i bostäder, bostadsrättsföreningar, offentliga byggnader, hotell, sjukhus, kontor, butiker, utbildningsanläggningar, idrottsanläggningar och industri.

Intervallet från 45 sekunder till 7 minuter, den återställningsbara funktionen och kompatibiliteten med tre- eller fyrledarinstallationer gör den särskilt praktisk både för nya installationer och för utbyte av befintliga tidsstyrningar.

Kompakt timer för elcentraler

Orbis T-16 OB060131 kombinerar frontjustering, montering i en enda DIN-modul och en brytförmåga på 10 A i en kompakt enhet. Väljaren för automatiskt läge/permanent tändning underlättar dessutom underhållsarbete när kretsen behöver hållas inkopplad under en längre tid.

För att säkerställa korrekt funktion måste installation och inkoppling utföras enligt Orbis anvisningar och gällande elstandarder.
