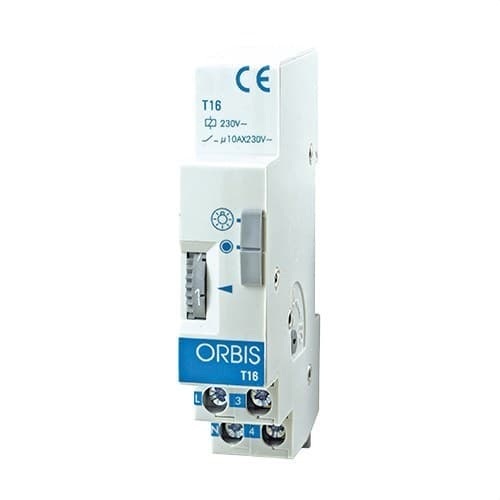

Modulär tidsmekanism garage T-16G 230V 3 till 30 minuter

Orbis T-16G-timern, referens OB060100, är en modulär trappautomat särskilt utformad för installationer som kräver långa tändtider, såsom garage, parkeringshus, långa korridorer, källare och gemensamma utrymmen. Den fungerar med 230 V och gör det möjligt att justera tidsinställningen mellan 3 och 30 minuter med hjälp av en frontmonterad väljare.

Det kompakta formatet med en enda DIN-modul underlättar integrering i elcentraler, medan den återställningsbara funktionen gör det möjligt att starta om tidsräkningen med ett nytt tryck innan den pågående cykeln avslutas. Dessutom stöder den installationer med 3 eller 4 ledare samt belysta tryckknappar, vilket ger flexibilitet både vid nybyggnation och renovering.

Förlängd tidsinställning från 3 till 30 minuter

T-16G skiljer sig från standardmodellen T-16 genom att ha ett betydligt bredare tidsintervall. Tändtiden kan justeras mellan 3 och 30 minuter, vilket gör den särskilt lämplig för utrymmen där användarna behöver belysning under längre perioder.

Orbis rekommenderar denna modell specifikt för garage och underjordiska parkeringshus, men den kan även användas i långa korridorer, lager, gemensamma utrymmen och andra platser där några minuters tidsstyrning kan vara otillräckligt.

Återställningsbar funktion

Tidsfunktionen är återställningsbar. Om någon av de tryckknappar som är anslutna till systemet trycks in igen under tändperioden, startar timern en ny fullständig cykel från början.

Denna funktion är särskilt användbar i garage eller stora byggnader, eftersom den automatiskt förlänger belysningstiden när nya användare kommer in i området utan att behöva vänta på att kretsen släcks.

Kompatibel med installationer med 3 och 4 ledare

Orbis T-16G kan användas både i elinstallationer med 3 ledare och med 4 ledare. Enheten har en inbyggd väljare för att anpassa kopplingsschemat till den befintliga installationstypen.

Denna kompatibilitet underlättar utbyte av tidigare timrar och gör det möjligt att använda samma modell i ett brett utbud av bostads-, gemenskaps- och professionella elcentraler.

Kompatibel med belysta tryckknappar

Timern stöder belysta tryckknappar utrustade med neonlampor, med en sammanlagd ström på upp till 50 mA. På så sätt är det enkelt att hitta tryckknapparna i mörka områden som garage, trapphus eller korridorer.

Manuell väljare för automatisk drift eller permanent tändning

Framsidan på T-16G har en manuell väljare med två lägen. I automatiskt läge tänds belysningen under den valda tiden varje gång en tryckknapp aktiveras.

Läget för permanent tändning gör det möjligt att hålla kretsen kontinuerligt ansluten och tillfälligt koppla bort tidsfunktionen. Denna funktion är användbar vid underhållsarbete, städning, reparationer eller andra situationer där kontinuerlig belysning behövs.

10 A kontakt

Orbis T-16G har en kopplingskapacitet på 10 A vid 230 V AC. Den maximala tillåtna lasten beror på den anslutna belysningstekniken och måste följas för att säkerställa korrekt och säker drift.

• Glödlampor: upp till 2000 W.
• Fluorescerande lampor: upp till 800 VA.
• Lågvoltshalogen 12 V: upp till 1200 VA.
• Halogen 230 V: upp till 2000 W.
• Energisnåla lampor: upp till 700 VA.
• LED-belysning: upp till 100 VA.

Kompakt format med en DIN-modul

Timern är avsedd för montering på 35 mm DIN-skena enligt EN 60715. Den upptar endast en modul på cirka 17,5 mm i bredd, vilket underlättar installation i elcentraler med begränsat utrymme.

Yttermåtten för T-16/T-16G-familjen är cirka 17,5 x 85 x 59 mm. Det kompakta formatet gör att den kan installeras tillsammans med skydd, kontaktorer och andra styrkomponenter i centralen.

Enkel installation i elcentral

Anslutningen görs via enhetens plintar och den interna väljaren gör det möjligt att välja mellan installation med 3 eller 4 ledare. Maximal tillåten ledararea är 4 mm².

Tidsinställningen görs direkt från fronten med en graderad väljare, så någon digital programmering eller extern verktygskonfiguration behövs inte.

IP20-skydd

T-16G har skyddsklass IP20 enligt EN 60529 och skyddsklass II när den är korrekt installerad. Den är avsedd för montering inuti elcentraler som är skyddade mot vatten och direkt åtkomst till spänningsförande delar.

Det specificerade driftstemperaturområdet för denna serie från Orbis är mellan -10 och +50 °C.

Användningsområden för Orbis T-16G

Tack vare sitt långa tidsintervall är OB060100 särskilt lämplig för att automatisera kretsar där belysningen behöver vara tänd i flera minuter efter varje tryckning.

• Gemensamma garage.
• Underjordiska parkeringshus.
• Långa korridorer.
• Trapphus och avsatser.
• Källare och förråd.
• Gemensamma utrymmen i byggnader.
• Utbildnings- och idrottsanläggningar.
• Offentliga byggnader.
• Butikslokaler och kontor.
• Kompatibla industriella installationer.

Tekniska egenskaper för Orbis T-16G OB060100

• Varumärke: Orbis.
• Referens: OB060100.
• Modell: T-16G.
• Typ: trappautomat / modulär timer.
• Huvudanvändning: garage, parkeringshus och områden med förlängd tidsstyrning.
• Matning: 230 V AC.
• Frekvens: 50-60 Hz.
• Tidsintervall: 3 till 30 minuter.
• Återställningsbar tidsfunktion: ja.
• Aktivering: via externa tryckknappar.
• Elinstallation: 3 eller 4 ledare.
• Belysta tryckknappar: kompatibla upp till 50 mA.
• Manuell styrning: automatisk / permanent tändning.
• Brytförmåga: 10 A vid 230 V AC.
• Maximal glödlampbelastning: 2000 W.
• Maximal fluorescerande belastning: 800 VA.
• Maximal halogenbelastning 12 V: 1200 VA.
• Maximal halogenbelastning 230 V: 2000 W.
• Maximal lågförbrukningsbelastning: 700 VA.
• Maximal LED-belastning: 100 VA.
• Montering: 35 mm DIN-skena.
• Bredd: 1 DIN-modul, cirka 17,5 mm.
• Ungefärliga mått: 17,5 x 85 x 59 mm.
• Maximal ledararea: 4 mm².
• Skyddsklass: IP20.
• Skyddsklass: Klass II vid korrekt montering.
• Driftstemperatur: -10 till +50 °C.
• GTIN/EAN: 8426709001179.

Specifik timer för garage och områden med lång vistelsetid

Orbis T-16G OB060100 erbjuder en enkel lösning för att förhindra att belysningen i garage och gemensamma utrymmen förblir tänd på obestämd tid. Tidsinställningen på upp till 30 minuter gör det möjligt att ha ljus under längre sträckor och, när den valda tiden löper ut, stängs kretsen automatiskt av.

Den återställningsbara funktionen, kompatibiliteten med installationer med 3 och 4 ledare, väljaren för permanent tändning och formatet med en enda DIN-modul underlättar både installation och daglig användning i bostads- och professionella tillämpningar.

Viktigt: innan armaturerna ansluts måste det kontrolleras att lastens typ och effekt ligger inom de gränser som Orbis har fastställt. Montering och inkoppling ska utföras av kvalificerad personal enligt tillverkarens kopplingsscheman och gällande elstandarder.
