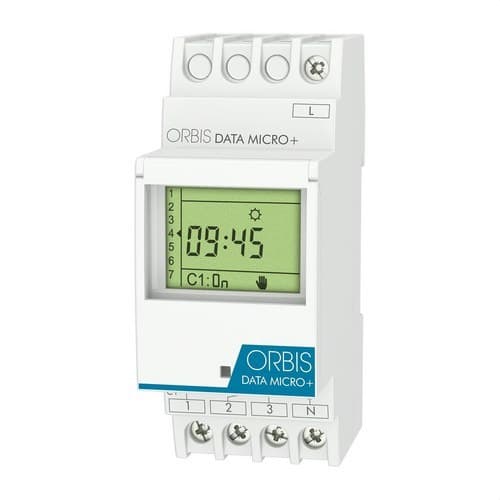

Digital timer DATA MICRO+

Den digitala tidsbrytaren Orbis DATA MICRO+, referens OB172012N, är en modulär programmerare för 230 V som är utformad för att automatisera en elektrisk krets med programmering per sekund, dagligen eller veckovis. Den har en potentialfri växlande kontakt på 16(10) A, upp till 32 program, impulsfunktion från 1 till 59 sekunder samt en särskild semesterperiod på upp till 99 dagar.

Installationen sker på DIN-skena och upptar 2 modulers bredd. Programmeringen görs via en LCD-skärm och en ikonstyrd meny, vilket förenklar inställningen av tider för belysning, bevattningspumpar, klimatstyrning, signalering och annan elektrisk utrustning. Dessutom har den gångreserv på upp till 4 år, automatisk sommar-/vintertid och tillfällig eller permanent manuell styrning.

Daglig och veckovis programmering med upp till 32 program

Orbis DATA MICRO+ kan lagra upp till 32 program för att ställa in till- och frånslagstider under dagen eller veckan. På så sätt kan anläggningens drift anpassas till olika dagar och tidsintervall utan behov av manuell manövrering.

Programmeringen har en minsta upplösning på 1 sekund, vilket ger hög precision för applikationer som kräver korta manövrer eller aktivering vid en bestämd tidpunkt.

En potentialfri växlande krets

Referensen OB172012N motsvarar versionen DATA MICRO+ med en enda krets. Den har en växlande kontakt med normalt öppen och normalt sluten funktion, potentialfri, med en brytförmåga på 16(10) A vid 250 V AC.

Kontakten är tillverkad i AgSnO2 och gör det möjligt att direkt styra olika typer av laster inom de maximala effekter som anges av Orbis.

Programmerbara impulser från 1 till 59 sekunder

Utöver konventionella till- och frånslag vid en bestämd tidpunkt kan DATA MICRO+ programmeras för impulser med en varaktighet mellan 1 och 59 sekunder.

Denna funktion utökar användningsmöjligheterna i applikationer som sirener, larm, signalering, tillfällig aktivering av reläer eller annan utrustning som endast behöver vara aktiv i några sekunder.

Semesterperiod på upp till 99 dagar

Programmeraren har en särskild semesterperiod som kan ställas in till maximalt 99 dagar. Under denna period avaktiveras de vanliga programmen utan att de behöver raderas ur minnet.

Denna funktion är särskilt användbar i kontor, butiker, skolor och andra anläggningar som är stängda under vissa perioder.

Tillfällig eller permanent manuell styrning

Utgångens status kan ändras manuellt direkt på programmeraren. DATA MICRO+ möjliggör en tillfällig aktivering eller avaktivering, som ändrar den automatiska driften tillfälligt, eller ett permanent manuellt läge.

Dessa funktioner underlättar underhåll, tester eller situationer där det tillfälligt inte önskas att följa det programmerade schemat.

Automatisk sommar-/vintertidsomställning

Klockan har hantering av övergången mellan sommar- och vintertid. Den kan konfigureras för att automatiskt göra omställningen enligt Europeiska unionens kalender, programmeras på ett anpassat sätt eller hållas avaktiverad.

Denna funktion gör det möjligt att behålla korrekta till- och frånslagstider under hela året utan att behöva justera klockan manuellt vid varje säsongsbyte.

Gångreserv på upp till 4 år

DATA MICRO+ har ett litiumbatteri som ger en gångreserv på upp till 4 år utan nätspänning. På så sätt kan klockan och programmeringarna bibehållas vid strömavbrott eller under perioder då centralen är frånkopplad.

I denna generation av DATA MICRO+ anger Orbis ett internt litiumbatteri som inte kan bytas.

LCD-skärm med ikonstyrd programmering

Programmeraren har en LCD-skärm som visar tid, dag och kretsens driftstatus. Menysystemet använder ikoner för att guida användaren genom inställningen.

Tidsformatet är 24 timmar och klockans noggrannhet uppgår till ±1 sekund per 24 timmar vid en referenstemperatur på 23 °C tack vare dess kvartso-sillator.

Transparent plomberbar lucka

De främre reglagen skyddas av ett transparent plomberbart fönster. Denna egenskap gör det möjligt att visuellt kontrollera informationen på skärmen och samtidigt förhindra obehöriga ändringar av programmeringen.

Därför är DATA MICRO+ särskilt lämplig för elcentraler i bostadsrättsföreningar, butiker, kontor, skolor och andra anläggningar som är tillgängliga för olika användare.

Kapacitet för olika typer av laster

Den normalt öppna kontakten klarar olika maximala effekter beroende på vilken typ av mottagare som är ansluten:

• Glödlampor: upp till 3000 W.
• Fluorescerande lampor: upp till 1200 VA.
• Lågspänningshalogen 12 V AC: upp till 2000 VA.
• Halogen 230 V AC: upp till 3000 W.
• Energisnåla lampor: upp till 600 VA.
• Downlights: upp till 400 VA.
• LED-belysning: upp till 90 VA.

Vid laster med höga startströmmar måste man särskilt kontrollera att de gränser som anges av tillverkaren inte överskrids.

Modulformat för DIN-skena

Orbis DATA MICRO+ är avsedd för montering på DIN-skena och upptar 2 moduler, motsvarande cirka 35 mm bredd. Dess yttermått är 35 x 88 x 65 mm och nettovikten är 135 g.

Anslutningen sker med skruvplintar och medger ledare med maximal area på 4 mm². Det angivna maximala åtdragningsmomentet är 0,8 Nm.

Matning på 230 V

Referensen OB172012N motsvarar specifikt versionen som matas med 230 V AC ±10 %, med nominell frekvens 50/60 Hz. Egenförbrukningen är 7,3 VA, motsvarande cirka 1,2 W.

Orbis har andra DATA MICRO+-referenser för olika matningsspänningar, så det är viktigt att kontrollera produktkoden när en befintlig programmerare ska ersättas.

IP20-skydd för elcentraler

DATA MICRO+ har skyddsklass IP20 enligt EN 60529 och klass II när den är korrekt installerad. Den är avsedd för montering inuti elcentraler som är skyddade mot vatten och mot åtkomst till spänningsförande delar.

Det normala driftområdet är mellan -10 och +45 °C, medan den angivna driftsgränsen från Orbis sträcker sig mellan -30 och +50 °C.

Användningsområden för Orbis DATA MICRO+

Veckoprogrammeringen, impulsfunktionen och den potentialfria kontakten gör att DATA MICRO+ kan användas i många bostads-, kommersiella och professionella installationer:

• Programmering av inomhus- och utomhusbelysning.
• Elektriska pumpar för bevattningssystem.
• Driftstider för klimatstyrning på kontor.
• Sirener i skolor.
• Skyltar och signalering.
• Elektrisk utrustning i butiker och offentliga byggnader.
• Automatisering av kretsar i kompatibla industriella installationer.

Tekniska egenskaper för Orbis DATA MICRO+ OB172012N

• Varumärke: Orbis.
• Referens: OB172012N.
• Modell: DATA MICRO+.
• Typ: digital modulär tidsbrytare.
• Matning: 230 V AC ±10 %.
• Frekvens: 50/60 Hz.
• Antal kretsar: 1.
• Krets: potentialfri.
• Kontakttyp: växlande NO/NC.
• Kontaktmaterial: AgSnO2.
• Brytförmåga: 16(10) A vid 250 V AC.
• Antal program: upp till 32.
• Programmering: per sekund, daglig och veckovis.
• Minsta manövertid: 1 sekund.
• Manövernoggrannhet: på sekunden.
• Impulser: från 1 till 59 sekunder.
• Särskild semesterperiod: upp till 99 dagar.
• Manuell styrning: tillfällig eller permanent.
• Sommar-/vintertid: automatisk EU, programmerbar eller avaktiverbar.
• Skärm: LCD.
• Tidsformat: 24 timmar.
• Gångreserv: upp till 4 år utan matning.
• Batteri: internt litium, ej utbytbart.
• Klocknoggrannhet: ±1 s/24 h vid 23 °C.
• Egenförbrukning: 7,3 VA, cirka 1,2 W.
• Transparent plomberbar lucka: ja.
• Knappspärr: nej.
• Drifttimräknare: nej.
• Maximal glödlampbelastning: 3000 W.
• Maximal fluorescerande belastning: 1200 VA.
• Maximal halogenbelastning 12 V AC: 2000 VA.
• Maximal halogenbelastning 230 V AC: 3000 W.
• Maximal lågförbrukningsbelastning: 600 VA.
• Maximal downlight-belastning: 400 VA.
• Maximal LED-belastning: 90 VA.
• Montering: DIN-skena.
• Antal moduler: 2.
• Mått: 35 x 88 x 65 mm.
• Nettovikt: 135 g.
• Anslutning: skruvplintar.
• Maximal ledararea: 4 mm².
• Maximalt åtdragningsmoment: 0,8 Nm.
• Skyddsklass: IP20 enligt EN 60529.
• Skyddsklass: Klass II vid korrekt montering.
• Nominell impulsspänning: 4 kV.
• Driftstemperatur: -10 till +45 °C.
• Driftsgräns: -30 till +50 °C.
• Transport- och lagringstemperatur: -35 till +60 °C.

Exakt tidsstyrning i ett kompakt format

Orbis DATA MICRO+ OB172012N kombinerar daglig och veckovis programmering, manövrer med en sekunds precision och impulsfunktion i en programmerare på endast 2 DIN-moduler. Den potentialfria växlande kontakten underlättar integrationen i många styr- och automationskretsar.

Gångreserv på upp till 4 år, semesterperiod, automatisk tidsomställning och den plomberbara luckan kompletterar en lösning som är särskilt lämplig för installationer där tillförlitlig tidsstyrning krävs utan alltför komplex konfiguration.

Viktigt: referensen OB172012N avser DATA MICRO+ med en enda krets och 230 V matning. För två oberoende kretsar har Orbis DATA MICRO 2+. Installationen ska utföras enligt tillverkarens kopplingsschema och med respekt för de maximala laster som anges för varje typ av mottagare.
