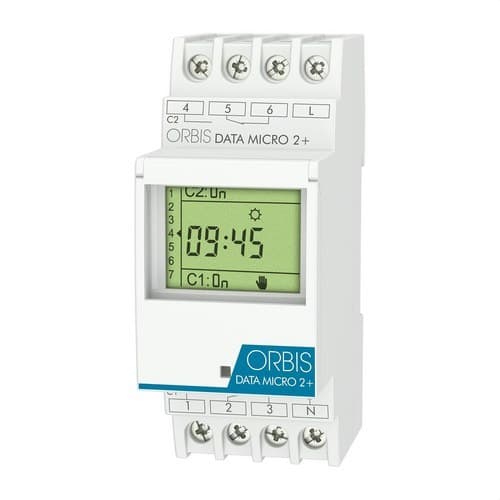

Digital timer DATA MICRO 2+

Den digitala tidsbrytaren Orbis DATA MICRO 2+, referens OB171912N, är en modulär 230 V-programmerare utformad för att automatisera två oberoende elektriska kretsar med programmering per sekund, dagligen eller veckovis. Den har två potentialfria växlande kontakter på 16(10) A, upp till 32 program, impulsfunktion från 1 till 59 sekunder samt en särskild semesterperiod på upp till 99 dagar.

Installationen sker på DIN-skena och upptar endast 2 moduler. Programmeringen utförs via en ikonstyrd meny och en LCD-display som visar den information som behövs för att ställa in tiderna och kontrollera driftstatus. Dessutom har den gångreserv med litiumbatteri, automatisk sommar-/vintertidsomställning och möjlighet till tillfälliga eller permanenta manuella manövrer.

Två oberoende kretsar

Referensen OB171912N motsvarar specifikt modellen DATA MICRO 2+, utrustad med två oberoende utgångskretsar. Varje krets har en potentialfri växlande kontakt, vilket gör det möjligt att styra två olika laster eller enheter från en enda tidsbrytare.

Varje utgång erbjuder en brytförmåga på 16(10) A vid 250 V AC, vilket ger en kompakt lösning för installationer där två kretsar behöver automatiseras utan att använda två separata programmerare.

Upp till 32 dagliga eller veckovisa program

DATA MICRO 2+ kan lagra upp till 32 till- och frånslagprogram. Manövrerna kan konfigureras dagligen eller veckovis, vilket anpassar varje installation efter planerade tider.

Denna kapacitet lämpar sig för att automatisera belysning, klimatstyrning, elektriska bevattningspumpar, sirener, skyltning och annan utrustning som behöver aktiveras eller avaktiveras vid bestämda tidpunkter.

Programmering med 1 sekunds precision

Programmeraren erbjuder en minsta manövertid på 1 sekund och programmeringsprecision på sekundnivå. Dess interna klocka använder kvartskristall och har en gångnoggrannhet på ±1 sekund per 24 timmar vid en referenstemperatur på 23 °C.

Dessa egenskaper gör att DATA MICRO 2+ kan användas både för vanliga tidsprogram och för applikationer som kräver korta och precisa manövrer.

Impulsfunktion från 1 till 59 sekunder

Utöver vanliga till- och frånslag vid en bestämd tidpunkt kan Orbis DATA MICRO 2+ programmeras för impulser med en varaktighet mellan 1 och 59 sekunder.

Denna funktion är särskilt användbar för applikationer som skolsirener, ljudsignaler, tillfällig aktivering av reläer, automatik och annan utrustning som endast ska vara inkopplad under några sekunder.

Särskild semesterperiod på upp till 99 dagar

DATA MICRO 2+ kan ställas in med en särskild semesterperiod på upp till 99 dagar. Under denna period kan de vanliga programmen tillfälligt inaktiveras utan att raderas.

När den särskilda perioden är slut kan enheten återgå till den tidigare inställda tidsstyrningen, vilket underlättar hanteringen av kontor, skolor, butiker och andra anläggningar med stängningsperioder.

Manuell tillfällig eller permanent manövrering

Utgångarna kan manövreras manuellt direkt från programmeraren. Orbis möjliggör tillfälliga ändringar av kontaktläget eller en permanent till- eller frånkoppling när det är nödvändigt att tillfälligt åsidosätta den automatiska programmeringen.

Denna funktion underlättar underhåll, tester och tillfälliga situationer där användaren behöver styra kretsarna direkt.

Automatisk sommar-/vintertidsomställning

Tidsbrytaren har hantering av övergången mellan vinter- och sommartid. Den kan konfigureras för att automatiskt genomföra omställningen enligt den europeiska kalendern, programmeras individuellt eller helt avaktiveras.

Denna funktion gör att man slipper justera enhetens tid manuellt i installationer där säsongsbaserad tidsomställning används.

Gångreserv på upp till 4 år

Orbis DATA MICRO 2+ har ett internt litiumbatteri som ger en gångreserv på upp till 4 år utan nätspänning. På så sätt kan klockan och programmen bibehållas under längre strömavbrott eller under perioder då enheten är frånkopplad från elnätet.

Enligt den officiella tekniska specifikationen är litiumbatteriet i denna version inte utbytbart.

LCD-display och ikonstyrd programmering

Enheten har en LCD-display och ett programmeringssystem med ikoner som gör det enkelt att komma åt de olika funktionerna. Det använda tidsformatet är 24 timmar.

Fronten har ett plomberbart transparent fönster, avsett att försvåra obehörig manipulering efter att enhetens programmering har slutförts.

Potentialfria växlande kontakter

De två kretsarna i DATA MICRO 2+ använder potentialfria växlande NO/NC-kontakter. Denna konfiguration breddar möjligheterna till integration i styrkretsar, eftersom kontakterna kan användas för att koppla in eller ur olika laster beroende på projektets behov.

Kontakterna är tillverkade i AgSnO₂ och har en nominell brytförmåga på 2 x 16(10) A vid 250 V AC.

Kapacitet för olika typer av belysning

Orbis anger följande rekommenderade maximala laster för de normalt öppna kontakterna:

• Glödlampor: upp till 3000 W.
• Fluorescerande lampor: upp till 1200 VA.
• Lågspänningshalogen 12 V AC: upp till 2000 VA.
• Halogen 230 V AC: upp till 3000 W.
• Energisnåla lampor: upp till 600 VA.
• Downlights: upp till 400 VA.
• LED-belysning: upp till 90 VA.

Den tillåtna effekten måste väljas med hänsyn till lastens karaktär och eventuella startströmmar, särskilt när elektronisk utrustning eller belysningssystem ansluts.

Kompakt format på 2 DIN-moduler

DATA MICRO 2+ installeras direkt på DIN-skena och upptar 2 moduler, med en ungefärlig bredd på 35 mm. Dess yttermått är cirka 35 x 88 x 65 mm.

Detta format gör det möjligt att integrera två tidskanaler i elcentralen med ett litet utrymmesbehov, vilket är särskilt praktiskt i installationer där det finns begränsat med plats för nya apparater.

Matning på 230 V

Referensen OB171912N avser versionen som matas med 230 V AC ±10 %, med nominell frekvens 50/60 Hz. Den angivna egenförbrukningen från Orbis är 7,3 VA, motsvarande cirka 1,2 W.

Orbis marknadsför även varianter av DATA MICRO + och DATA MICRO 2+ för andra spänningar, så referensen bör alltid kontrolleras innan en befintlig enhet ersätts.

Användningsområden för Orbis DATA MICRO 2+

Kombinationen av två oberoende kretsar, veckoprogrammering och manövrer på upp till en sekund gör att DATA MICRO 2+ kan användas i många bostads-, kommersiella och professionella applikationer.

• Programmering av inomhus- och utomhusbelysning.
• Tidsstyrning av belysning på kontor.
• Automatisering av elektriska bevattningspumpar.
• Programmering av kompatibla klimatsystem.
• Aktivering av sirener i skolor och utbildningscenter.
• Styrning av skyltar och signalering.
• Automatisering av elektrisk utrustning i offentliga byggnader.
• Styrning av kretsar i industriella installationer.

Tekniska egenskaper för Orbis DATA MICRO 2+ OB171912N

• Varumärke: Orbis.
• Referens: OB171912N.
• Modell: DATA MICRO 2+.
• Typ: modulär digital tidsbrytare.
• Matning: 230 V AC ±10 %.
• Frekvens: 50/60 Hz.
• Antal kretsar: 2.
• Typ av kontakter: 2 potentialfria växlande NO/NC-kontakter.
• Brytförmåga: 2 x 16(10) A vid 250 V AC.
• Kontaktmaterial: AgSnO₂.
• Max antal program: 32.
• Programmering: per sekund, daglig och veckovis.
• Minsta manövertid: 1 sekund.
• Programmeringsprecision: på sekundnivå.
• Programmerbara impulser: från 1 till 59 sekunder.
• Särskild semesterperiod: 1 period på upp till 99 dagar.
• Manuella manövrer: tillfälliga eller permanenta.
• Sommar-/vintertid: automatisk för Europa, programmerbar eller avaktiverbar.
• Display: LCD.
• Tidsformat: 24 timmar.
• Plomberbart fönster: ja.
• Gångreserv: upp till 4 år utan matning.
• Batterityp: internt litiumbatteri som inte kan bytas ut.
• Klocknoggrannhet: ±1 s/24 h vid 23 °C.
• Egenförbrukning: 7,3 VA, cirka 1,2 W.
• Montering: DIN-skena.
• Antal moduler: 2.
• Ungefärliga mått: 35 x 88 x 65 mm.
• Nettovikt: 160 g.
• Anslutning: skruvplintar.
• Max ledararea: 4 mm².
• Max åtdragningsmoment: 0,8 Nm.
• Skyddsklass: IP20 enligt EN 60529.
• Skyddsklass: Klass II vid korrekt montering.
• Märkimpulsspänning: 4 kV.
• Driftstemperatur: -10 till +45 °C.
• Driftgräns: -30 till +50 °C.
• Transport- och lagringstemperatur: -35 till +60 °C.
• Max glödlast: 3000 W.
• Max fluorescerande last: 1200 VA.
• Max halogenlast 12 V AC: 2000 VA.
• Max halogenlast 230 V AC: 3000 W.
• Max energisnål last: 600 VA.
• Max downlightlast: 400 VA.
• Max LED-last: 90 VA.

Precisionsstyrning av två kretsar från en enda enhet

Orbis DATA MICRO 2+ OB171912N gör det möjligt att centralisera programmeringen av två kretsar i en kompakt enhet på endast 2 DIN-moduler. Dess 32 program, potentialfria kontakter, veckoprogrammering och impulsfunktion ger flexibilitet både för enkla automatiseringar och för applikationer som kräver kortvariga manövrer.

Gångreserv på upp till 4 år, automatisk sommar-/vintertidsomställning och det plomberbara fönstret kompletterar en lösning avsedd för installationer där man vill ha en automatisk och stabil drift utan att ständigt behöva justera programmeraren.

Viktigt: anslutna laster måste följa Orbis angivna gränser för respektive teknik. Installation och inkoppling ska utföras enligt tillverkarens kopplingsschema och gällande elstandarder.
