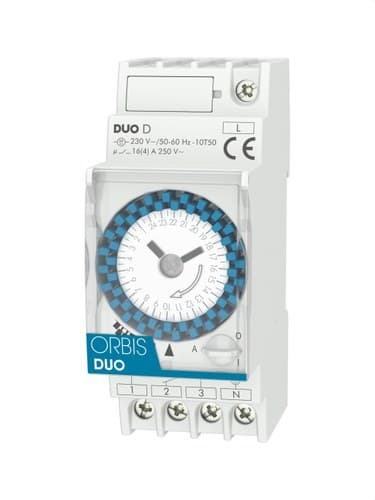

Analog timerbrytare 2 MOD.DUO D 230V

Den analoga tidurkopplaren Orbis DUO D, referens OB291032, är en modulär elektromekanisk tidsbrytare utformad för att automatisera daglig till- och frånslagning av elektriska kretsar. Den fungerar med 230 V, har en 24-timmars frontskiva med minsta programmeringsintervall på 30 minuter och ett växlande kontaktuttag på 16(4) A vid 250 V AC.

Det 2-modulers formatet gör att den kan monteras direkt på 35 mm DIN-skena i elcentralen. Programmeringen görs enkelt med hjälp av frontskivans programmeringsflikar och den manuella väljaren gör det möjligt att välja mellan automatisk drift, permanent tillslag och permanent frånslag. Referensen OB291032 avser specifikt den dagliga modellen utan gångreserv.

Daglig programmering med 24-timmars skiva

Orbis DUO D använder en 24-timmars frontskiva för att ställa in kretsens till- och frånkopplingsperioder. Det inställda programmet upprepas automatiskt varje dag, vilket gör den särskilt lämplig för installationer som behöver hålla samma schema under hela veckan.

Skivan har 48 programmeringsflikar. Varje flik motsvarar ett intervall på 30 minuter, vilket gör det möjligt att definiera olika driftperioder under dygnet utan behov av digitala skärmar, appar eller externa enheter.

Minsta manövertid på 30 minuter

Den minsta programmerbara tiden är 30 minuter. Denna upplösning är lämplig för styrning av belysning, värme, pumpar, poolreningsverk, bevattningssystem och annan utrustning som behöver vara inkopplad under relativt långa perioder.

Orbis anger en ungefärlig manövernoggrannhet på ±5 minuter för den dagliga skivan.

Lättläst frontskiva

DUO-serien kännetecknas av en frontskiva som gör det enkelt att visuellt avläsa tiden och de programmerade perioderna när enheten väl är installerad i centralen.

Programmeringen utförs genom att flikarna flyttas till motsvarande positioner för till- och frånslag, vilket ger ett intuitivt system som är särskilt lämpligt för användare som föredrar analog konfiguration.

Manuell väljare med tre lägen

Fronten har ett manuellt reglage som gör det möjligt att ändra kretsens status utan att ändra den gjorda programmeringen:

• I - Permanent tillslag: håller kretsen inkopplad oavsett programmering.
• 0 - Permanent frånslag: håller kretsen frånkopplad.
• A - Automatiskt: utgången följer de tider som ställts in på skivan.

Dessa lägen är användbara vid underhåll, semesterperioder, funktionsprov eller situationer där det tillfälligt behövs att det automatiska programmet kopplas bort.

Version utan gångreserv

Referensen OB291032 motsvarar DUO D, det vill säga den dagliga versionen utan batteri eller gångreserv. När matningsspänningen försvinner stannar mekanismen tills strömförsörjningen återställs.

Programmeringsflikarna behåller den inställda programmeringen fysiskt, men efter ett strömavbrott kan det vara nödvändigt att justera skivans aktuella tid igen.

Växlande kontakt på 16(4) A

DUO D har en växlande kontakt med kapacitet på 16(4) A vid 250 V AC. Denna konfiguration gör det möjligt att använda både normalt öppen och normalt sluten kontakt beroende på kretsens behov.

Den maximala effekt som kan anslutas beror på belastningens karaktär, och därför måste Orbis angivna gränser följas för varje typ av mottagare.

Kompatibel med olika belysningstekniker

• Glödlampor: upp till 3000 W.
• Fluorescerande lampor: upp till 1200 VA.
• Lågvoltshalogen 12 V AC: upp till 2000 VA.
• Halogen 230 V AC: upp till 3000 W.
• Energisnåla lampor: upp till 900 VA.
• LED-belysning: upp till 200 VA.

För utrustning med höga startströmmar bör det särskilt kontrolleras att den faktiska belastningen ligger inom tillverkarens specifikationer.

Modulformat med 2 DIN-moduler

Tidbrytaren upptar 2 DIN-moduler, motsvarande 35 mm bredd, och monteras på 35 mm DIN-skena. Dess yttermått är cirka 35 x 88 x 65 mm, vilket underlättar integration tillsammans med skydd och andra manöverkomponenter i elcentralen.

Anslutningen sker via plintar avsedda för ledare upp till 4 mm².

Låg egenförbrukning

DUO har en egenförbrukning på högst 0,5 W. Mekanismen har en gångnoggrannhet på upp till ±1 sekund per dag vid en referenstemperatur på 23 °C.

IP20-skydd för elcentraler

Orbis DUO D har skyddsklass IP20 enligt EN 60529 och klass II vid korrekt montering. Den är avsedd att installeras inuti elcentraler eller lämpliga kapslingar som skyddar plintar och aktiva delar.

Driftstemperaturområdet ligger mellan -10 och +45 °C.

Användningsområden för Orbis DUO D

Den dagliga programmeringen och den växlande kontakten gör att OB291032 kan användas i många installationer där utrustning ska fungera enligt fastställda tider:

• Poolreningsverk.
• Inomhus- och utomhusbelysning.
• Skyltfönster och ljusskyltar.
• Värmesystem.
• Vattenpumpar.
• Bevattningssystem.
• Utrustning i bostäder och samfälligheter.
• Kontor och kommersiella lokaler.
• Offentliga byggnader.
• Kompatibla jordbruks- och industriapplikationer.

Tekniska egenskaper för Orbis DUO D OB291032

• Varumärke: Orbis.
• Referens: OB291032.
• Modell: DUO D.
• Typ: analog elektromekanisk tidbrytare.
• Programmering: daglig.
• Skiva: 24 timmar.
• Antal flikar: 48.
• Minsta manövertid: 30 minuter.
• Manövernoggrannhet: ±5 minuter.
• Matning: 230 V AC.
• Frekvens: 50-60 Hz.
• Gångreserv: nej.
• Batteri: nej.
• Kontakttyp: växlande.
• Brytförmåga: 16(4) A vid 250 V AC.
• Manuell styrning: permanent tillslag / permanent frånslag / automatiskt.
• Gångnoggrannhet: ≤ ±1 s/dag vid 23 °C.
• Egenförbrukning: ≤0,5 W.
• Max glödlampbelastning: 3000 W.
• Max fluorescerande belastning: 1200 VA.
• Max halogenbelastning 12 V AC: 2000 VA.
• Max halogenbelastning 230 V AC: 3000 W.
• Max lågförbrukningsbelastning: 900 VA.
• Max LED-belastning: 200 VA.
• Montering: 35 mm DIN-skena.
• Antal moduler: 2.
• Bredd: 35 mm.
• Ungefärliga mått: 35 x 88 x 65 mm.
• Max ledararea: 4 mm².
• Skyddsklass: IP20 enligt EN 60529.
• Skyddsklass: Klass II vid korrekt montering.
• Märkimpulsspänning: 4 kV.
• Driftstemperatur: -10 till +45 °C.
• EAN: 8426709108946.

Enkel daglig programmering för automatisering av kretsar

Orbis DUO D OB291032 erbjuder en enkel lösning för att automatisera kretsar som upprepar samma schema varje dag. Frontskivan underlättar både programmering och visuell kontroll, medan 30-minutersintervallen gör det möjligt att ställa in olika driftperioder under en dag.

Den växlande kontakten på 16(4) A, den manuella väljaren med tre lägen och monteringen i endast 2 DIN-moduler gör den till en praktisk programmerare för bostads-, kommersiella och professionella installationer.

Viktigt: referensen OB291032 avser DUO D-versionen utan gångreserv. För en daglig version med batteri och gångreserv över 150 timmar erbjuder Orbis DUO QRD. Den anslutna belastningen måste alltid följa tillverkarens angivna gränser.
