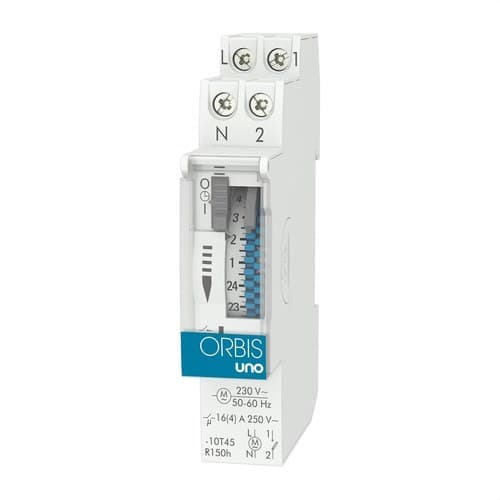

Analog timer switch UNO QRD 230V

Den analoga tidurkopplaren Orbis UNO QRD, referens OB400232, är en modulär elektromekanisk programmerare utformad för att automatisera daglig till- och frånslagning av elektriska kretsar. Den fungerar med 230 V, har en 24-timmars skiva med minsta programmeringsintervall på 15 minuter och har en gångreserv på 150 timmar för att hålla klockan igång vid strömavbrott.

Den kompakta designen upptar endast 1 DIN-modul på 17,5 mm, vilket underlättar installation även i elcentraler med begränsat utrymme. Den har en normalt öppen kontakt på 16(4) A vid 250 V AC, utbytbart NiMH-batteri och en manuell väljare med lägena automatisk drift, avstängd och permanent tillslagen.

Daglig programmering med 24 timmar

Orbis UNO QRD använder en analog 24-timmars skiva för att ställa in kretsens till- och frånslagstider. Det konfigurerade programmet upprepas automatiskt varje dag, vilket gör den särskilt praktisk i applikationer där driftstiden är likadan måndag till söndag.

Skivan har 96 programmeringssegment. Varje segment motsvarar ett intervall på 15 minuter, vilket gör det möjligt att ställa in olika driftperioder under dagen utan digitala skärmar, appar eller elektroniska inställningar.

Minsta manövertid på 15 minuter

Minsta tid mellan en programmerad till- och frånslagning är 15 minuter. Denna upplösning gör det möjligt att automatisera många hushålls-, gemenskaps- och professionella enheter med tillräcklig precision, såsom belysning, värme, bevattning, pumpning eller hjälpsystem.

Orbis anger en ungefärlig manöverprecision för den dagliga skivan på ±5 minuter.

Gångreserv på 150 timmar

Den största skillnaden mellan UNO QRD och modellen UNO D utan reserv är att den har ett uppladdningsbart batteri som håller klockan igång när strömförsörjningen försvinner.

Orbis anger en autonomi på 150 timmar. Tack vare denna reserv behöver inte klockan ställas om omedelbart vid ett tillfälligt strömavbrott, eftersom den fortsätter att gå så länge batteriet har tillräcklig laddning.

Utbytbart NiMH-batteri

UNO QRD använder ett uppladdningsbart NiMH-batteri på 1,2 V av typen V80H. Orbis anger att detta batteri är utbytbart, vilket gör det möjligt att byta det när dess livslängd är slut utan att behöva ersätta hela tidurkopplaren.

Batteriet laddas medan enheten är ansluten till elnätet.

Manuell väljare med tre lägen

Fronten har en omkopplare som gör det möjligt att ändra kretsens funktion utan att ändra den inställda programmeringen. Användaren kan välja tre lägen:

• Automatisk: kretsen följer de tider som ställts in med segmenten.
• Av: håller utgången frånkopplad oavsett programmering.
• Permanent på: håller utgången kontinuerligt ansluten.

Denna funktion är användbar vid underhåll, tester, semestrar eller tillfälliga situationer där det dagliga programmet behöver åsidosättas.

Normalt öppen kontakt på 16(4) A

UNO QRD har en normalt öppen kontakt med kopplingskapacitet på 16(4) A vid 250 V AC. Kontakten mellan plint 1 och 2 är potentialfri, vilket underlättar integrationen i olika styrkretsar.

Den maximala tillåtna lasten beror på vilken typ av mottagare som ansluts, och Orbis rekommenderade värden måste följas.

Kompatibel med olika typer av laster

• Glödlampor: upp till 2500 W.
• Fluorescerande lampor: upp till 1200 VA.
• Lågvoltshalogen 12 V AC: upp till 2000 VA.
• Halogenlampor 230 V AC: upp till 2500 W.
• Energisnåla lampor: upp till 1000 VA.
• Downlights: upp till 900 VA.
• LED-belysning: upp till 100 VA.

För elektroniska laster eller utrustning med höga startströmmar är det särskilt viktigt att kontrollera att de gränser som tillverkaren anger inte överskrids.

Endast 1 DIN-modul i bredd

Orbis UNO QRD utmärker sig genom sitt kompakta format. Den upptar endast 17,5 mm bredd, motsvarande en DIN-modul, vilket underlättar installation i befintliga elcentraler där utrymmet kan vara begränsat.

Den är avsedd för montering på 35 mm DIN-skena enligt EN 60715 och har ungefärliga yttermått på 17,5 x 90 x 66 mm.

Sido-skiva och enkel programmering

Sidoskivan gör det möjligt att direkt se och ändra driftintervallen. Programmeringen utförs genom att flytta de segment som motsvarar de perioder då kretsen ska vara till- eller frånkopplad.

Eftersom det är ett analogt system krävs inga menyer eller externa verktyg, vilket förenklar både den första idrifttagningen och senare tidsändringar.

Plomberbar transparent lucka

Programmeringsområdet har ett transparent, plomberbart fönster. Denna lösning gör det möjligt att visuellt kontrollera inställningen samtidigt som den hjälper till att förhindra oavsiktlig manipulering eller obehöriga ändringar.

Denna egenskap är särskilt användbar i bostadsrättsföreningar, offentliga byggnader, kontor, butiker och andra elcentraler som är tillgängliga för flera personer.

Låg egenförbrukning

Orbis angivna egenförbrukning är cirka 0,5 W, motsvarande 0,6 VA. Dess kvartsverk ger en gångprecision på ±1 sekund per 24 timmar vid en referenstemperatur på 23 °C.

IP20-skydd för installation i central

UNO QRD har skyddsklass IP20 enligt EN 60529 och klass II vid korrekt montering. Den är avsedd att installeras inuti elcentraler som är skyddade mot vatten och direkt åtkomst till plintarna.

Driftstemperaturområdet är mellan -10 och +45 °C. För transport och lagring anger Orbis ett intervall på -20 till +60 °C.

Användningsområden för Orbis UNO QRD

Den dagliga programmeringen och gångreserven gör att OB400232 kan användas i många applikationer där samma schema behöver upprepas automatiskt:

• Inomhus- och utomhusbelysning.
• Skyltfönster och ljusskyltar.
• Värmesystem.
• Vattenpumpar.
• Bevattningssystem.
• Poolreningsverk.
• Elektrisk utrustning i bostäder och gemensamma utrymmen.
• Kontor och butikslokaler.
• Offentliga byggnader.
• Kompatibla industriella och jordbruksrelaterade applikationer.

Tekniska egenskaper för Orbis UNO QRD OB400232

• Varumärke: Orbis.
• Referens: OB400232.
• Modell: UNO QRD.
• Typ: modulär analog tidurkopplare.
• Programmering: daglig.
• Skiva: 24 timmar.
• Antal segment: 96.
• Minsta manövertid: 15 minuter.
• Manöverprecision: ±5 minuter.
• Matning: 230 V AC ±10%.
• Frekvens: 50-60 Hz.
• Gångreserv: 150 timmar.
• Batteri: NiMH 1,2 V typ V80H, uppladdningsbart och utbytbart.
• Kontakttyp: normalt öppen.
• Potentialfri kontakt: ja, mellan plint 1-2.
• Brytförmåga: 16(4) A vid 250 V AC.
• Manuell styrning: automatisk / av / permanent på.
• Klockprecision: ±1 s/24 h vid 23 °C.
• Egenförbrukning: 0,6 VA, cirka 0,5 W.
• Maximal glödlampbelastning: 2500 W.
• Maximal fluorescerande belastning: 1200 VA.
• Maximal halogenbelastning 12 V AC: 2000 VA.
• Maximal halogenbelastning 230 V AC: 2500 W.
• Maximal lågförbrukningsbelastning: 1000 VA.
• Maximal downlight-belastning: 900 VA.
• Maximal LED-belastning: 100 VA.
• Montering: 35 mm DIN-skena.
• Antal moduler: 1.
• Bredd: 17,5 mm.
• Ungefärliga mått: 17,5 x 90 x 66 mm.
• Nettovikt: cirka 73 g.
• Anslutning: skruvplintar.
• Max ledararea: 4 mm².
• Max åtdragningsmoment: 0,8 Nm.
• Plomberbar lucka: ja.
• Skyddsklass: IP20 enligt EN 60529.
• Skyddsklass: Klass II vid korrekt montering.
• Märkimpulsspänning: 4 kV.
• Driftstemperatur: -10 till +45 °C.
• Transport- och lagringstemperatur: -20 till +60 °C.

Daglig programmering med reserv vid strömavbrott

Orbis UNO QRD OB400232 kombinerar enkelheten hos en analog tidurkopplare med en gångreserv på 150 timmar. Denna egenskap gör att klockan hålls igång vid tillfälliga strömavbrott, en viktig fördel jämfört med modellen UNO D utan reserv.

Den 15-minutersbaserade programmeringen, 16(4) A-kontakten, det utbytbara batteriet och formatet med en enda DIN-modul gör den till en särskilt praktisk lösning för att automatisera dagliga kretsar i elcentraler med begränsat utrymme.

Viktigt: referensen OB400232 avser den dagliga modellen UNO QRD med gångreserv. För veckoprogrammering erbjuder Orbis UNO QRS. Installationen ska utföras enligt tillverkarens anvisningar och med respekt för angivna maxlaster.
