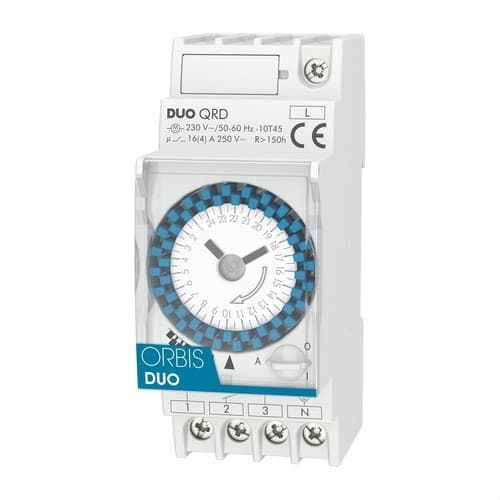

Analog timer switch 2 MOD.DUO QRD 230V

Den analoga tidurkopplaren Orbis DUO QRD, referens OB292032, är en modulär elektromekanisk programmerare utformad för att automatisera daglig till- och frånslagning av elektriska kretsar. Den fungerar vid 230 V, har en frontmonterad 24-timmars skiva med minsta programmeringsintervall på 30 minuter och har en gångreserv på över 150 timmar för att hålla klockan igång vid strömavbrott.

Med sitt format på 2 moduler kan den installeras direkt på 35 mm DIN-skena i elcentralen. DUO QRD har en växlande kontakt på 16(4) A vid 250 V AC, utbytbart uppladdningsbart batteri och en manuell trelägesväljare för att välja mellan automatisk drift, permanent tillslag och permanent frånslag.

Daglig programmering med 24-timmars skiva

Orbis DUO QRD använder en analog daglig programmeringsskiva som gör det enkelt att överblicka de inställda driftperioderna. Den inställda cykeln upprepas var 24:e timme, vilket är särskilt praktiskt för utrustning som ska fungera varje dag enligt samma schema.

Skivan har 48 segment och varje segment motsvarar ett intervall på 30 minuter. På så sätt kan olika till- och frånslagstider programmeras under dagen utan att använda skärmar, digitala menyer eller appar.

Minsta manövertid på 30 minuter

Minsta programmerbara tidsperiod är 30 minuter. Programmeringen görs genom att flytta skivans segment för de tidsintervall där kretsen ska vara aktiverad.

Detta mekaniska system ger en snabb och visuell inställning, särskilt lämplig för belysning, pumpar, värme, poolreningsverk och annan utrustning som inte kräver manövrering på några minuter eller sekunder.

Gångreserv på över 150 timmar

QRD-versionen har ett uppladdningsbart batteri som ger en gångreserv på över 150 timmar. Tack vare detta kan tidsmekanismen fortsätta att gå även vid tillfälliga avbrott i strömförsörjningen.

Denna funktion förhindrar att klockan omedelbart tappar tiden vid ett nätavbrott och gör det möjligt att behålla det inställda tidsschemat. Batteriet kan bytas enligt Orbis anvisningar.

Manuell trelägesväljare

Fronten har ett manuellt reglage som gör det möjligt att direkt välja ett av tre driftlägen:

• I - Permanent tillslag: håller utgångskontakten sluten oavsett programmering.
• 0 - Permanent frånslag: håller kretsen frånkopplad.
• A - Automatiskt: kretsen arbetar enligt tiderna som ställts in på skivan.

Denna funktion gör det möjligt att tillfälligt åsidosätta programmet vid underhåll, semesterperioder, tester eller andra situationer där lasten behöver styras manuellt.

Växlande kontakt på 16(4) A

DUO QRD har en potentialfri växlande kontakt med brytförmåga 16(4) A vid 250 V AC. Detta gör det möjligt att använda dess normalt öppna och normalt slutna kontakter beroende på styrkretsens behov.

Den maximala kapaciteten beror på vilken typ av last som ansluts, och Orbis rekommenderade belastningar måste följas.

• Glödlampor: upp till 3000 W.
• Fluorescerande lampor: upp till 1200 VA.
• Lågspänningshalogen 12 V AC: upp till 2000 VA.
• Halogen 230 V AC: upp till 3000 W.
• Energisnåla lampor: upp till 900 VA.
• LED-belysning: upp till 200 VA.

Kompakt format med 2 DIN-moduler

Programmeraren är avsedd för montering på symmetrisk 35 mm profil enligt EN 60715. Den upptar 2 DIN-moduler, motsvarande 35 mm bredd, vilket underlättar integrering tillsammans med dvärgbrytare, jordfelsbrytare och andra styr- och skyddskomponenter i elcentralen.

Yttermåtten är cirka 35 x 88 x 65 mm. Anslutningen sker via plintar för ledare upp till 4 mm².

Frontmonterad skiva med lättavläst visning

Till skillnad från andra analoga programmerare med sidomonterad skiva använder DUO-serien en frontmonterad skiva som gör det möjligt att snabbt kontrollera tid och programmerade perioder även efter installation i centralen.

Det transparenta locket skyddar programmeringsdelarna och hjälper till att förhindra oavsiktliga ändringar av segmenten vid normal användning.

Tidsmekanismens precision

Orbis anger för mekanismen en gångprecision på upp till ±1 sekund per dag vid en referenstemperatur på 23 °C. För den dagliga skivan är den angivna manöverprecisionen cirka ±5 minuter.

Den egna förbrukningen för tidurkopplaren är högst 0,5 W, vilket innebär att energibehovet för att hålla mekanismen i drift är lågt.

IP20-skydd och klass II

DUO QRD har kapslingsklass IP20 enligt EN 60529 och klass II vid korrekt montering. Den är avsedd att installeras i en elcentral som förhindrar åtkomst till anslutningarna när installationen är klar.

Driftstemperaturen ligger mellan -10 och +45 °C. Orbis rekommenderar dessutom att undvika installation direkt intill starkt induktiva laster, såsom kontaktorer eller transformatorer, som kan skapa kraftiga elektromagnetiska fält.

Användningsområden för Orbis DUO QRD

Den dagliga programmeringen och den växlande kontakten gör att denna tidurkopplare kan användas för att automatisera många hushålls-, kommersiella och professionella anläggningar.

• Poolreningsverk.
• Inomhus- och utomhusbelysning.
• Skyltfönster och ljusskyltar.
• Värmesystem.
• Vattenpumpar.
• Bevattningssystem.
• Elektrisk utrustning i bostäder och samfälligheter.
• Kompatibla kommersiella och industriella installationer.

Tekniska egenskaper för Orbis DUO QRD OB292032

• Märke: Orbis.
• Referens: OB292032.
• Modell: DUO QRD.
• Typ: modulär analog tidurkopplare.
• Programmering: daglig.
• Skiva: 24 timmar.
• Antal segment: 48.
• Minsta manövertid: 30 minuter.
• Matning: 230 V AC.
• Frekvens: 50-60 Hz.
• Kontakt: växlande.
• Brytförmåga: 16(4) A vid 250 V AC.
• Gångreserv: över 150 timmar.
• Batteri: uppladdningsbart och utbytbart.
• Gångprecision: ≤ ±1 s/dag vid 23 °C.
• Manöverprecision: cirka ±5 min med daglig skiva.
• Egen förbrukning: ≤0,5 W.
• Manuell styrning: permanent tillslag / automatiskt / permanent frånslag.
• Max last glödlampor: 3000 W.
• Max last fluorescerande: 1200 VA.
• Max last halogen 12 V AC: 2000 VA.
• Max last halogen 230 V AC: 3000 W.
• Max last energisnåla lampor: 900 VA.
• Max last LED: 200 VA.
• Montering: 35 mm DIN-skena enligt EN 60715.
• Bredd: 2 DIN-moduler, 35 mm.
• Ungefärliga mått: 35 x 88 x 65 mm.
• Max ledararea: 4 mm².
• Kapslingsklass: IP20 enligt EN 60529.
• Skyddsklass: Klass II vid korrekt montering.
• Märkimpulsspänning: 4 kV.
• Driftstemperatur: -10 till +45 °C.

Enkel daglig programmering och tålighet mot strömavbrott

Orbis DUO QRD OB292032 erbjuder en enkel lösning för att automatisera kretsar som upprepar samma schema varje dag. Den frontmonterade skivan underlättar både programmering och visuell kontroll, medan 30-minutersintervallen passar många hushålls- och yrkesapplikationer.

Den över 150 timmar långa gångreserven, det utbytbara uppladdningsbara batteriet, den växlande kontakten på 16(4) A och det kompakta formatet med två DIN-moduler gör den särskilt lämplig för installationer där man vill ha en lättinställd analog tidsstyrning som kan hålla klockan igång vid tillfälliga strömavbrott.

Viktigt: ansluten last måste följa Orbis gränsvärden för respektive typ av mottagare. Montering ska utföras i en elcentral av kvalificerad personal och enligt tillverkarens installations- och kopplingsanvisningar.
