Analog tidbrytare UNO D 230V

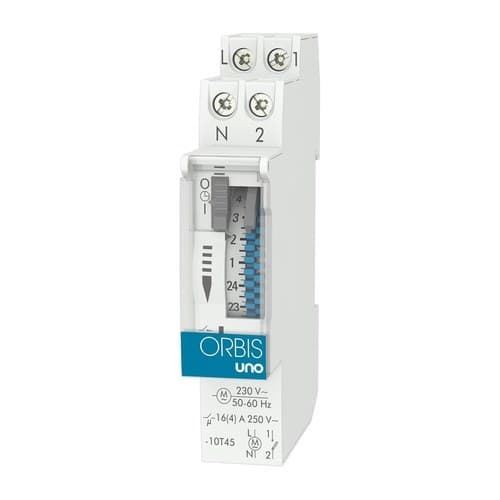

Den analoga tidurkopplaren Orbis UNO D, referens OB400132, är en modulär elektromekanisk programmerare utformad för att automatisera daglig till- och frånslagning av elektriska kretsar. Den fungerar med 230 V, har en 24-timmars skala med minsta programmeringsintervall på 15 minuter och erbjuder en potentialfri kontakt med kapacitet 16(4) A vid 250 V AC.

Den särskilt kompakta designen upptar endast 1 DIN-modul på 17,5 mm, vilket underlättar installation i elcentraler med begränsat utrymme. UNO D är avsedd för styrning av belysning, pumpar, klimatstyrning, bevattning och annan elektrisk utrustning som ska upprepa samma tidsschema varje dag. Denna version fungerar utan gångreserv och har en manuell OFF-Automatik-ON-väljare.

Daglig programmering på 24 timmar

Orbis UNO D använder en analog 24-timmars skala som gör det möjligt att omedelbart se de inställda till- och frånkopplingsperioderna. Det valda programmet upprepas automatiskt varje dag.

Programmeringen sker med hjälp av 96 integrerade segment på skalan. Varje segment motsvarar 15 minuter, vilket gör det möjligt att ställa in olika driftperioder under dygnet utan behov av skärmar, appar eller digital konfiguration.

Minsta kopplingstid på 15 minuter

UNO D:s minsta programmeringsintervall är 15 minuter. Denna upplösning är lämplig för många applikationer där automatisk styrning av utrustning under vissa tidsfönster krävs.

Den kan till exempel användas för att ställa in flera till- och frånslag under dagen för belysning, pumpar, klimatutrustning eller andra laster som är kompatibla med kontaktens kapacitet.

Version utan gångreserv

Referensen OB400132 avser specifikt versionen UNO D utan gångreserv. Tidmekanismen drivs synkroniserat med nätspänningen och har inget batteri som håller skalan igång vid strömavbrott.

Segmenten behåller den inställda programmeringen fysiskt, men efter ett avbrott i strömförsörjningen kan det bli nödvändigt att justera skalan till aktuell tid igen.

Manuell väljare OFF, automatisk och ON

Fronten har en väljare som gör det möjligt att välja mellan tre driftlägen och styra kretsen utan att ändra den inställda programmeringen:

• OFF: håller kretsen frånkopplad.
• Automatik: kopplar till och från utgången enligt skålans programmering.
• ON: håller kretsen permanent inkopplad.

Denna funktion underlättar underhåll, tester eller tillfälliga situationer där det är nödvändigt att tillfälligt åsidosätta tidprogrammet.

Potentialfri kontakt på 16(4) A

UNO D har en potentialfri utgångskontakt med nominell kapacitet 16(4) A vid 250 V AC. Denna konfiguration gör det möjligt att använda tidurkopplaren i olika styr- och effektkretsar, alltid inom de gränser som anges av Orbis.

Den maximala tillåtna effekten beror på vilken typ av last som ansluts, eftersom olika belysningstekniker har olika startströmmar och elektriska egenskaper.

Kompatibel med olika typer av belysning

Orbis anger följande rekommenderade maxlaster för UNO-tidurkopplaren:

• Glödlampor: upp till 2500 W.
• Fluorescerande lampor: upp till 1200 VA.
• Lågspänningshalogen 12 V AC: upp till 2000 VA.
• Halogen 230 V AC: upp till 2500 W.
• Energisnåla lampor: upp till 1000 VA.
• Downlights: upp till 900 VA.
• LED-belysning: upp till 100 VA.

Ultrakompakt format på 1 DIN-modul

En av Orbis UNO D:s främsta fördelar är dess lilla storlek. Enheten upptar endast 17,5 mm bredd, motsvarande en enda DIN-modul, och kan därför monteras i elcentraler där tillgängligt utrymme är begränsat.

Yttermåtten är ungefär 17,5 x 90 x 66 mm och den är avsedd för montering på 35 mm DIN-skena enligt EN 60715.

Transparent plomberbar lucka

Programmeringsområdet skyddas av en transparent plomberbar lucka. Denna lösning gör det möjligt att visuellt kontrollera tid och programmerade perioder samtidigt som den hjälper till att förhindra oavsiktlig påverkan eller obehöriga ändringar.

Denna egenskap är särskilt användbar i bostadsrättsföreningar, butiker, offentliga byggnader och elcentraler som är tillgängliga för flera användare.

Tidmekanismens precision

Orbis anger en driftprecision på cirka ±1 sekund per dag vid en referenstemperatur på 22 °C. Mekanismens egenförbrukning är cirka 0,5 W.

Eftersom det är ett elektromekaniskt system programmeras det direkt på den främre skalan och kräver inga externa enheter eller elektroniska inställningsprocedurer.

IP20-skydd och montage i central

UNO D har kapslingsklass IP20 enligt EN 60529 och skyddsklass II när den installeras korrekt. Den är avsedd för montering inuti skyddade elcentraler.

Driftstemperaturområdet är mellan -10 och +50 °C, vilket gör den lämplig för många bostads-, kommersiella och professionella installationer.

Tillämpningar för Orbis UNO D

Tack vare sin dagliga programmering och sitt format med en enda modul kan UNO D användas för att automatisera en bred variation av elektriska kretsar:

• Inomhus- och utomhusbelysning.
• Skyltfönster och ljusskyltar.
• Vattenpumpar.
• Bevattningssystem.
• Reningsverk och hjälputrustning för pooler.
• Kompatibel klimatutrustning.
• Elektrisk uppvärmning inom lastgränserna.
• Installationer i bostäder och samfälligheter.
• Butiker och kontor.
• Kompatibla tertiära och industriella applikationer.

Tekniska egenskaper för Orbis UNO D OB400132

• Varumärke: Orbis.
• Referens: OB400132.
• Modell: UNO D.
• Typ: elektromekanisk analog tidurkopplare.
• Programmering: daglig.
• Skala: 24 timmar.
• Antal segment: 96.
• Minsta kopplingstid: 15 minuter.
• Gångreserv: nej.
• Matning: 230 V AC.
• Frekvens: 50-60 Hz.
• Kontakt: potentialfri.
• Brytförmåga: 16(4) A vid 250 V AC.
• Manuell väljare: OFF / Automatik / ON.
• Driftprecision: ±1 s/dag vid 22 °C.
• Egenförbrukning: cirka 0,5 W.
• Maxlast glödlampor: 2500 W.
• Maxlast fluorescerande: 1200 VA.
• Maxlast halogen 12 V AC: 2000 VA.
• Maxlast halogen 230 V AC: 2500 W.
• Maxlast energisnåla lampor: 1000 VA.
• Maxlast downlights: 900 VA.
• Maxlast LED: 100 VA.
• Montering: 35 mm DIN-skena enligt EN 60715.
• Bredd: 1 DIN-modul, 17,5 mm.
• Ungefärliga mått: 17,5 x 90 x 66 mm.
• Lucka: transparent och plomberbar.
• Kapslingsklass: IP20 enligt EN 60529.
• Skyddsklass: Klass II vid korrekt montering.
• Driftstemperatur: -10 till +50 °C.

Daglig programmering på endast en modul

Orbis UNO D OB400132 erbjuder en kompakt och enkel lösning för att automatisera kretsar som upprepar samma tider dagligen. Dess 15-minutersintervall gör det möjligt att exakt konfigurera olika driftperioder under dygnets 24 timmar.

Kontakten på 16(4) A, den manuella trelägesväljaren, den plomberbara luckan och dess bredd på endast 17,5 mm gör UNO D till ett praktiskt val både för nya centraler och för renoveringar där utrymmet är begränsat.

Viktigt: denna referens avser versionen UNO D utan gångreserv. Om det behövs att klockan fortsätter gå vid strömavbrott erbjuder Orbis varianten UNO QRD med gångreserv. Installationen ska utföras enligt tillverkarens anvisningar och med respekt för angivna maxlaster.
