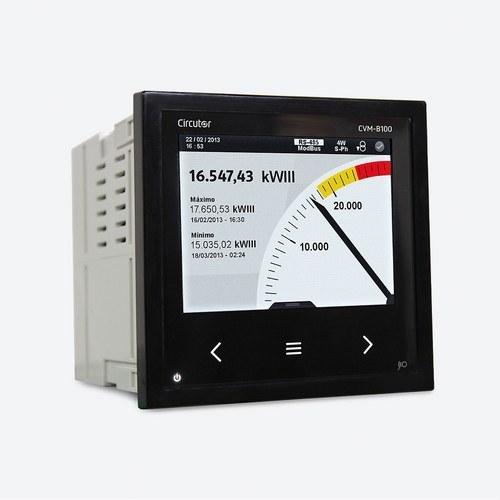

Trefasnätanalysator färgpanel CVM-B100-ITF-485-ICT2

Tre-fas nätanalysator Circutor CVM-B100-ITF-485-ICT2 (kod M56011) är en avancerad enhet designad för övervakning och kontroll av elektriska parametrar i mellan- och lågspänningsinstallationer. Med sin färg-TFT-skärm med hög upplösning och förmåga att mäta i fyra kvadranter (förbrukning och generering) presenteras denna utrustning som en komplett lösning för fördelningscentraler, vilket ger noggranna mätningar och en omfattande kontroll över alla aspekter relaterade till energiförbrukning.

Noggrann mätning och avancerad anslutning: CVM-B100 har en noggrannhet av Klass 0.5S för aktiv energi och kan utföra högprecisionsmätningar i trefasnät med 3 eller 4 ledare, tvåfas eller enfas, med möjlighet att använda ARON-anslutningar. Utrustad med RS-485-kommunikation och stöd för Modbus/RTU och BACnet-protokoll, kan enheten enkelt integreras i centrala energihanteringssystem, vilket möjliggör fjärrövervakning och avancerad konfiguration av utrustningen.

Expansions- och anpassningsfunktioner: CVM-B100 är fullt utbyggbar och tillåter inkorporering av upp till 4 ytterligare moduler för digitala in- och utgångar, analoga utgångar och avancerad kommunikation som Modbus/TCP, Mbus, LonWorks eller Profibus. Detta erbjuder stor flexibilitet för att anpassa sig till olika övervaknings- eller kontrollbehov i industriella eller kommersiella installationer. Dessutom möjliggör dess innovativa SCV-gränssnitt (Slide, Choose & View) enkel navigering och fullständig anpassning av de parametrar som visas på skärmen.

Programmerbara larm och konfigurerbara utgångar: Denna modell har 2 reläutgångar och 2 transistorutgångar, som kan konfigureras oberoende för att generera larm baserade på vilken som helst elektrisk parameter. Larmerna är helt programmerbara och tillåter definition av minimi- och maximivärden, fördröjningstider och låsvillkor. Dessutom är det möjligt att generera utgångspulser för mätning av inkrementella parametrar som energi, kostnader eller CO2-utsläpp.

Avancerad kontroll och valfri datalogger: Analysatorn kan fungera som en omvandlare till analoga signaler för vilken som helst momentan parameter, och tack vare sin förmåga att integreras i SCADA-system, möjliggör den fjärröverföring av data för centraliserad energihantering. En autonom datalogger med webbserver kan också läggas till, vilket möjliggör visning av historiska data via en standardwebbläsare.

Särskilda applikationer vid 400 Hz: CVM-B100 har också en version anpassad för drift i nät som arbetar vid 400 Hz, vilket gör den idealisk för applikationer inom sektorer som flyg, rymd, sjöfart och militär.

Tekniska specifikationer:

• Nominell spänning: 100-240 V~ (AC) / 120-300 Vdc (DC).
• Ingångsström: .../5 A | .../1 A | .../250 mA.
• Kommunikationsprotokoll: Modbus/RTU, BACnet.
• Energiprecision: Klass 0.5S.
• Skärm: 3,5-tums färg-TFT, med VGA-upplösning.
• Dimensioner: 96 x 96 mm.
• Skyddsnivå: IP 40 (Frontal), IP 65 (med tätning).
• Vikt: 0,516 kg.

Applikationer: CVM-B100-ITF-485-ICT2 är idealisk för installation i fördelningscentraler i industriella eller kommersiella miljöer där noggrann kontroll av energiförbrukning krävs. Dess förmåga att mäta i realtid, tillsammans med möjligheten att programmera larm och avancerad anslutning, gör den till ett oumbärligt verktyg för att optimera energiförbrukningen och minska driftskostnader.

Denna utrustning är en robust och mångsidig lösning för dem som söker en avancerad energihantering i elektriska installationer, vilket garanterar noggranna mätningar och full kontroll över elförbrukning och driftseffektivitet.
