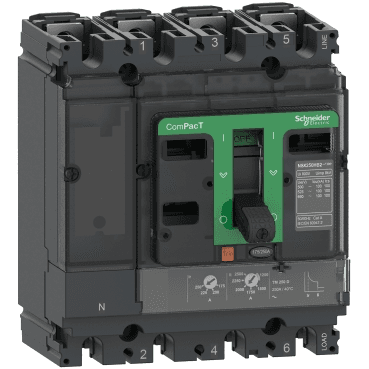

Automatbrytare ComPacT NSX100F 36kA AC 4P4R 80A TMD

Schneider Electrics automatsäkring ComPacT NSX100F 4P4R 80 A är en avancerad lösning designad för att skydda industriella och kommersiella elsystem. Denna fyrpoliga brytare (3 faser plus neutral) är utrustad med en magnetotermisk kontrollenhet (TMD) som erbjuder justerbart skydd mot termiska överbelastningar och magnetiska kortslutningar. Tack vare dess brytförmåga på 36 kA vid 415 V AC garanterar den säkerheten i elsystem med höga energibehov och förhindrar skador på utrustning och kretsar.

Denna automatsäkring har optimerats för att minska installationstiden med en ergonomisk design som underlättar kabeldragning och en förbättrad spak för enklare manuell drift. Dess kompakta design, med mått på 140 mm bredd, 161 mm höjd och 86 mm djup, gör den idealisk för applikationer som kräver optimering av utrymme utan att kompromissa med säkerhet eller prestanda.

Viktiga egenskaper:

• Märkström: 80 A
• Brytförmåga:
  • 36 kA vid 380/415 V AC
  • 85 kA vid 220/240 V AC
  • 25 kA vid 500 V AC
• Skydd:
  • Termiskt (justerbart mellan 0,7 och 1 x In)
  • Magnetiskt (fast inställt på 640 A)
• Antal poler: 4 (med skydd på alla 4 faser)

ComPacT NSX100F integrerar termisk-magnetisk teknik för att skydda mot långvariga överbelastningar och kortslutningar. Det termiska skyddet är justerbart, vilket gör det möjligt för användare att anpassa skyddströskeln baserat på deras installations egenskaper. Kortslutningsutlösningen är fastställd till 640 A, vilket garanterar snabb och effektiv respons i nödsituationer.

Denna modell är designad för att installeras fast på en bakplatta, med monteringsalternativ både horisontellt och vertikalt, vilket gör den extremt mångsidig för olika elskåpskonfigurationer. Dessutom sker anslutningen från framsidan för att underlätta åtkomst och underhåll.

Viktiga tekniska data:

• Märkdriftspänning (Ue): Upp till 690 V AC
• Isolationsspänning (Ui): 800 V AC
• Spänningstålighet (Uimp): 8 kV
• Mekanisk hållbarhet: 50 000 cykler
• Elektrisk hållbarhet:
  • 50 000 cykler vid 440 V
  • 30 000 cykler vid 440 V under last
  • 20 000 cykler vid 690 V under medellast
• Skydd mot överbelastning: Justerbart mellan 0,7 och 1 x In
• Skydd mot kortslutning: Fast på 640 A
• Vikt: 2,4 kg

Denna automatsäkring erbjuder även kompatibilitet med valfria tillbehör och möjliggör tillägg av upp till 5 platser för elektriska hjälpanordningar, vilket ökar dess flexibilitet och gör den till ett mycket anpassningsbart alternativ för olika applikationer. Tillbehören möjliggör övervakning av brytarens status och fjärrjusteringar, vilket ökar driftseffektiviteten och säkerheten.

Ytterligare egenskaper:

• Förbättrad ergonomi: Den nya manuella driftspaken erbjuder en mjukare och enklare kontroll, vilket förbättrar användbarheten av brytaren i miljöer med hög användning.
• Snabb installation: Den kompakta designen och frontåtkomst för anslutningar möjliggör snabbare installation och minskar underhållstiden.
• Avancerad säkerhetsteknik: Med kapacitet att tåla upp till 8 kV spänningstoppar är brytaren redo att arbeta pålitligt i krävande industriella miljöer.
• Utrymmesoptimering: Den kompakta storleken på denna automatsäkring möjliggör installation i elskåp som kräver hög komponenttäthet, vilket maximerar användningen av tillgängligt utrymme.

Typiska applikationer:

ComPacT NSX100F är idealisk för användning i industriella och kommersiella installationer, såsom fabriker, datacenter och kontorsbyggnader, där pålitligt skydd mot överbelastningar och kortslutningar krävs. Tack vare sin brytförmåga på 36 kA vid 415 V AC och sin robusta design kan denna automatsäkring hantera högkrävande kretsar utan att kompromissa systemets integritet.
