Motorbrytare MS116-4.0 2.5-4A

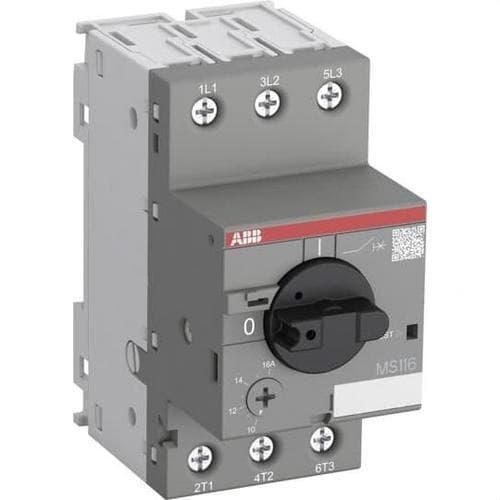

ABB MS116-4.0 motorskyddsbrytare, referens 1SAM250000R1008, är en manuell skyddsbrytare för motorer med termiskt inställningsområde från 2,5 till 4 A. Den integrerar termiskt skydd mot överbelastning och elektromagnetiskt skydd mot kortslutning, samt känslighet för fasbortfall, vilket gör det möjligt att skydda och manövrera motorer med en enda kompakt enhet.

Med 3 poler, utlösningsklass 10A och brytförmåga i drift på upp till 50 kA vid 400 V AC är MS116-4.0 avsedd för enfas- och trefasapplikationer. För trefasmotorer i AC-3-kategori anger ABB en märkeffekt på upp till 1,5 kW vid 400 V.

Inställningsområde från 2,5 till 4 A

ABB MS116-4.0:s termiska utlösare kan justeras mellan 2,5 och 4 A för att anpassa skyddet till den installerade motorns märkström.

Inställningen ska göras enligt motorns märkskylt och installationens egenskaper, så att motorskyddsbrytaren reagerar vid långvarig överbelastning utan att hela enheten behöver bytas när motorer inom detta område används.

Termiskt och elektromagnetiskt skydd

MS116 har två huvudsakliga skyddssystem:

• Termiskt skydd: verkar mot långvariga överbelastningar som kan orsaka överhettning av motorn.
• Elektromagnetiskt skydd: ger snabb reaktion vid höga kortslutningsströmmar.

Den momentana magnetiska utlösningen för denna referens är inställd på 50 A.

Skydd mot fasbortfall

ABB MS116 motorskyddsbrytare är känslig för fasbortfall. Denna egenskap är särskilt viktig i trefasmotorer, eftersom förlust av en fas kan orsaka strömbalans, momentförlust och överhettning av motorn.

Utlösningsklass 10A

MS116-4.0 tillhör utlösningsklass 10A enligt ABB:s specifikationer. Denna klass definierar skyddets tidskarakteristik vid överbelastning och är särskilt anpassad för motorer med normala starttider.

Brytförmåga på 50 kA vid 400 V

ABB anger för denna referens en nominell brytförmåga i drift, Ics, på 50 kA vid 400 V AC. Den ultimata brytförmågan, Icu, uppgår till 75 kA vid samma spänning.

Värdena varierar beroende på driftspänning:

• 230 V AC: Ics 50 kA / Icu 75 kA.
• 400 V AC: Ics 50 kA / Icu 75 kA.
• 440 V AC: Ics 6 kA / Icu 18 kA.
• 500 V AC: Ics 6 kA / Icu 15 kA.
• 690 V AC: Ics 2 kA / Icu 3 kA.

Upp till 1,5 kW vid 400 V i AC-3

För applikationer med trefasmotorer i användningskategori AC-3 och matning på 400 V anger ABB en driftseffekt på upp till 1,5 kW för MS116-4.0.

Det slutliga valet ska göras utifrån den märkström som anges av motortillverkaren, eftersom detta är den viktigaste referensen för korrekt inställning av det termiska skyddet.

3 poler för trefasmotorer och enfasapplikationer

MS116-4.0 har 3 huvudpoler. Den är särskilt avsedd för skydd av trefasmotorer, men ABB anger även användning av MS116-familjen i enfasapplikationer enligt tillämpligt kopplingsschema.

Integrerad frånskiljande funktion

Förutom att skydda motorn har enheten frånskiljande funktion. Det vridbara handtaget gör det möjligt att manuellt koppla till och från kretsen, med tydlig indikering av ON- och OFF-lägena.

Denna funktion gör att motorskyddsbrytaren kan användas som manöver- och isoleringsenhet inom de gränser och villkor som ABB anger.

Fria utlösningsmekanismen

MS116 har en fri utlösningsmekanism. Det innebär att enheten kan öppna sina kontakter när skyddet löser ut även om handtaget manuellt står i tillslaget läge.

Denna egenskap förhindrar att manuell påverkan på manöverdonet hindrar de interna skyddens automatiska funktion.

Temperaturkompensering

Det termiska skyddet har kompensation för variationer i omgivningstemperatur. ABB anger för MS116-serien ett kompenserat driftområde mellan -25 och +55 °C.

Denna egenskap bidrar till stabil funktion hos den termiska utlösaren vid normala temperaturvariationer i elskåpet.

Kompakt format på 45 mm

ABB MS116-4.0 har en bredd på endast 45 mm, vilket underlättar installation i automations- och styrskåp där utrymmet är begränsat.

De ungefärliga måtten är 45 mm bred, 85,6 mm hög och 90 mm djup, med en ungefärlig nettovikt på 265 g.

Montering på DIN-skena

Motorskyddsbrytaren är avsedd för montering på standardiserad DIN-skena, vilket underlättar integration tillsammans med kontaktorer, reläer, hjälpenheter och andra skydds- och manöverkomponenter.

Anslutning av huvudkretsen sker med skruvanslutningar.

Brett sortiment av ABB-tillbehör

MS116-familjen stöder många tillbehör som gör det möjligt att utöka motorskyddsbrytarens funktioner efter installationens behov. Bland tillgängliga alternativ finns:

• Hjälpkontakter.
• Signalkontakter.
• Underspänningsutlösare.
• Shuntutlösare.
• Kammar och trefas distributionsskenor.
• Matningsblock.
• Tillbehör för låsning mot obehörig manövrering.

Dessa tillbehör säljs separat och ska väljas utifrån den aktuella skåpkonfigurationen.

Skyddsklass IP20

Motorskyddsbrytaren har kapslingsklass IP20. Den är avsedd att installeras i lämpliga elskåp eller kapslingar som ger nödvändigt extra skydd mot beröring och miljöpåverkan.

Användningsområden för ABB MS116-4.0

• Skydd av trefasmotorer.
• Elpumpar.
• Fläktar och utsug.
• Kompatibla kompressorer.
• Industrimaskiner.
• HVAC-system.
• Transportband.
• Automations- och styrskåp.
• Utrustning med motorer upp till 1,5 kW vid 400 V inom angivet strömområde.

Tekniska egenskaper för ABB MS116-4.0

• Varumärke: ABB.
• Referens: 1SAM250000R1008.
• Modell: MS116-4.0.
• Typ: motorskyddsbrytare / manuell motorskyddsbrytare.
• Antal poler: 3.
• Max nominell ström Ie: 4 A.
• Termiskt inställningsområde: 2,5-4 A.
• Utlösningsklass: 10A.
• Termiskt överlastskydd: ja.
• Elektromagnetiskt kortslutningsskydd: ja.
• Känslighet för fasbortfall: ja.
• Inställning för momentan magnetisk utlösning Ii: 50 A.
• Ics vid 230 V AC: 50 kA.
• Ics vid 400 V AC: 50 kA.
• Ics vid 440 V AC: 6 kA.
• Ics vid 500 V AC: 6 kA.
• Ics vid 690 V AC: 2 kA.
• Icu vid 230 V AC: 75 kA.
• Icu vid 400 V AC: 75 kA.
• Icu vid 440 V AC: 18 kA.
• Icu vid 500 V AC: 15 kA.
• Icu vid 690 V AC: 3 kA.
• Märkdriftspänning Ue: upp till 690 V AC.
• Märksisolationsspänning Ui: 690 V.
• Frekvens: 50/60 Hz.
• Märkeffekt AC-3 vid 400 V: 1,5 kW.
• Frånskiljande funktion: ja.
• Manövrering: vridhandtag ON/OFF.
• Fri utlösningsmekanism: ja.
• Temperaturkompensering: ja.
• Driftstemperaturområde: -25 till +55 °C.
• Anslutningstyp: skruvanslutningar.
• Montering: DIN-skena.
• Skyddsklass: IP20.
• Bredd: 45 mm.
• Höjd: cirka 85,6 mm.
• Djup: cirka 90 mm.
• Nettovikt: cirka 0,265 kg.
• EAN: 4013614320316.

Komplett och kompakt motorskydd

ABB MS116-4.0 kombinerar skydd mot överbelastning, kortslutning och fasbortfall med funktioner för till- och frånkoppling samt frånskiljning i en enhet som endast är 45 mm bred. Dess inställningsområde från 2,5 till 4 A gör det möjligt att anpassa skyddet till olika motorer inom detta strömområde.

Utlösningsklass 10A, brytförmåga i drift på 50 kA vid 400 V och möjligheten att kombinera den med ABB-tillbehör gör 1SAM250000R1008 till en särskilt lämplig lösning för elskåp inom maskiner, pumpar, ventilation och industriell automation.

Viktigt: det termiska inställningsvärdet ska konfigureras enligt motorns faktiska märkström. Hjälpkontakter, utlösare och övriga tillbehör ingår inte i standardmotorskyddsbrytaren och måste köpas separat vid behov.
