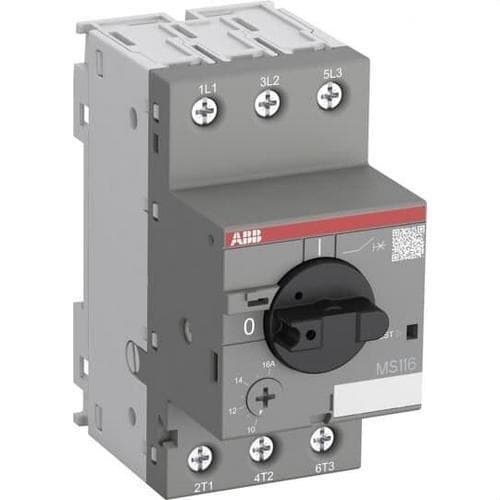

Motorbrytare MS116-1.6 1,00-1,60A

ABB motorskydd MS116-1.6, referens 1SAM250000R1006, är en manuell motorskyddsbrytare utformad för att utföra funktioner för manövrering, frånskiljning och skydd mot överbelastning, kortslutning och fasfel. Dess termiska inställningsområde på 1 till 1,6 A gör det möjligt att anpassa den till motorer vars märkström ligger inom detta intervall, vilket ger en kompakt lösning för elcentraler, automation och maskiner.

Denna modell har 3 poler, utlösningsklass 10A och ett momentant magnetiskt utlösningsvärde inställt på 20 A. Vid 400 V i AC-3-kategori är den avsedd för trefasmotorer upp till 0,55 kW. Den 45 mm breda designen gör det möjligt att integrera skydd och manuell manövrering på ett begränsat utrymme på DIN-skena.

Huvudegenskaper för ABB MS116-1.6 motorskydd

• Varumärke: ABB.
• Serie: MS116.
• Modell: MS116-1.6.
• Referens: 1SAM250000R1006.
• Typ: motorskydd eller manuell motorskyddsbrytare.
• Antal poler: 3.
• Termiskt inställningsområde: 1-1,6 A.
• Max nominell ström: 1,6 A.
• Utlösningsklass: 10A.
• Momentant magnetiskt utlösningsvärde: 20 A.
• Motoreffekt AC-3 vid 400 V: 0,55 kW.
• Märkdriftspänning: upp till 690 V AC.
• Frekvens: 50/60 Hz.
• Driftsbrytförmåga Ics vid 400 V: 50 kA.
• Slutlig brytförmåga Icu vid 400 V: 100 kA.
• Utlösningsmekanism: termomagnetisk.
• Skydd mot fasfel: ja.
• Temperaturkompensering: ja.
• Frånskiljningsfunktion: integrerad.
• Manövrering: vridhandtag.
• Montering: 35 mm DIN-skena.
• Anslutningar: skruvanslutningar.

Justerbart termiskt skydd mellan 1 och 1,6 A

Överbelastningsskyddet i ABB MS116-1.6 kan justeras mellan 1 och 1,6 A. Inställningen ska göras enligt den märkström som anges på den skyddade motorns märkskylt.

När en långvarig överbelastning överstiger det valda värdet, löser det termiska systemet ut och bryter kretsen. På så sätt hjälper motorskyddet till att förhindra skador orsakade av långvariga överströmmar som kan leda till överhettning av motorns lindningar.

Utlösningsklass 10A

MS116-1.6 tillhör utlösningsklass 10A. Denna klassificering definierar hur det termiska skyddet beter sig vid överbelastning och är avsedd för vanliga applikationer med motorer som har normala starttider.

Kombinationen av justerbart termiskt skydd och magnetisk utlösning gör att en enda enhet kan ge skydd mot två olika typer av överström: långvariga överbelastningar och höga strömmar som uppstår vid kortslutning.

Momentant magnetiskt utlösning vid 20 A

Det magnetiska skyddet i MS116-1.6 är inställt med en momentan utlösningsström på 20 A. När en hög kortslutningsström uppstår, reagerar den magnetiska mekanismen snabbt för att bryta kretsen och begränsa felets konsekvenser.

Denna snabba respons vid kortslutning gör det möjligt att använda motorskyddet som ett säkringsfritt skyddselement inom ABB:s angivna brytförmåga.

Brytförmåga 50 kA vid 400 V

ABB MS116-1.6 erbjuder en hög skyddsnivå mot kortslutning. Vid 400 V AC anger ABB en driftsbrytförmåga Ics på 50 kA och en slutlig brytförmåga Icu på 100 kA.

För andra spänningar varierar brytförmågan. Tillverkaren anger för denna modell:

• 230 V AC: Ics 50 kA / Icu 100 kA.
• 400 V AC: Ics 50 kA / Icu 100 kA.
• 440 V AC: Ics 50 kA / Icu 100 kA.
• 500 V AC: Ics 30 kA / Icu 100 kA.
• 690 V AC: Ics 30 kA / Icu 100 kA.

För trefasmotorer upp till 0,55 kW vid 400 V

MS116-1.6 är dimensionerad för en motoreffekt på 0,55 kW vid 400 V i AC-3-kategori. Detta gör den lämplig för små trefasmotorer som används i pumpar, fläktar, maskiner, hjälputrustning och automationssystem.

För korrekt val måste motorns faktiska märkström ligga inom det justerbara området 1 till 1,6 A, och även spänning, startförhållanden och installationens elektriska egenskaper måste kontrolleras.

Skydd mot fasfel

Motorskyddet har känslighet för fasfel. Förlust av en fas i en trefasmotor kan orsaka en betydande strömbalans och överhettning av de återstående lindningarna.

MS116:s termiska skydd är utformat för att reagera på dessa förhållanden och bidrar till att skydda motorn mot effekterna av onormal drift vid fasbortfall.

Temperaturkompensering

ABB MS116-serien har temperaturkompensering för omgivningstemperatur mellan -25 och +55 °C. Denna funktion hjälper till att bibehålla det termiska skyddets prestanda inom avsedda värden även om temperaturen i omgivningen där motorskyddet är installerat varierar.

ABB anger ett allmänt driftområde i öppet utförande på -25 till +70 °C, medan intervallet med temperaturkompensering ligger mellan -25 och +55 °C.

Fria utlösningsmekanism

MS116 har en fri utlösningsmekanism. Detta innebär att ett skyddstillstånd får enheten att öppna oavsett handtagets position eller manuell påverkan.

Denna egenskap förhindrar att kretsen hålls tvångsmässigt sluten när motorskyddet upptäcker ett tillstånd som kräver utlösning.

Vridhandtag med ON/OFF-indikering

Enheten har ett frontmonterat vridhandtag som gör det möjligt att manuellt slå till och från. Brytarens läge identifieras tydligt med ON- och OFF-markeringar.

Förutom att användas för manuell manövrering av motorn, integrerar MS116 en frånskiljningsfunktion som gör det möjligt att isolera kretsen inom de villkor och krav som ABB anger.

Driftspänning upp till 690 V

Huvudkretsen är avsedd för en märkdriftspänning upp till 690 V AC vid 50/60 Hz. Märkisolationsspänningen är också 690 V, medan den nominella impulstålighetsspänningen Uimp är 6 kV.

Dessa egenskaper gör det möjligt att använda motorskyddet i olika lågspänningsindustriella nät, så länge brytförmåga och övriga parametrar för den aktuella installationens spänning respekteras.

Kompakt format på 45 mm

En av MS116-seriens egenskaper är dess kompakta bredd på 45 mm. Detta underlättar installation av flera enheter i elskåp och minskar utrymmet som krävs för motorskydd.

Motorskyddets huvudmått är ungefär:

• Bredd: 45 mm.
• Höjd: 90 mm.
• Ungefärligt djup: 80,1 mm utan att vissa anslutningsmått beaktas.
• Vikt: cirka 0,265 kg.

Montering på DIN-skena

ABB MS116-1.6 är konstruerad för montering på TH35 DIN-skena enligt IEC 60715. Den är kompatibel med TH35-7,5 och TH35-15-skenor, som är vanliga i industriella el- och automationsskåp.

Den modulära designen gör det möjligt att kombinera den med ABB-kontaktorer och olika tillbehör i serien för motorskydd och styrning.

Skruvanslutningar

Denna referens använder skruvanslutningar för huvudkretsen. För MS116-versioner upp till 16 A anger ABB anslutningar för styva och flertrådiga ledare upp till 4 mm², samt flexibla ledare med ändhylsa beroende på använd konfiguration.

Det angivna åtdragningsmomentet för huvudanslutningarna är 0,8 till 1,2 Nm, med rekommenderad avisoleringslängd på 9 mm.

Skyddsklass

Motorskyddets kapsling har skyddsklass IP20, medan huvudanslutningarna har IP10 enligt ABB:s datablad. Enheten är avsedd att installeras i skåp, kapslingar och elsystem som ger den extra skyddsnivå som applikationen kräver.

Kompatibilitet med ABB-kontaktorer och tillbehör

MS116 ingår i ABB:s modulära system för motorskydd och manövrering. Den kan kombineras med kontaktorer, hjälpkontakter, signaleringskontakter, underspänningsutlösare, shuntutlösare och andra kompatibla tillbehör i serien.

Denna modularitet underlättar skapandet av direktstartare och andra motorstyrningskonfigurationer anpassade efter varje installations behov.

Användningsområden för ABB MS116-1.6

• Skydd av trefasmotorer.
• Industriella elskåp.
• Små pumpar.
• Fläktar och utsug.
• Kompressorer som är kompatibla med dess strömområde.
• Maskiner och automationsutrustning.
• Klimatanläggningar.
• Motorstyrningsinstallationer.
• Direktstartare kombinerade med kontaktorer.

Tekniska data för ABB MS116-1.6

• Tillverkare: ABB.
• Serie: MS116.
• Referens: 1SAM250000R1006.
• Modell: MS116-1.6.
• Typ: manuell motorskyddsbrytare.
• Poler: 3.
• Skyddade poler: 3.
• Nominell driftström: 1,6 A.
• Termiskt inställningsområde: 1-1,6 A.
• Utlösningsklass: 10A.
• Momentan utlösning Ii: 20 A.
• AC-3-effekt vid 400 V: 0,55 kW.
• Märkdriftspänning: 690 V AC.
• Märkisolationsspänning Ui: 690 V.
• Nominell impulstålighetsspänning Uimp: 6 kV.
• Frekvens: 50/60 Hz.
• Ics vid 230/400/440 V: 50 kA.
• Ics vid 500/690 V: 30 kA.
• Icu vid 230/400/440/500/690 V: 100 kA.
• Termiskt skydd: ja.
• Magnetiskt skydd: ja.
• Känslig för fasfel: ja.
• Temperaturkompensering: -25 till +55 °C.
• Drifttemperatur i öppet utförande: -25 till +70 °C.
• Förvaringstemperatur: -50 till +80 °C.
• Max driftshöjd: 2 000 m.
• Kapslingsklass: IP20.
• Terminalskyddsklass: IP10.
• Manövertyp: vridhandtag.
• Lägesindikering: ON/OFF.
• Anslutningstyp: skruv.
• Montering: TH35 DIN-skena.
• Bredd: 45 mm.
• Höjd: 90 mm.
• Huvuddjup: cirka 80,1 mm.
• Vikt: cirka 0,265 kg.
• Standarder: IEC/EN 60947-1, IEC/EN 60947-2 och IEC/EN 60947-4-1.

Kompakt skydd för motorer upp till 1,6 A

ABB MS116-1.6 kombinerar justerbart termiskt skydd, magnetisk utlösning, känslighet för fasfel, frånskiljning och manuell manövrering i en enda enhet. Dess område på 1 till 1,6 A gör det möjligt att anpassa skyddet till motorns märkström, medan dess klass 10A och höga brytförmåga ger en lösning särskilt utformad för skydd av lågspänningsmotorer.

Med en bredd på endast 45 mm och montering på DIN-skena kan den enkelt integreras i automationsskåp och kombineras med ABB-kontaktorer och tillbehör för att skapa kompletta start- och skyddssystem. Val och inställning ska göras enligt motorns märkström, nätspänning och de faktiska elektriska förhållandena i installationen.
