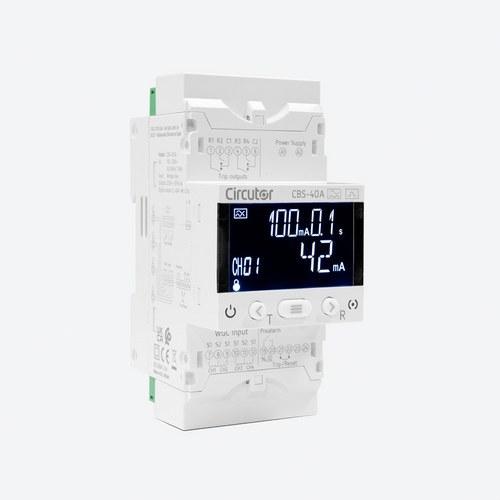

Differentialrelä central typ A ultraimmuniserad Circutor CBS-40A

Differentialreläcentral typ A Circutor CBS-40A, referens P12A70, är en enhet utformad för att ge ett robust och effektivt differentiellt skydd i elektriska installationer. Denna 3-moduls enhet är speciellt framtagen för att garantera elektrisk säkerhet genom att övervaka upp till fyra differentiella skyddsnätverk samtidigt, vilket erbjuder hög immunitet mot högfrekventa strömmar och säkerställer ett snabbt och effektivt svar på potentiella elektriska fel.

Funktionalitet och huvudegenskaper

CBS-40A är utrustad med fyra oberoende programmerbara reläer, som möjliggör kontroll av upp till fyra externa toroidtransformatorer av serien WGC/WGS, vilket gör det till en integrerad lösning för differentialsäkerhet i medelstora till stora installationer. Dessutom innehåller enheten ett förlarmrelä för att varna om potentiella händelser innan en utlösning sker, vilket ger ett extra säkerhetslager.

En av de mest framträdande aspekterna av denna enhet är dess superimmuniserade typ A-relä, som kan filtrera högfrekventa strömmar, vilket gör den mycket motståndskraftig mot elektriska störningar och ger en exakt mätning i verkligt effektivt värde (TRMS). Denna egenskap säkerställer att störningar i elnäten inte påverkar driften av de differentiella skydden, vilket är avgörande för kritiska installationer.

Justerbar känslighet och fördröjning

Känslighetsområdet för CBS-40A är brett och kan justeras från 0,03 A till 30 A, vilket gör det möjligt att anpassa enheten till olika typer av installationer och skyddsbehov. Dessutom är fördröjningstiden helt konfigurerbar, från 0,1 till 5 sekunder i olika alternativ, vilket underlättar dess anpassning för att passa de specifika egenskaperna hos varje elnät. Dessa justeringar tillåter att enheten agerar exakt och undviker oönskade utlösningar som skulle kunna avbryta elförsörjningen i onödan.

Gränssnitt och kontroll

Enheten har en negativ LCD-display och två indikator-LEDs, som ger realtidsinformation om status för skydden och anslutningarna. Dessutom gör dess tre-knapps tangentbord det möjligt att snabbt och enkelt göra justeringar och konfigurationer utan behov av ytterligare verktyg. Detta underlättar driften och underhållet av enheten, vilket säkerställer att skyddsparametrarna alltid är optimerade.

Installation och kompatibilitet

CBS-40A är utformad för att installeras på en DIN-skena, vilket förenklar dess integration i standard elskåp. Dess hölje av självsläckande V0-plast säkerställer ökad hållbarhet och säkerhet, vilket skyddar de interna komponenterna mot potentiella bränder eller överhettningar. Dessutom är enheten certifierad enligt internationella standarder som IEC 60947-2-M och IEC 62020-1, vilket garanterar dess kvalitet och säkerhet.

Tekniska specifikationer:

• Kod: P12A70
• Antal reläer: 4 utlösningsreläer för differential, 1 förlarmrelä
• Känslighet (IΔn): Justerbar från 0,03 A till 30 A
• Strömförsörjning: 110-230 V AC
• Fördröjning: Justerbar från 0,1 till 5 sekunder
• Frekvens: 50/60 Hz
• Energiförbrukning: 7,5 VA
• Sensortyp: Typ A (WGC)
• Ingångar: För anslutning av externa toroidtransformatorer
• Utgångar: 4 reläutgångar, 1 förlarmrelä
• Storlek: 52,5 x 118 x 74 mm
• Vikt: 0,303 kg
• Skyddsklass: IP 30 (IP 40 på fronten)
• Installationskategori: CAT III 300 V

Standarder och säkerhet

CBS-40A uppfyller de viktigaste internationella standarderna som IEC 60947-2-M och IEC 62020-1, vilket garanterar dess tillförlitlighet och säkerhet i alla miljöer. Dessutom är den utformad för att fungera inom ett brett temperaturområde, från -10 ºC till +60 ºC, vilket gör den lämplig för användning i olika typer av installationer och miljöförhållanden.

Ytterligare egenskaper:

• Ultrainmuniserat typ A-relä med filtrering av högfrekventa strömmar.
• 4 utlösningsreläer för differential och 1 förlarmrelä för ökat skydd.
• Känslighetsjustering från 0,03 A till 30 A.
• Konfigurerbar fördröjningstid från 0,1 till 5 sekunder, anpassad till installationens behov.
• LCD-display för visning av parametrar i realtid.
• Kompatibel med externa toroidtransformatorer WGC/WGS.

Sammanfattningsvis är differentialreläcentralen Circutor CBS-40A en avancerad lösning för kontroll och differentialsäkerhet i elektriska installationer, vilket ger en hög nivå av säkerhet, tillförlitlighet och energieffektivitet. Idealisk för installationer som kräver ett robust skydd anpassat till olika driftförhållanden.
