Differentialrelä 2 MODULER

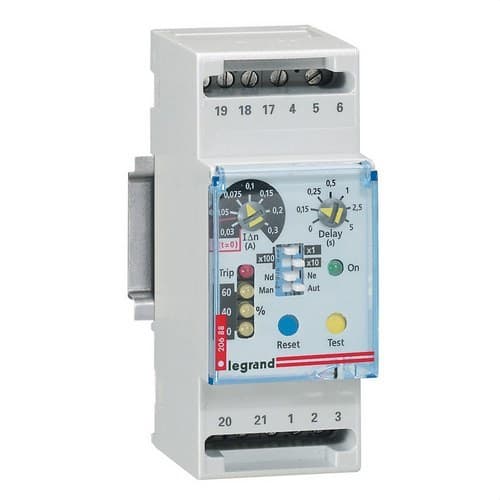

Legrand differentialrelä 026088 är en justerbar modulär enhet utformad för att upptäcka jordfelsströmmar och beordra frånkoppling av en kompatibel automatsäkring eller effektbrytare. Tillsammans med en toroidtransformator och en utlösningsspole för strömutlösning eller minspänning gör den det möjligt att lägga till jordfelskydd i anläggningar utrustade med Legrand DPX³ eller DPX³-I.

Den har justerbar differentialkänslighet, inställbar utlösningsfördröjning, indikering med flera LED-lampor och hjälpkontakt. Den matas med 230/240 volt växelström, fungerar vid 50 eller 60 hertz och upptar endast 2 moduler på DIN-skena.

Justerbart differentialrelä för Legrand DPX³-brytare

Referensen 026088 är avsedd för att kontinuerligt övervaka möjliga jordfelströmmar i elektriska installationer. Reläet tar emot signalen från en extern toroidtransformator som monteras runt kretsens ledare och jämför den uppmätta restströmmen med det valda känslighetsvärdet.

När läckströmmen når den inställda tröskeln och de angivna tidsvillkoren uppfylls skickar reläet en utlösningssignal till spolen som är kopplad till brytaren, vilket får kretsen att öppnas.

Jordfelskydd med relä och toroidtransformator

Legrand 026088 är inte en fristående jordfelsbrytare. För att utföra skyddsfunktionen måste den arbeta tillsammans med en kompatibel toroid och en utlösningsspole för strömutlösning eller minspänning installerad i automatsäkringen eller motsvarande brytare.

Denna arkitektur gör det möjligt att lägga till jordfelskydd till effektbrytare och anpassa utlösningsparametrarna efter installationens specifika behov.

Justerbar differentialkänslighet

En av reläets främsta fördelar är möjligheten att justera utlösningsströmmen för differentialskyddet. Det tillgängliga intervallet beror på den anslutna toroidtransformatorn.

Med toroidtransformatorer med mindre kompatibel diameter anger Legrand känslighetsvärden från 0,03 ampere till 30 ampere, med olika mellanliggande justeringssteg.

Bland de tillgängliga värdena finns 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 och 30 ampere, beroende på vilken toroid som används.

Justerbar utlösningsfördröjning upp till 5 sekunder

Legrand 026088 gör det också möjligt att ställa in aktiveringsfördröjningen. De valbara tiderna är:

• 0 sekunder.
• 0,15 sekunder.
• 0,25 sekunder.
• 0,5 sekunder.
• 1 sekund.
• 2,5 sekunder.
• 5 sekunder.

Denna justering gör det möjligt att anpassa skyddets respons och underlättar samordningen mellan olika nivåer i en elektrisk installation när konstruktionen kräver olika utlösningstider.

Differentialrelä typ A

Legrand klassificerar denna referens som ett differentialrelä typ A. Denna typ av skydd är avsedd att upptäcka sinusformade växelströmsdifferentialströmmar och pulserande likströmmar inom de villkor som gäller för denna klass.

Valet av känslighetsvärde, tidsfördröjning och toroid ska göras enligt kretsens egenskaper och de skyddskrav som gäller för installationen.

LED-indikatorer för övervakning av läckström

Reläets front har flera LED-indikatorer som underlättar visuell övervakning av skyddets status.

• 1 grön LED: visar att reläet har matningsspänning.
• 3 gula LED: visar nivåer av isolationsfelström motsvarande 20, 40 och 60 procent av den inställda tröskeln.
• 1 fast röd LED: visar att det inställda jordfelsvärdet har uppnåtts eller överskridits.
• 1 blinkande röd LED: signalerar avbrott eller bristande kontinuitet i anslutningen mellan toroidtransformatorn och reläet.

Denna indikering gör det möjligt att snabbt kontrollera utvecklingen av läckströmmen och underlättar identifiering av vissa anslutningsfel.

Stegvis kontroll av isolationsnivån

De tre gula indikatorerna gör det möjligt att stegvis visa jordfelsströmmens nivå i förhållande till den valda tröskeln. Nivåerna 20, 40 och 60 procent ger förhandsinformation innan den inställda strömmen för reläets utlösning uppnås.

Denna indikering kan vara särskilt användbar vid underhåll och felsökning av installationer, eftersom den gör det möjligt att observera ökningar av restströmmen innan utlösning sker.

Inbyggd hjälpkontakt

Legrand 026088 har en hjälpkontakt som kan användas i installationens styr- eller signaleringssystem.

Integreringen av denna kontakt underlättar övervakningen av reläets status i elcentraler och kompatibla styrsystem.

Förseglingsbar frontlucka

Enheten har en fällbar och förseglingsbar frontlucka. Detta skydd täcker inställningarna och begränsar oavsiktliga eller obehöriga ändringar av de konfigurerade parametrarna.

Denna egenskap är särskilt användbar i professionella installationer där det är viktigt att bevara de inställningar för känslighet och tidsfördröjning som fastställts vid idrifttagningen.

Kompatibel med Legrand toroidtransformatorer

Reläet ska användas tillsammans med de kompatibla Legrand-toroider som anges för referens 026088. Tillverkarens aktuella dokumentation omfattar olika diametrar för att anpassas till olika kabeltvärsnitt och installationsstorlekar.

Vald toroiddiameter påverkar det minsta tillgängliga intervallet för differentialkänslighet, och därför måste den väljas tillsammans med reläet utifrån kretsens elektriska och fysiska egenskaper.

Modulär montering på DIN-skena

Reläet är konstruerat för att monteras direkt på DIN-skena i elcentraler. Det upptar en bredd motsvarande 2 moduler, vilket underlättar integrationen tillsammans med andra styr- och skyddsenheter.

Det modulära formatet gör det möjligt att samla funktionerna för detektering och inställning i centralen, medan toroidtransformatorn installeras runt de ledare som ska övervakas.

Matning vid 230/240 volt

Legrand 026088 fungerar med en matningsspänning på 230/240 volt växelström och en frekvens på 50 eller 60 hertz.

Den främre gröna LED-lampan visar visuellt att reläet är korrekt matat och redo att utföra differentialövervakning.

Användning med DPX³- och DPX³-I-brytare

Legrand anger denna referens för att ge jordfelskydd när den kombineras med DPX³-automatsäkringar utrustade med utlösningsspole eller med kompatibla DPX³-I-brytare.

När reläet upptäcker en jordfelsström som överstiger den valda nivån överför det motsvarande signal till den anslutna spolen för att få frånkopplingsenheten att öppna.

Tekniska egenskaper för Legrand 026088

• Varumärke: Legrand.
• Referens: 026088.
• EAN: 3245060260880.
• Produkttyp: justerbart modulärt differentialrelä.
• Typ av differentialskydd: typ A.
• Användning: differentialskydd kopplat till kompatibla DPX³- och DPX³-I-brytare.
• Funktion: detektering med extern toroidtransformator.
• Differentialkänslighet: justerbar beroende på ansluten toroid.
• Minsta tillgängliga känslighet: 0,03 ampere med kompatibla toroider.
• Högsta tillgängliga känslighet: 30 ampere.
• Justerbar tidsfördröjning: 0; 0,15; 0,25; 0,5; 1; 2,5 och 5 sekunder.
• Matningsspänning: 230/240 volt växelström.
• Frekvens: 50 eller 60 hertz.
• Matningsindikator: grön LED.
• Läckströmsnivåindikatorer: 3 gula LED vid 20, 40 och 60 procent.
• Felsindikator: röd LED.
• Detektering av avbrott mellan toroid och relä: ja, via blinkande röd LED.
• Hjälpkontakt: ingår.
• Frontlucka: fällbar och förseglingsbar.
• Montering: DIN-skena.
• Antal moduler: 2.
• Kräver toroidtransformator: ja.
• Kräver kompatibel utlösningsspole: ja.

Justerbart differentialskydd för effektcentraler

Legrand differentialrelä 026088 gör det möjligt att lägga till ett justerbart differentialskydd i installationer med kompatibla effektbrytare, med reglering av både känslighet och aktiveringstid.

Dess 2-modulers format, LED-indikatorer, hjälpkontakt, förseglingsbar lucka och kompatibilitet med olika toroidtransformatorer underlättar integrationen i elcentraler där läckströmmar måste övervakas och utlösningen anpassas till installationens specifika egenskaper.
