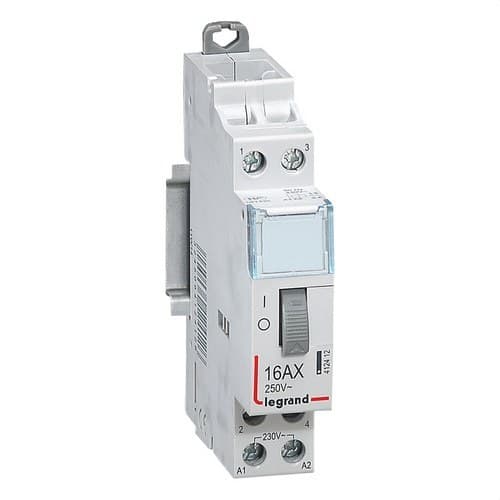

Teleruptor 16A 2NA BOB. 230V

Legrand CX³ impulsrelä 412412 är en modulär enhet utformad för styrning av elektriska kretsar med impulser. Den har en märkström på 16 ampere, bipolär konfiguration med 2 normalt öppna kontakter och en manöverspole på 230 volt växelström.

Funktionen gör att kontaktläget ändras varje gång reläet får en elektrisk impuls, vilket gör det särskilt praktiskt för att styra samma krets från flera tryckknappar. Det är en vanlig lösning för centraliserad styrning av belysningskretsar i bostäder, kommersiella byggnader och andra elinstallationer.

Legrand CX³ bipolärt impulsrelä 16 ampere

Artikelnummer 412412 tillhör den modulära serien CX³ från Legrand. Dess konfiguration omfattar 2 normalt öppna kontakter, vilket gör det möjligt att manövrera två kontakter samtidigt via spolen.

Kontaktens märkström är 16 ampere och den tilldelade spänningen för effektkretsen uppgår till 250 volt växelström, vilket gör den lämplig för vanliga styr- och automationsapplikationer i elinstallationer.

Styrning med elektriska impulser

Till skillnad från en konventionell kontaktor som behöver ha spolen kontinuerligt spänningssatt för att behålla ett visst läge, använder ett impulsrelä styrimpulser för att mekaniskt ändra kontaktläget.

Varje impuls som spolen tar emot ändrar enhetens tillstånd. Detta gör det möjligt att styra en krets med flera tryckknappar anslutna till samma system, utan behov av växel- och korskopplare i installationer med många styrpunkter.

Manöverspole på 230 volt

Legrand 412412 har en spole för växelström med nominell manöverspänning på 230 volt. Enligt tillverkarens tekniska data klarar den ett styrspänningsområde mellan 210 och 250 volt.

Det tillåtna frekvensområdet är mellan 50 och 60 hertz, vilket underlättar integration i konventionella elinstallationer matade med 230 volt.

2 normalt öppna kontakter

Detta impulsrelä har 2 normalt öppna kontakter, även betecknade 2 NO. Det har inga normalt slutna kontakter och inga växlande kontakter.

När motsvarande styrimpuls ges ändrar mekanismen kontaktläget och håller det nya läget mekaniskt tills en ny impuls tas emot.

Perfekt för belysningskretsar styrda från flera punkter

En av de vanligaste användningarna för impulsreläer är styrning av belysning från flera tryckknappar. I stället för att använda kombinationer av växel- och korskopplare skickar tryckknapparna impulser till impulsreläet som är installerat i elcentralen.

Detta system är särskilt användbart i korridorer, trappor, gemensamma utrymmen, stora rum, kommersiella installationer och andra miljöer där flera manöverpunkter behövs för samma krets.

Modulmontering på DIN-skena

Legrand CX³ 412412 är utformad för installation på DIN-skena i elcentraler. Den upptar endast 1 modul, vilket gör det möjligt att utnyttja utrymmet effektivt tillsammans med dvärgbrytare, jordfelsbrytare och andra modulära enheter.

Bredden är 17,8 millimeter, höjden 95 millimeter och det totala djupet cirka 70,2 millimeter. Legrands angivna installationsdjup är 44 millimeter.

Centraliserad styrning med mekanisk funktion

Legrand klassificerar denna enhet som en mekanism för centraliserad styrning. Den mekaniska låsningen håller kontaktläget efter varje impuls, vilket gör det möjligt att styra kretsen utan att styrsignalen behöver vara permanent aktiv.

Denna egenskap gör impulsreläet särskilt lämpligt för installationer där man vill centralisera den elektriska styrningen från olika punkter med hjälp av tryckknappar.

Kompatibel med tillbehör i serien

Standardimpulsreläer i CX³-serien är utformade för att kunna kombineras med vissa kompatibla tillbehör och hjälpenheter från Legrand, vilket gör det möjligt att utöka styrmöjligheterna eller anpassa systemet efter installationens specifika behov.

Val av tillbehör ska alltid göras efter att kompatibiliteten med artikel 412412 och det planerade kopplingsschemat har kontrollerats.

Tekniska egenskaper för Legrand 412412

• Varumärke: Legrand.
• Serie: CX³.
• Artikelnummer: 412412.
• EAN: 3245064124126.
• Produkttyp: modulärt impulsrelä.
• Funktion: centraliserad styrning med impulser.
• Funktion: mekanisk.
• Antal poler: 2.
• Antal normalt öppna kontakter: 2.
• Antal normalt slutna kontakter: 0.
• Antal växlande kontakter: 0.
• Märkström: 16 ampere.
• Spänning för effektkrets: upp till 250 volt växelström.
• Nominell spänning för spolen: 230 volt växelström.
• Styrspänningsområde: mellan 210 och 250 volt.
• Styrfrekvens: mellan 50 och 60 hertz.
• Montering: DIN-skena.
• Antal moduler: 1.
• Bredd: 17,8 millimeter.
• Höjd: 95 millimeter.
• Djup: 70,2 millimeter.
• Installationsdjup: 44 millimeter.
• Tillämplig standard: EN 60669-2-2.

Kompakt lösning för att styra en krets från flera tryckknappar

Legrand CX³ impulsrelä 412412 kombinerar en manövreringskapacitet på 16 ampere, två normalt öppna kontakter och en 230 volts spole i ett kompakt format på endast 1 modul.

Den impulsstyrda funktionen förenklar särskilt utformningen av installationer där en krets ska manövreras från många punkter. Tack vare montering på DIN-skena och integrationen i Legrands modulära CX³-serie är det en praktisk lösning för styrning av belysning och andra kompatibla kretsar från elcentralen.
