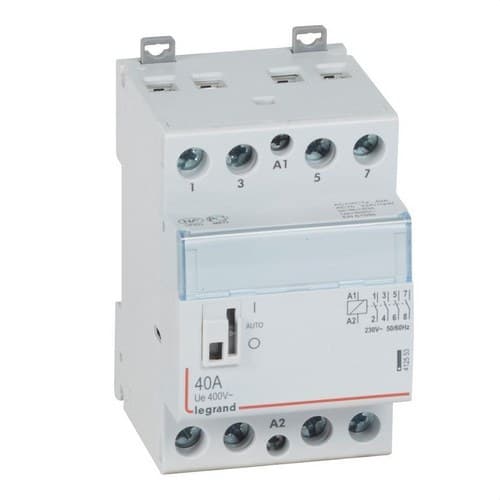

Kontaktor 40A 4NO 230V

Legrand CX³ kontaktor 412553 är en modulär enhet avsedd för styrning av elektriska laster med hög effekt. Den har 4 poler med 4 normalt öppna kontakter, en märkström på 40 ampere och en styrspole på 230 volt växelström.

Utformad för installation i elcentraler på DIN-skena, gör den det möjligt att styra laster som värmesystem, belysningskretsar och pumpar via en styrsignal. Dess modulära format och manuella frontmanövrering underlättar både integration i centralen och kontroll- samt underhållsarbeten.

Legrand CX³ kontaktor 40 ampere med 4 normalt öppna kontakter

Referensen 412553 tillhör Legrands modulära kontaktorserie CX³. Den har 4 normalt öppna effektkontakter, vilket innebär att kontakterna förblir öppna när spolen inte är aktiverad och sluts när kontaktorn får motsvarande styrsignal.

Denna konfiguration möjliggör samtidig manövrering av flera ledare med ett enda elektriskt kommando, vilket underlättar automatisering och fjärrstyrning av olika typer av laster.

Styrspole på 230 volt

Kontaktorn är utrustad med en exciteringsspole på 230 volt växelström. Enligt Legrands tekniska datablad ligger det tillåtna exciteringsspänningsområdet mellan 195 och 253 volt.

När spolen får spänning ändrar den interna mekanismen effektkontakternas läge. När styrsignalen upphör återgår kontakterna till sitt normala driftläge.

Märkström på 40 ampere

Legrand 412553 klarar en användningsström på 40 ampere i kategori AC-7a eller AC-1, kategorier som är kopplade till huvudsakligen resistiva eller lätt induktiva laster.

För tillämpningar i kategorierna AC-7b eller AC-3 anger Legrand en användningsström på 22 ampere. Valet av kontaktor ska alltid göras med hänsyn till lasttyp och användningskategori, inte enbart den maximala märkströmmen.

Tillämpningar inom värme, belysning och pumpar

Legrand anger denna kontaktor för styrning av laster med hög förbrukning, inklusive tillämpningar som elektriska värmesystem, belysningsanläggningar och pumpar.

Kontaktorn separerar styrkretsen från effektkretsen, så att en elektrisk signal med lägre förbrukning kan styra inkoppling och frånkoppling av huvudlasten.

Denna egenskap är särskilt användbar i automatiserade installationer, elcentraler, energistyrningssystem och kretsar som kräver frekventa manövrer eller styrning från externa enheter.

4 poler för kretsar upp till 400 volt

Enheten har 4 poler och är konstruerad för en nominell driftspänning på 400 volt växelström. Denna konfiguration gör den lämplig i installationer där en gemensam manövrering av flera ledare krävs.

De 4 huvudkontakterna är normalt öppna. Modellen har inga normalt slutna huvudkontakter.

Manuell frontmanövrering för test och underhåll

Kontaktorn har en manuell manövrering åtkomlig från fronten efter att motsvarande kåpa tagits bort. Denna mekanism möjliggör test- och underhållsfunktioner direkt på enheten.

Manövreringen gör det möjligt att välja permanenta lägen för inkoppling eller frånkoppling utan automatisk återgång, vilket underlättar vissa kontroller vid installation, felsökning eller underhåll.

Modulformat på 3 moduler

Legrand CX³ 412553 är avsedd för montering på DIN-skena i elcentraler och upptar en bredd motsvarande 3 moduler.

Den har två fästsystem för skenan, ett upptill och ett nedtill, utformade för att underlätta montering och demontering av enheten.

Den möjliggör även insättning av en kamfördelningsskena av gaffeltyp från ovansidan, vilket förenklar vissa matningskonfigurationer i centralen.

Etikettfönster för identifiering av kretsen

Fronten har ett etikettfönster som gör det möjligt att visuellt identifiera kretsen eller lasten som kontaktorn styr. Detta är särskilt praktiskt i elcentraler med många styr- och skyddsenheter.

Tydlig identifiering underlättar driftsättning, inspektion, underhåll och felsökning.

Kompatibel med Legrand-tillbehör

Kontaktorn kan utrustas med kompatibla Legrand-tillbehör. Tillverkaren anger uttryckligen möjligheten att kombinera den med tillbehör med referens 412431, vilket gör det möjligt att utöka signalerings- eller styrfunktionerna efter projektets behov.

Kapacitet för olika typer av belysning

Utöver allmänna effektapplikationer anger Legrand specifika värden för olika belysningslaster. Den maximala lasten för glödlampor är 5 000 watt.

För lysrör är den angivna maximala kapaciteten 3 100 voltampere, upp till 3 400 voltampere i duo-kretsar och 1 400 voltampere i vissa installationer med parallellkompensering.

Dessa värden ska beaktas tillsammans med de specifika egenskaperna hos armaturerna och den krets som ska styras.

Mått och installation

Kontaktorn har en bredd på 68 millimeter, en höjd på 94 millimeter och ett djup på 53,4 millimeter. Legrands angivna installationsdjup är 44 millimeter.

Det modulära formatet gör att den kan integreras tillsammans med dvärgbrytare, jordfelsbrytare, tidur, impulsreläer och andra skydds- och automationsenheter i elcentralen.

Skydd och standard

Legrand 412553 har skyddsklass IP2X och är tillverkad enligt standarden IEC/EN 61095, som är specifik för elektromekaniska kontaktorer avsedda för hushålls- och liknande tillämpningar.

Tekniska egenskaper för Legrand 412553

• Varumärke: Legrand.
• Serie: CX³.
• Referens: 412553.
• EAN: 3245064125536.
• Produkttyp: modulär effektkontaktor.
• Antal poler: 4.
• Normalt öppna kontakter: 4.
• Normalt slutna kontakter: inga.
• Användningsström AC-7a eller AC-1: 40 ampere.
• Användningsström AC-7b eller AC-3: 22 ampere.
• Nominell driftspänning: 400 volt växelström.
• Spolens märkspänning: 230 volt växelström.
• Exciteringsspänningsområde: mellan 195 och 253 volt.
• Montering: DIN-skena.
• Bredd: 3 moduler.
• Fysisk bredd: 68 millimeter.
• Höjd: 94 millimeter.
• Djup: 53,4 millimeter.
• Installationsdjup: 44 millimeter.
• Skyddsklass: IP2X.
• Manuell frontmanövrering: ja.
• Etikettfönster: ja.
• Möjlighet att lägga till tillbehör: ja.
• Kompatibelt tillbehör angivet av Legrand: referens 412431.
• Maxlast för glödlampor: 5 000 watt.
• Maxlast för lysrör: 3 100 voltampere.
• Standard: IEC/EN 61095.

Modulär kontaktor för automatisering av laster med hög effekt

Legrand CX³ 412553 kombinerar 4 normalt öppna kontakter, kapacitet upp till 40 ampere och en styrspole på 230 volt, vilket ger en kompakt lösning för elektrisk styrning av värme, belysning, pumpar och andra kompatibla laster.

Montering på DIN-skena, 3-modulers format, manuell frontmanövrering, etikettfönster och möjlighet att komplettera med tillbehör gör den lätt att integrera i bostads-, kommersiella och andra elcentraler som kräver tillförlitlig och centraliserad manövrering av effektkretsar.
