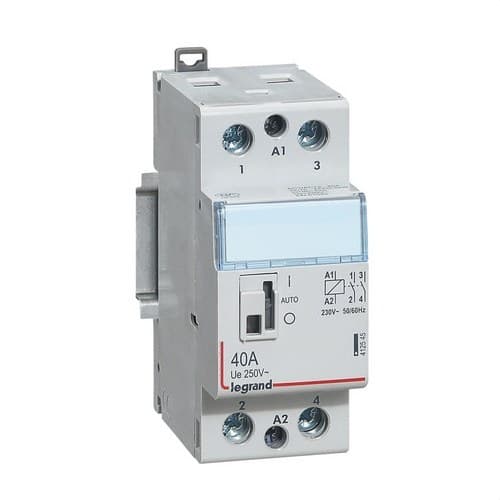

Kontaktor 40A 2NO 230V

Legrand CX³ kontaktor 412545 är en modulär enhet utformad för fjärrstyrning av elektriska laster. Den har 2 poler med 2 normalt öppna kontakter, en märkström på 40 ampere och en styrspole på 230 volt växelström.

Den är särskilt avsedd för manövrering av laster som belysningskretsar, värmesystem och pumpar. Montering på DIN-skena, formatet med 2 moduler och den manuella frontmanövreringen underlättar integrationen i bostads-, kommersiella och andra automations- och styrinstallationer.

Legrand CX³ kontaktor 40 ampere och 2 normalt öppna kontakter

Referensen 412545 tillhör Legrands serie av modulära CX³-kontaktorer. Den har 2 normalt öppna effektkontakter, som förblir öppna när spolen inte är aktiverad och sluts när enheten får motsvarande styrsignal.

Denna konfiguration gör det möjligt att koppla in och ur en elektrisk last via en extern order, med åtskillnad mellan styrkrets och effektkrets.

Styrspole på 230 volt

Kontaktorn har en styrspole på 230 volt växelström. Legrand anger ett aktiveringsspänningsområde mellan 195 och 253 volt.

När spänning läggs på spolen aktiverar mekanismen effektkontakterna och gör det möjligt att mata den anslutna lasten. När styrsignalen försvinner återgår kontakterna till sitt normalläge.

Ström upp till 40 ampere

Legrand 412545 klarar en användningsström på 40 ampere i kategorierna AC-7a eller AC-1, som används för huvudsakligen resistiva eller lätt induktiva laster.

För tillämpningar i kategorierna AC-7b eller AC-3, som är kopplade till vissa motorlaster, är den angivna användningsströmmen från Legrand 22 ampere.

Valet av kontaktor ska göras med hänsyn till både strömstyrka, lasttyp och motsvarande användningskategori.

Användningsspänning 250 volt

Denna bipolära kontaktor är konstruerad för att arbeta med en nominell driftspänning på 250 volt växelström. Dess 2 poler möjliggör samtidig manövrering av två ledare med en enda styrsignal.

Denna konfiguration är särskilt lämplig för enfaskretsar och andra tillämpningar som är kompatibla med enhetens elektriska egenskaper.

Styrning av belysning, värme och pumpar

Legrand anger denna kontaktor för styrning av högförbrukande laster, inklusive belysningsinstallationer, värmesystem och pumpar.

Enheten gör det möjligt för en styrsignal att hantera inkoppling och frånkoppling av effektkretsen, vilket underlättar integration med termostater, tidur, energihanteringssystem och andra kompatibla automationsenheter.

Manuell frontmanövrering

Legrand CX³ 412545 har en manuell manövrering åtkomlig från fronten efter att motsvarande kåpa tagits bort.

Denna manövrering gör det möjligt att direkt påverka kontaktorn för provning, kontroll och underhåll. Legrand anger möjligheten att välja ett permanent läge för inkoppling eller frånkoppling utan automatisk återgång.

Modulformat med 2 moduler

Kontaktorn är avsedd för installation på DIN-skena och upptar en bredd motsvarande 2 moduler, vilket underlättar integration tillsammans med dvärgbrytare, jordfelsbrytare, tidur, impulsreläer och andra modulära enheter.

Den har två fästsystem för DIN-skenan, placerade upptill och nedtill, för att förenkla installation och demontering.

Kompatibel med matningskam

Utformningen möjliggör installation av en gaffeltypad matningskam från ovansidan, vilket underlättar vissa eldistributionslösningar inne i centralen.

CX³-serien gör det därmed möjligt att hålla en ordnad installation och förenkla inkopplingen när kompatibla modulära enheter används.

Etikettfönster för identifiering av kretsen

Fronten har ett etikettfönster avsett för att tydligt identifiera den last eller krets som kontaktorn styr.

Denna funktion är särskilt användbar i centraler med många enheter, eftersom den underlättar underhåll, inspektion och lokalisering av kretsar.

Kompatibel med Legrand-tillbehör

Kontaktorn kan kompletteras med kompatibla tillbehör. Legrand anger specifikt möjligheten att installera tillbehöret med referens 412431, vilket gör det möjligt att utöka enhetens styr- och signaleringsfunktioner.

Kapacitet för olika belysningslaster

Legrand anger specifika lastvärden för olika belysningstekniker. För glödlampor är den angivna maximala lasten 5 000 watt.

I installationer med lysrör är den angivna maximala kapaciteten 3 100 voltampere, medan den i duo-kretsar uppgår till 3 400 voltampere. För parallellkompenserade lysrörsinstallationer är det angivna värdet 1 400 voltampere.

Skydd och standarder

Kontaktorn har en skyddsklass IP2X och är tillverkad enligt standarden IEC/EN 61095, som gäller elektromekaniska kontaktorer för hushållsinstallationer och liknande användning.

Referens 412545 har dessutom officiella produktcertifieringar för CX³-serien.

Tekniska egenskaper för Legrand 412545

• Varumärke: Legrand.
• Serie: CX³.
• Referens: 412545.
• EAN: 3245064125451.
• Produkttyp: modulär effektkontaktor.
• Antal poler: 2.
• Normalt öppna kontakter: 2.
• Normalt slutna kontakter: inga.
• Användningsström AC-7a eller AC-1: 40 ampere.
• Användningsström AC-7b eller AC-3: 22 ampere.
• Nominell driftspänning: 250 volt växelström.
• Nominell spänning för spolen: 230 volt växelström.
• Aktiveringsspänningsområde: mellan 195 och 253 volt.
• Användningsområden: belysning, värme och pumpar.
• Manuell frontmanövrering: ja.
• Montering: DIN-skena.
• Antal moduler: 2.
• Bredd: 68 millimeter.
• Höjd: 94 millimeter.
• Djup: 35,6 millimeter.
• Installationsdjup: 44 millimeter.
• Skyddsklass: IP2X.
• Maxlast för glödlampor: 5 000 watt.
• Maxlast för lysrör: 3 100 voltampere.
• Maxlast för lysrör i duo-krets: 3 400 voltampere.
• Maxlast för parallellkompenserade lysrör: 1 400 voltampere.
• Kompatibel med tillbehör: ja.
• Tillbehör angivet av Legrand: referens 412431.
• Standard: IEC/EN 61095.

Bipolär kontaktor för lastautomatisering

Legrand CX³ 412545 kombinerar en strömstyrka på upp till 40 ampere, 2 normalt öppna kontakter och en 230-volts spole i ett modulformat med 2 moduler.

Den manuella frontmanövreringen, montering på DIN-skena, kompatibiliteten med tillbehör och förmågan att styra belysning, värme och pumpar gör den till en praktisk lösning för att automatisera elektriska laster från elcentralen.
