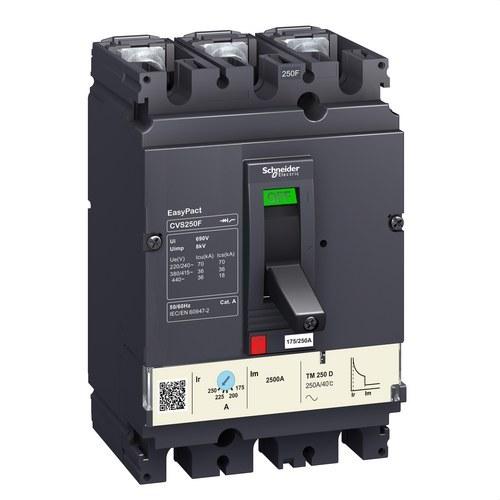

Automatisk strömbrytare Easypact CVS250F TM250D 3P/3R

Den automatiska brytaren Easypact CVS250F TM250D 3P/3R, referens LV525333, från Schneider Electric, är designad för att erbjuda effektivt och pålitligt skydd i elsystem i små och medelstora byggnader. Denna automatiska brytare från serien Easypact kombinerar hög kvalitet med en modulär och lättinstallerad design, vilket gör den till ett optimalt val för applikationer inom elskydd och säkerhet. Dess brytförmåga, skydd mot överbelastningar och kortslutningar, samt överensstämmelse med internationella standarder gör den till en säker och ekonomisk lösning för att skydda lågspänningsnätverk.

Skydd och effektivitet i en enda enhet

Easypact CVS250F är utrustad med en termisk och magnetisk utlösningsenhet (TM-D) på 250 A, som ger ett komplett skydd mot överbelastningar och kortslutningar. Det termiska skyddet är justerbart, vilket möjliggör anpassning av brytarens känslighet för att bättre skydda systemet beroende på de anslutna lasterna, medan det magnetiska skyddet är fast och designat för att omedelbart reagera på kortslutningar, vilket garanterar en snabb och säker frånkoppling av systemet.

Brytförmåga och robusthet

Denna modell har en brytförmåga (Icu) på 36 kA vid 415 V AC 50/60 Hz, vilket gör den lämplig för ett brett spektrum av industriella och kommersiella applikationer där en snabb respons på elektriska fel är avgörande. Dessutom kan brytaren hantera märkströmmar upp till 250 A vid 40°C, vilket säkerställer att den effektivt kan skydda stora och komplexa elsystem.

Modulär design och enkel installation

Den modulära designen av Easypact CVS250F möjliggör enkel installation och underhåll samt snabb integration i brytartavlor. Dess kompakta och robusta konstruktion (mått: 105 mm x 161 mm x 86 mm) säkerställer en effektiv anpassning i elskåp och trånga utrymmen, vilket optimerar det tillgängliga utrymmet i elsystemet.

Denna enhet uppfyller internationella standarder IEC 60947, CCC och EAC, vilket garanterar dess kvalitet och säkerhet, och möjliggör installation i elskåp med isolering av klass II, enligt IEC 60664-1.

Framstående tekniska egenskaper:

• Märkström (In): 250 A vid 40 °C.
• Brytförmåga (Icu):
  • 36 kA vid 415 V AC (50/60 Hz).
  • 70 kA vid 220/240 V AC (50/60 Hz).
• Termiskt och magnetiskt skydd: Kontroll enhet TM-D med justerbart termiskt skydd och fast magnetiskt skydd.
• Antal poler: 3P, skydd på 3 poler (3R).
• Driftspänning: 440 V AC 50/60 Hz.
• Överensstämmelse med standarder: IEC 60947, CCC, EAC.

Applikationer och fördelar

Easypact CVS250F är idealisk för skydd av små och medelstora byggnader, kommersiella eller industriella installationer som kräver en effektiv och kostnadseffektiv lösning mot överbelastningar och kortslutningar. Dess flexibilitet i justeringen av det termiska skyddet, tillsammans med den robusta brytförmågan, gör den lämplig för elsystem med hög efterfrågan, vilket ger ytterligare säkerhet till utrustning och installationer.

Kombinationen av modulär design och enkel installation gör att denna brytare snabbt kan integreras i befintliga elsystem eller nya installationer, vilket minskar stilleståndstiden och förbättrar driftseffektiviteten. Dessutom säkerställer överensstämmelsen med internationella standarder att den uppfyller säkerhetsstandarder för elinstallationer i en mängd olika applikationer.

Tekniska data

• Serie: Easypact CVS100...250.
• Antal poler: 3 poler (3P).
• Märkström (In): 250 A vid 40 °C.
• Brytförmåga (Icu):
  • 36 kA vid 415 V AC (50/60 Hz).
  • 70 kA vid 220/240 V AC (50/60 Hz).
• Kontrollenhet: TM-D (termisk-magnetisk).
• Mått: 105 mm x 161 mm x 86 mm.
• Installation: Lämplig för elskåp med isolering av klass II.
• Driftspänning: 440 V AC (50/60 Hz).
• Certifieringar: IEC 60947, CCC, EAC.

Installation och underhåll

Easypact CVS250F är designad för enkel och snabb installation, med ett modulärt system som möjliggör effektiv integration i alla elektriska skyddssystem. Dess installation rekommenderas i elskåp med isolering av klass II för att säkerställa säkerheten.

Underhållet är minimalt tack vare de högkvalitativa material som används, och dess modulära design underlättar åtkomst till viktiga komponenter om det skulle behövas bytas ut eller uppdateras.

Framstående fördelar:

• Hög brytförmåga: Tillförlitligt skydd mot överbelastningar och kortslutningar med en brytförmåga på upp till 36 kA vid 415 V AC.
• Fullständigt skydd: Kombinationen av termiskt och magnetiskt skydd säkerställer snabb och effektiv respons vid elektriska fel.
• Enkel installation: Dess modulära design möjliggör snabb och flexibel installation i elskåp.
• Överensstämmelse med internationella standarder: Säkerställer kvalitet och säkerhet i alla typer av installationer, i enlighet med IEC 60947 och andra standarder.

Applikationer

Den automatiska brytaren Easypact CVS250F är idealisk för att skydda elsystem i kommersiella byggnader, små och medelstora, samt i industriella installationer som kräver en avancerad skyddsnivå mot överbelastningar och kortslutningar. Den är lämplig för applikationer i fördelningstavlor och lågspänningssystem som kräver hög tillförlitlighet och säkerhet.
