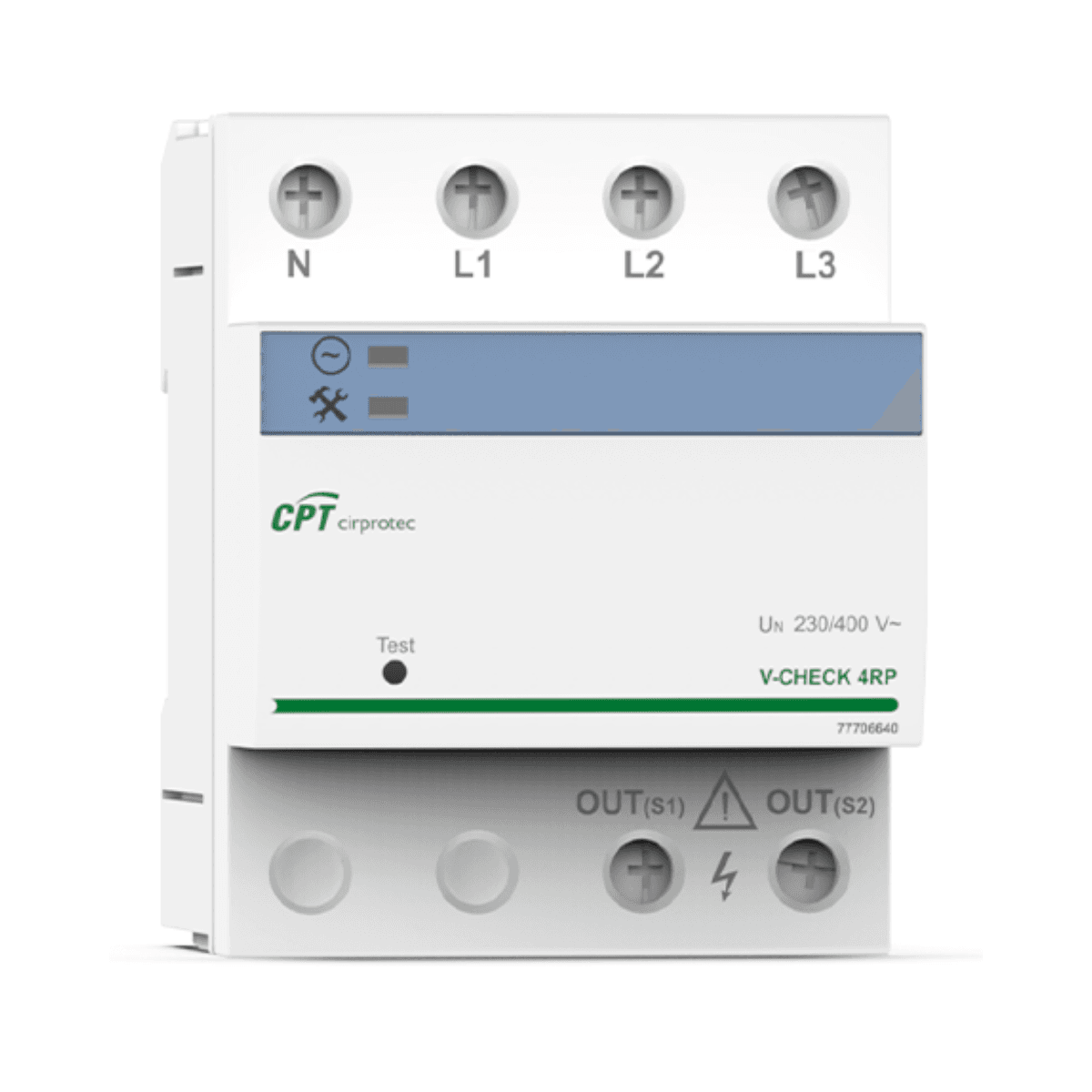

Överspänningsskydd V-CHECK 4RP 4P

Cirprotec V-CHECK 4RP, referens 77706640, är ett skydd mot permanenta överspänningar (POP) utformat för trefasiga elinstallationer 3P+N på 230/400 V. Dess funktion är att upptäcka onormala och ihållande spänningshöjningar, vanligtvis kopplade till problem som felaktig inkoppling eller avbrott i neutralledaren, och att påverka utlösnings- eller maxspolen i en kompaktbrytare (MCCB) för att orsaka frånkoppling av anläggningen.

Detta Cirprotec-skydd mot permanenta överspänningar är särskilt lämpligt för industriella och tertiära installationer där elektrisk utrustning och mottagare behöver skyddas mot spänningar som ligger över tillåtna värden under längre tid. Det har fyrpolig konfiguration 3P+N, nominell spänning 230 V mellan fas och neutral samt 400 V mellan faser, och upptar endast 4 moduler på DIN-skena.

Huvudegenskaper för Cirprotec V-CHECK 4RP

• Skydd mot permanenta överspänningar (POP).
• Tillverkarens referens: 77706640.
• Modell: V-CHECK 4RP.
• Trefasig konfiguration med 4 poler, 3P+N.
• Intern konfiguration 3+1.
• Nominell spänning: 230/400 V AC.
• Nominell spänning mellan faser: 400 V AC.
• Nominell spänning mellan fas och neutral: 230 V AC.
• Nätfrekvens: 50-60 Hz.
• Utlösning via utlösnings- eller maxspole.
• Inbyggd testknapp för att kontrollera POP-skyddets funktion.
• Statusindikering med LED.
• Kompatibel med TT- och TN-S-nätkonfigurationer.
• Skyddslägen L-N / N-PE.
• Montering på DIN-skena.
• Bredd motsvarande 4 DIN-moduler.
• Skyddsklass IP20.

Skydd mot permanenta överspänningar

Permanenta överspänningar är spänningshöjningar som kan bestå under en längre tid och orsaka skador på elektrisk och elektronisk utrustning. En vanlig orsak är förlust eller avbrott i neutralledaren i en trefasinstallation, vilket kan ge onormalt höga spänningar i anslutna laster.

V-CHECK 4RP övervakar nätspänningen och när de fastställda utlösningsvärdena uppnås beordrar den frånkoppling via den tillhörande spolen i kompaktbrytaren. På så sätt bidrar den till att förhindra att anläggningen förblir spänningssatt under skadliga överspänningsförhållanden.

Utlösningstider vid överspänning

Cirprotecs datablad anger följande gränsvärden för funktion och utebliven reaktion vid olika spänningsnivåer, enligt de värden som anges för skydd mot permanenta överspänningar:

Spänning Maximal funktionstid Maximal utebliven reaktionstid 255 V Ingen utlösning - 275 V 15 s 3 s 300 V 5 s 1 s 350 V 0,75 s 0,25 s 400 V 0,20 s 0,07 s

Tekniska specifikationer

Egenskap Värde Varumärke Cirprotec Modell V-CHECK 4RP Referens 77706640 Skyddstyp Permanenta överspänningar (POP) Antal poler 4 poler, 3P+N Intern konfiguration 3+1 Nominell spänning 230/400 V AC L-L-spänning 400 V AC L-N-spänning 230 V AC Frekvens 50-60 Hz Utlösningsmetod Utlösnings- eller maxspole Testknapp Ja Indikeringstyp LED Nätkonfiguration TT, TN-S Skyddslägen L-N / N-PE Antal DIN-moduler 4 Skyddsklass IP20 Driftstemperatur -5 till 40 °C Driftfuktighet 5 till 95 % Area för styv ledare 6 till 35 mm² Area för flexibel ledare 6 till 25 mm² Mått 62 x 90 x 69 mm Nettovikt 0,205 kg EAN 8435297817772

Rekommenderade användningsområden

Cirprotec V-CHECK 4RP är särskilt lämplig för trefasiga elcentraler i industriella och tertiära installationer med risk för permanenta överspänningar. Tillverkaren anger användningsområden inom byggnader, industri, telekommunikation och vattenreningsanläggningar.

Tack vare montering på DIN-skena och en bredd på 4 moduler kan den integreras kompakt i elcentraler. Testknappen underlättar funktionskontroller av POP-skyddet vid driftsättning och underhåll.

Installationsöverväganden

V-CHECK 4RP arbetar tillsammans med spolen i en kompaktbrytare, så före installation måste kompatibiliteten mellan båda enheterna verifieras och monteringen utföras enligt schemat och instruktionerna från Cirprotec. Dess skyddsklass IP20 innebär att den är avsedd för installation inuti en lämpligt skyddad elcentral.

Viktigt: denna modell är avsedd för skydd mot permanenta överspänningar. När installationen även kräver skydd mot transient överspänning ska den kompletteras med lämplig överspänningsskyddsenhet för transienter, enligt installationens egenskaper och krav.
