Överspänningsskydd Typ 2 2P 15kA

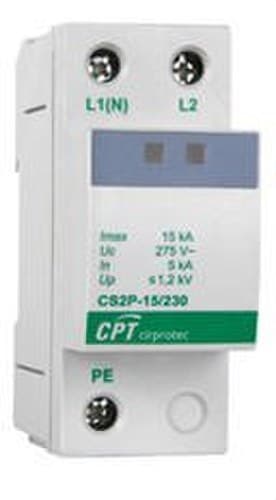

Cirprotec överspänningsskydd CS2P-15/230, referens 77705228, är en överspänningsskyddsenhet Typ 2 / Klass II utformad för att skydda lågspänningsinstallationer mot kortvariga spänningsspikar. Den har 2 poler, en maximal urladdningsström Imax på 15 kA och en nominell urladdningsström In på 5 kA, i ett kompakt monoblockformat med 2 moduler för DIN-skena.

Detta skydd i Cirprotecs CS-serie är avsett för elcentraler där det är nödvändigt att begränsa transienta överspänningar som kan uppstå vid manövrering i nätet eller som indirekta effekter av åsknedslag. Dess märkspänning är 230 V AC, den tillåter en maximal kontinuerlig driftspänning Uc på 275 V och erbjuder en skyddsnivå Up ≤1,2 kV.

Överspänningsskydd Typ 2

Cirprotec 77705228 är klassificerad som Typ 2 enligt EN 61643-11 och Klass II enligt IEC 61643-11. Denna typ av skydd installeras vanligtvis i elcentraler för att begränsa transienta överspänningar och leda bort energin till jord innan den når anslutna utrustningar nedströms.

CS-serien är konstruerad för skydd mot inducerade transienta överspänningar och använder ett modulärt format för montering på DIN-skena.

Imax på 15 kA och In på 5 kA

Referensen CS2P-15/230 har en maximal urladdningsström Imax på 15 kA med vågform 8/20 µs. Den nominella urladdningsströmmen In är 5 kA, även med vågform 8/20 µs.

• Maximal urladdningsström Imax: 15 kA.
• Nominell urladdningsström In: 5 kA.
• Vågform: 8/20 µs.

Dessa värden kännetecknar enhetens förmåga att leda transienta strömmar kopplade till överspänningar under de provningsförhållanden som definieras av tillämpliga standarder.

Skyddsnivå Up ≤1,2 kV

Spänningsskyddsnivån Up som anges av Cirprotec är ≤1,2 kV vid nominell urladdningsström. Denna parameter anger den kvarvarande spänningsnivå som skyddet uppvisar under sin funktion under de fastställda provningsförhållandena.

En låg Up-nivå bidrar till att begränsa den spänning som kan nå elektriska och elektroniska utrustningar nedströms skyddet.

Maximal kontinuerlig driftspänning på 275 V

Cirprotec CS2P-15/230 är konstruerad för en märkspänning på 230 V AC 50-60 Hz och tillåter en maximal kontinuerlig driftspänning Uc på 275 V AC.

Valet av ett skydd med rätt Uc-spänning är avgörande för att undvika oönskad utlösning vid normala spänningsvariationer i nätet.

2-polig konfiguration

Referens 77705228 har en intern 2-polig konfiguration och är avsedd för tillämpningar som är kompatibla med TT- och TNS-nät enligt Cirprotecs katalog. Tillverkaren identifierar modellen som CS2P-15/230.

Installationen ska utföras enligt Cirprotecs avsedda kopplingsschema och den aktuella elnätkonfigurationen.

Monoblockformat med 2 DIN-moduler

Skyddet använder en monoblockdesign, vilket innebär att skyddselementen utgör en enda enhet. Det upptar 2 moduler på 35 mm DIN-skena, vilket underlättar installation i elcentraler med begränsat utrymme.

Detta format gör det möjligt att ha ett bipolärt Typ 2-skydd utan att behöva använda separata moduler för att konfigurera enheten.

Kortslutningskapacitet Isccr på 10 kA

Cirprotec anger en kortslutningshållfasthet Isccr på 10 kA för denna referens, inom de villkor som fastställts av tillverkaren.

Enheten har inget inbyggt överströmsskydd, så den måste samordnas med lämpliga skydd i installationen.

Maximal försäkring före skyddet på 63 A gG

Den tekniska dokumentationen anger en maximal försäkring före skyddet på 63 A typ gG. Den slutliga samordningen av överströmsskyddet ska göras enligt elschemat, den förväntade strömmen och Cirprotecs anvisningar.

Reaktionstid ≤25 ns

Den av tillverkaren angivna reaktionstiden är ≤25 ns. Denna snabba funktion gör att skyddet kan begränsa mycket kortvariga transienta impulser som kan uppstå i en elinstallation.

IP20-skydd

CS2P-15/230 har kapslingsklass IP20 och är avsedd att installeras inuti elcentraler eller lämpliga kapslingar.

Den slutliga kapslingen ska ge nödvändigt skyddsnivå enligt miljöförhållandena och installationsplatsen.

Brett temperaturområde

Det officiella databladet anger ett driftstemperaturområde från -40 till +85 °C och ett relativt luftfuktighetsområde på 5 till 95 %.

Dessa egenskaper möjliggör integration i ett brett spektrum av elcentraler, förutsatt att Cirprotecs installationsanvisningar följs.

Robust och självsläckande kapsling

Den isolerande kapslingen är tillverkad i PC+FV, glasfiberförstärkt polykarbonat, och har färgen grå RAL 7035. Materialet uppfyller brandklass UL94 V-0.

Denna konstruktion är avsedd för professionell användning i distributions- och elskyddscentraler.

Anslutningar för ledare upp till 35 mm²

Skyddet accepterar olika ledarareor beroende på kabeltyp:

• Styv ledare: 6 till 35 mm².
• Flexibel ledare: 6 till 25 mm².
• Åtdragningsmoment: 4 Nm.

Den faktiska kabelarean ska väljas enligt installationens utformning, förväntade strömmar och tillämpliga föreskrifter.

Utan fjärrindikering

Referens 77705228 motsvarar standardversionen CS2P-15/230. Cirprotec säljer separat referens 77705229 som variant med fjärrindikering.

Därför ska ingen fjärrsignalkontakt tillskrivas referens 77705228 om den inte tillförs via en annan kompatibel lösning.

Användningsområden för Cirprotec CS2P-15/230

• Elcentraler för distribution.
• Kompatibla bostadsinstallationer.
• Kommersiella och tertiära byggnader.
• Industriella installationer.
• Telekommunikation.
• Vattenreningsanläggningar.
• Skydd av elektrisk och elektronisk utrustning mot transienta överspänningar.
• Installationer i TT- och TNS-nät som är kompatibla med enhetens konfiguration.

Tekniska egenskaper för Cirprotec 77705228

• Varumärke: Cirprotec.
• Referens: 77705228.
• Modell: CS2P-15/230.
• Serie: CS.
• Typ: överspänningsskydd för transienta överspänningar.
• EN-klassificering: Typ 2.
• IEC-klassificering: Klass II.
• Antal poler: 2.
• Intern konfiguration: 2 poler.
• Format: monoblock.
• Antal DIN-moduler: 2.
• Montering: 35 mm DIN-skena.
• Angivna nätkonfigurationer i katalog: TT / TNS.
• Märkspänning Un: 230 V AC.
• Frekvens: 50-60 Hz.
• Maximal kontinuerlig driftspänning Uc: 275 V AC.
• Nominell urladdningsström In: 5 kA, vågform 8/20 µs.
• Maximal urladdningsström Imax: 15 kA, vågform 8/20 µs.
• Skyddsnivå Up: ≤1,2 kV.
• Reaktionstid: ≤25 ns.
• Kortslutningskapacitet Isccr: 10 kA.
• Maximal försäkring före skyddet: 63 A gG.
• Inbyggt kortslutningsskydd: nej.
• Inbyggd reservsäkring: nej.
• Fjärrindikeringkontakt: nej.
• Styv ledararea: 6-35 mm².
• Flexibel ledararea: 6-25 mm².
• Åtdragningsmoment: 4 Nm.
• Kapslingsklass: IP20.
• Isoleringsmaterial: PC+FV.
• Brandklass: UL94 V-0.
• Kapslingsfärg: grå RAL 7035.
• Driftstemperatur: -40 till +85 °C.
• Relativ luftfuktighet: 5-95 %.
• Standarder: IEC 61643-11 och EN 61643-11.
• EAN: 8435297811244.

Kompakt Typ 2-skydd för elcentraler

Cirprotec CS2P-15/230 kombinerar en maximal urladdningsström på 15 kA, en nominell ström på 5 kA och en skyddsnivå Up ≤1,2 kV i endast 2 DIN-moduler. Dess monoblockformat underlättar integration i elcentraler där ett kompakt skydd mot transienta överspänningar krävs.

Uc-spänningen på 275 V, reaktionstiden ≤25 ns, Isccr-kapaciteten på 10 kA och det breda temperaturområdet kompletterar en lösning avsedd för skydd av kompatibla bostads-, tertiär- och industriinstallationer.

Viktigt: denna enhet skyddar mot transienta överspänningar och ersätter inte skydd mot överbelastning, kortslutning eller permanenta överspänningar som kan behövas i installationen. Den ska samordnas med tillhörande skydd och installeras enligt Cirprotecs anvisningar och tillämpliga standarder.
