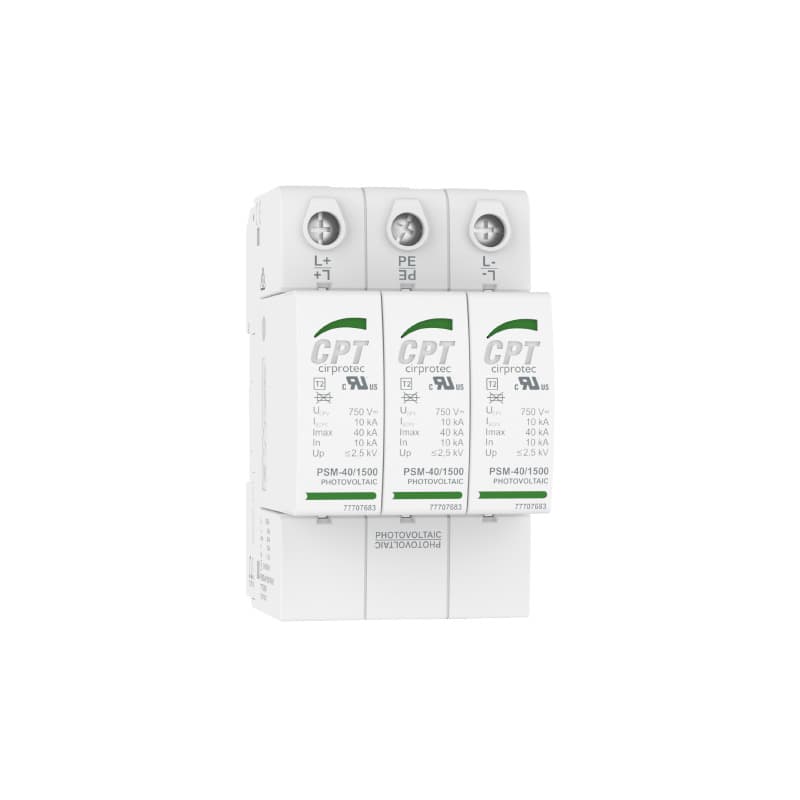

Överspänningsskydd PSM3-40/1000 PV 3 modul urtagbar

Cirprotec PSM3-40/1000 PV överspänningsskydd för transienter, referens 77707852, är en Typ 2-enhet som är särskilt utformad för att skydda solcellsanläggningar i likström mot transienta överspänningar. Den har YPV-konfiguration med anslutningar L+, L- och PE, en maximal kontinuerlig driftspänning Ucpv på 1060 V DC, maximal urladdningsström Imax på 40 kA och nominell urladdningsström In på 20 kA.

Den pluggbara konstruktionen gör det möjligt att byta skyddskassetterna när de når slutet av sin livslängd utan att behöva ersätta den installerade basen i centralen. Den upptar 3 moduler på DIN-skena, har visuell statusindikering, dynamisk termisk frånkoppling och ett reversibelt chassi som gör det möjligt att ordna kabelinföringen uppifrån eller nerifrån.

Typ 2 / Klass II solcellsskydd

PSM3-40/1000 PV är klassificerad som ett transientsöverspänningsskydd för PV Typ 2 enligt EN och Klass II enligt IEC. Den är utvecklad specifikt för solcellskretsar i likström och uppfyller standarden IEC/EN 61643-31.

Dess funktion är att begränsa kortvariga spänningsspikar som kan uppstå i en solcellsanläggning till följd av inducerade överspänningar, elektriska manövrer eller indirekta effekter av åsknedslag, vilket hjälper till att skydda växelriktare och annan utrustning ansluten på DC-sidan.

Ucpv på 1060 V DC

Även om modellens kommersiella benämning är PSM3-40/1000 PV, anger Cirprotec en maximal kontinuerlig driftspänning Ucpv på 1060 V DC enligt IEC.

Detta värde måste beaktas vid dimensionering av anläggningens skydd. Den maximala tomgångsspänningen för solcellssträngarna, särskilt med hänsyn till låga temperaturer, måste hållas inom de gränser som skyddet tillåter.

Imax på 40 kA och In på 20 kA

Cirprotec 77707852 erbjuder hög urladdningskapacitet för att hantera transienta impulser med vågform 8/20 µs:

• Maximal urladdningsström Imax: 40 kA.
• Nominell urladdningsström In: 20 kA.
• Provvågform: 8/20 µs.

Dessa prestanda är avsedda för skydd av likströmssidan i solcellsanläggningar, solcellsanläggningar på tak och egenförbrukningsinstallationer som är kompatibla med dess spänningsnivå.

Skyddsnivå Up ≤4 kV

Cirprotec anger en skyddsnivå i spänning Up ≤4 kV vid nominell urladdningsström, både mellan L+ och L- samt mellan fas och jord.

Värdet Up representerar den restspänning som uppträder vid skyddets anslutningar under det standardiserade provet. För att uppnå ett korrekt samordnat skydd måste detta värde vara kompatibelt med växelriktarens och övrig utrustnings tålighet nedströms.

YPV-konfiguration med L+, L- och PE

PSM3-40/1000 PV använder en YPV-konfiguration bestående av tre skyddselement och anslutningar L+, PE och L-. De skyddslägen som anges av Cirprotec är:

• L+ / PE.
• L- / PE.
• L+ / L-.

Denna arkitektur är särskilt avsedd för solcellsnät i likström.

Kortslutningshållfasthet Iscpv på 10 kA

Skyddet har en kortslutningshållfasthet Iscpv på 10 kA enligt de IEC-specifikationer som publicerats av Cirprotec.

Tillverkaren anger att PSM YPV-serien inte kräver föregående backup-säkring i solcellsapplikationer inom de specificerade förhållandena, tack vare sitt interna frånkopplingssystem och sin brytförmåga.

Dynamisk termisk frånkoppling

PSM3-40/1000 PV har ett system för dynamisk termisk frånkoppling optimerat för likspänning. När skyddselementet når ett slutet livsläge eller ett onormalt driftstillstånd kopplar den interna mekanismen bort det och lämnar skyddskretsen öppen.

Detta system är utformat för att på ett säkert sätt hantera de degraderingsförhållanden som kan uppstå under en överspänningsskyddsenhets livslängd.

Reaktionstid ≤25 ns

Den av Cirprotec angivna reaktionstiden är ≤25 ns. Denna snabba respons gör det möjligt att reagera på mycket kortvariga transienta impulser innan överspänningen sprids till den skyddade utrustningen.

Pluggbar konstruktion

En av de främsta fördelarna med PSM3-40/1000 PV är dess pluggbara konstruktion. Kassetterna kan tas bort individuellt från den installerade basen, vilket underlättar inspektion och byte vid underhåll.

Kassetterna är dessutom mekaniskt kodade för att minska risken för felaktigt byte till versioner med olämplig spänning.

Reservkassett PSM-40/1000 PV

Cirprotec anger som reservdel för 1000 V-versionen kassetten PSM-40/1000 PV, referens 77707657.

Den enskilda kassetten har Ucpv på 530 V DC, Imax på 40 kA, In på 20 kA och Up ≤2 kV, och ingår i den tre-elementiga YPV-konfiguration som används av hela enheten.

Visuell indikator för slutet av livslängd

Skyddet har visuell indikering för att underlätta kontroll av dess status vid inspektion av centralen:

• Grön: skyddet är i drift.
• Inte grön: kassett som måste bytas.

Referens 77707852 avser standardversionen utan fjärrkontakt. Cirprotec marknadsför referens 77707853, PSM3-40/1000 PV IR, som varianten utrustad med fjärrindikering.

Reversibelt chassi

Basen har ett reversibelt chassi som gör det möjligt att ordna ledarnas införing från enhetens övre eller nedre sida. Denna egenskap ger större flexibilitet vid projektering och kabeldragning i skyddskapslingar för solceller.

3 moduler för DIN-skena

Cirprotec PSM3-40/1000 PV upptar 3 moduler och är avsedd för montering på DIN-skena. Dess ungefärliga mått är 54 mm bredd, 90 mm höjd och 70 mm djup.

Det modulära formatet underlättar installation tillsammans med frånskiljare, säkringar, strängskydd och andra vanliga komponenter i likströmscentraler.

Anslutningar för ledare upp till 35 mm²

Cirprotec anger följande anslutningskapacitet:

• Styv ledare: 6 till 35 mm².
• Flexibel ledare: 6 till 25 mm².
• Åtdragningsmoment: 3 Nm.

Den slutliga ledararean ska bestämmas enligt installationens elektriska och mekaniska egenskaper samt tillämpliga monteringsanvisningar.

IP20-skydd

Enheten har kapslingsklass IP20. Den är avsedd att installeras i en elcentral eller kapsling som ger lämplig skyddsnivå för platsen.

Brett temperaturområde

PSM3-40/1000 PV kan arbeta inom ett temperaturområde från -40 till +85 °C och tillåter en relativ luftfuktighet på 5 till 95 %.

Isoleringsmaterialet är PA66 CT1 och har brandklass UL94 V-0.

Vikt på 325 g

Versionen PSM3-40/1000 PV har en ungefärlig nettovikt på 0,325 kg. De angivna förpackningsmåtten för serien är 117 x 63 x 90 mm.

Prestanda enligt UL

Utöver IEC/EN-klassificeringen för solcellsanläggningar är serien certifierad enligt UL 1449 5th Edition. För 1000 V-versionen anger Cirprotec ett MCOV på 1000 V DC, ett VPR på 3000 V och en SCCR-kapacitet på 50 kA under UL-standardens villkor.

Dessa UL-värden ska skiljas från IEC-värdena, såsom Ucpv på 1060 V DC, Iscpv på 10 kA och skyddsnivån Up ≤4 kV.

Användningsområden för Cirprotec PSM3-40/1000 PV

• Solcellsanläggningar.
• Solcellsparker.
• Industriella och kommersiella solcellstak.
• Kompatibla egenförbrukningsanläggningar.
• Skyddskapslingar för likström.
• Skydd av DC-ingången på solcellsväxelriktare.
• Solcellssystem med spänning kompatibel med Ucpv 1060 V DC.

Tekniska egenskaper för Cirprotec 77707852

• Varumärke: Cirprotec.
• Referens: 77707852.
• Modell: PSM3-40/1000 PV.
• Serie: PSM YPV.
• Typ: transientsöverspänningsskydd för solceller.
• Användning: PV-installationer i likström.
• IEC-klassificering: Klass II.
• EN-klassificering: PV Typ 2.
• UL-klassificering: Typ 2 AC.
• Nätkonfiguration: YPV.
• Intern konfiguration: +, -, PE.
• Skyddslägen: L+/PE, L-/PE och L+/L-.
• Maximal kontinuerlig driftspänning Ucpv: 1060 V DC.
• Nominell urladdningsström In: 20 kA, vågform 8/20 µs.
• Maximal urladdningsström Imax: 40 kA, vågform 8/20 µs.
• Up L+/L-: ≤4 kV.
• Up linje/jord: ≤4 kV.
• Kortslutningshållfasthet Iscpv: 10 kA.
• Föregående säkring i PV: ej krävd inom de villkor som specificerats av Cirprotec.
• Reaktionstid: ≤25 ns.
• Dynamisk termisk frånkoppling: ja.
• Termisk frånkopplingssätt: öppen krets.
• Utförande: pluggbar.
• Utbytbara kassetter: ja.
• Mekaniskt kodade kassetter: ja.
• Visuell indikator: grön OK / inte grön byt.
• Fjärrindikering: nej.
• Motsvarande referens med fjärrindikering: 77707853.
• Reversibelt chassi: ja.
• Antal DIN-moduler: 3.
• Montering: DIN-skena.
• Ungefärliga mått: 54 x 90 x 70 mm.
• Nettovikt: 0,325 kg.
• Kapslingsklass: IP20.
• Isoleringsmaterial: PA66 CT1.
• Brandklass: UL94 V-0.
• Styv ledare: 6-35 mm².
• Flexibel ledare: 6-25 mm².
• Åtdragningsmoment: 3 Nm.
• Driftstemperatur: -40 till +85 °C.
• Relativ luftfuktighet: 5-95 %.
• Reservkassett: PSM-40/1000 PV.
• Kassettreferens: 77707657.
• MCOV enligt UL: 1000 V DC.
• VPR enligt UL: 3000 V.
• SCCR enligt UL: 50 kA.
• Standarder: IEC/EN 61643-31 och UL 1449 5th Edition.

Pluggbart Typ 2-skydd för högspänningssolcellsanläggningar

Cirprotec PSM3-40/1000 PV kombinerar en Ucpv på 1060 V DC, en maximal urladdningsström på 40 kA, In på 20 kA och en skyddsnivå Up ≤4 kV i en kompakt enhet med 3 DIN-moduler. Dessa egenskaper gör den till en specifik lösning för transientskydd på DC-sidan i kompatibla solcellsanläggningar.

Det pluggbara utförandet, utbytbara och kodade kassetter, visuell statusindikering, dynamisk termisk frånkoppling och reversibelt chassi underlättar både den initiala installationen och det efterföljande underhållet av centralen.

Viktigt: den kommersiella benämningen innehåller “1000 PV”, medan den maximala kontinuerliga driftspänning som Cirprotec anger enligt IEC är Ucpv 1060 V DC. Denna referens har visuell indikering, men ingen fjärrkontakt; för fjärrsignalering gäller version 77707853.
