Överspänningsskydd PSC4-12,5/400TT 3P+N 12,5kA 4 moduler urtagbar

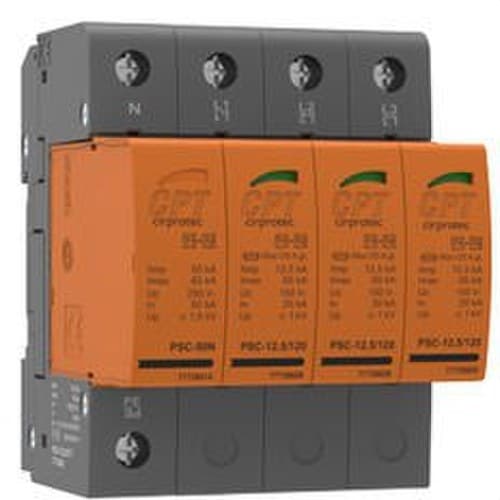

Cirprotec PSC4-12,5/400 TT, referens 77738405, är ett överspänningsskydd för transienter Typ 1+2, utformat för trefasiga 3P+N elinstallationer på 230/400 V. Dess 3+1-konfiguration skyddar faserna mot neutralledaren och neutralledaren mot jord, vilket ger skydd mot överspänningar orsakade av åsknedslag och kopplingsmanövrer i elnätet.

Detta skydd i Cirprotec PSC 12,5-serien kombinerar funktionerna hos en Typ 1- och Typ 2-enhet i ett enda aggregat. Det klarar en åskimpulsström Iimp på 12,5 kA per pol L-N med vågform 10/350 µs och 50 kA mellan N-PE, tillsammans med en nominell urladdningsström In på 20 kA mellan L-N. Den pluggbara konstruktionen underlättar underhåll och byte av patroner utan att den installerade basen behöver bytas.

Huvudegenskaper för Cirprotec PSC4-12,5/400 TT

• Överspänningsskydd för transienter Typ 1+2 enligt EN 61643-11.
• Klassificering Klass I+II enligt IEC 61643-11.
• Tillverkarens referens: 77738405.
• Modell: PSC4-12,5/400 TT.
• Intern konfiguration: 3+1.
• 4 poler för trefasinstallationer 3P+N.
• Nominell spänning: 230/400 V AC, 50-60 Hz.
• Maximal kontinuerlig driftspänning Uc L-N: 275 V AC.
• Maximal kontinuerlig driftspänning Uc N-PE: 255 V AC.
• Åskimpulsström Iimp L-N, vågform 10/350 µs: 12,5 kA.
• Åskimpulsström Iimp N-PE, vågform 10/350 µs: 50 kA.
• Nominell urladdningsström In L-N, vågform 8/20 µs: 20 kA.
• Nominell urladdningsström In N-PE, vågform 8/20 µs: 50 kA.
• Maximal urladdningsström Imax: 65 kA.
• Skyddsnivå Up L-N: ≤1,3 kV.
• Skyddsnivå Up N-PE: ≤1,5 kV.
• Pluggbar konstruktion med utbytbara patroner.
• Montering på DIN-skena.
• Bredd: 4 DIN-moduler.
• Kompatibel med TT- och TNS-nätkonfigurationer.
• Skyddslägen L-N / N-PE.
• Visuell statusindikering.
• Kapslingsklass IP20.

Typ 1+2-skydd mot transientöverspänningar

PSC4-12,5/400 TT är utformat för att begränsa högenergetiska transientöverspänningar som kan spridas genom en elanläggning. Genom att integrera Typ 1+2-skydd kan det hantera både strömmar kopplade till åskimpulser och överspänningar som induceras eller orsakas av kopplingsoperationer i nätet.

Dess kapacitet för åskimpulsström uppgår till 12,5 kA mellan fas och neutral med vågform 10/350 µs, medan den mellan neutral och jord uppgår till 50 kA. För impulser med vågform 8/20 µs erbjuder det en nominell urladdningsström på 20 kA mellan fas och neutral samt en maximal urladdningsström på 65 kA.

3+1-konfiguration för trefasinstallationer

Skyddet har en intern 3+1-konfiguration, med tre skyddselement mellan faserna och neutralledaren samt ett extra element mellan neutralledaren och jord. Denna arkitektur är särskilt anpassad för trefasinstallationer med neutralledare och kan användas i TT- och TNS-nätkonfigurationer.

Modellens nominella driftspänning 77738405 är 230 V mellan fas och neutral och 400 V mellan faser, med nätfrekvens 50-60 Hz.

Skyddsnivå och urladdningskapacitet

Parameter Värde EN-klassificering Typ 1+2 IEC-klassificering Klass I+II Nominell spänning Un 230/400 V AC Frekvens 50-60 Hz Max kontinuerlig spänning Uc L-N 275 V AC Max kontinuerlig spänning Uc N-PE 255 V AC Åskimpulsström Iimp L-N (10/350 µs) 12,5 kA Åskimpulsström Iimp N-PE (10/350 µs) 50 kA Nominell urladdningsström In L-N (8/20 µs) 20 kA Nominell urladdningsström In N-PE (8/20 µs) 50 kA Maximal urladdningsström Imax L-N 65 kA Maximal urladdningsström Imax N-PE 65 kA Skyddsnivå Up L-N ≤1,3 kV Skyddsnivå Up N-PE ≤1,5 kV

Säkerhet och elektriskt beteende

Skyddet har dynamisk termisk frånkoppling och arbetar i öppen krets vid aktivering av det termiska skyddet. Dess kortslutningshållfasthet Isccr är 25 kA och det tillåter en maximal reservsäkring på 200 A gG, enligt Cirprotecs specifikationer.

Reaktionstiden är upp till 25 ns mellan fas och neutral och upp till 100 ns mellan neutral och jord. Denna snabba funktion hjälper till att begränsa överspänningsnivåerna som når anslutna utrustningar nedströms.

Pluggbar konstruktion och underhåll

PSC4-12,5/400 TT har utbytbara patroner, en lösning som förenklar underhållsarbetet. Om en av modulerna når slutet av sin livslängd kan motsvarande patron bytas utan att skyddet behöver demonteras helt eller basens kabeldragning ändras.

Det visuella indikatorsystemet gör det möjligt att snabbt kontrollera enhetens status: den gröna indikatorn visar korrekt funktion, medan förlust av den gröna indikeringen signalerar att motsvarande patron behöver bytas.

Mekaniska specifikationer

Egenskap Värde Antal poler 4 Intern konfiguration 3+1 Antal DIN-moduler 4 Utförande Pluggbar Nätkonfiguration TT, TNS Skyddslägen L-N / N-PE Kapslingsklass IP20 Isoleringsmaterial PA66 CT1 Brandklass UL94 V-0 Ledarsektion, styv 6 till 35 mm² Ledarsektion, flexibel 6 till 25 mm² Åtdragningsmoment 3 Nm Temperaturområde -40 till 85 °C Fuktighetsområde 5 till 95 % Ungefärliga mått 90 x 72 x 76 mm Nettovikt 0,618 kg

Installation och användningsområden

Skyddet är avsett för montering på DIN-skena och upptar fyra moduler i elcentralen. Biconnect-anslutningen i PSC-serien gör det möjligt att ansluta via kabel och plint eller via anslutningskam, vilket underlättar integrationen i olika centralutföranden.

Tack vare sina egenskaper är Cirprotec PSC4-12,5/400 TT lämplig för skydd av trefasiga elanläggningar i byggnader, industri, telekommunikation, vattenrening, laddinfrastruktur för elfordon och andra applikationer där högenergetiska transientöverspänningar behöver begränsas.

Standarder

Cirprotec PSC4-12,5/400 TT uppfyller standarderna IEC 61643-11 och EN 61643-11 för överspänningsskydd anslutna till lågspänningsnät.

Tack vare sin höga urladdningskapacitet, sitt kombinerade Typ 1+2-skydd, sin trefaskonfiguration 3P+N och sin konstruktion med utbytbara patroner erbjuder Cirprotec PSC4-12,5/400 TT en robust och praktisk lösning för att skydda installationer och elektrisk utrustning mot transientöverspänningar.
