Överspänningsskydd permanent IGA 1P+N 25A

Cirprotec V-CHECK 2MP-D-25 + CS21, referens 77706395C, är ett skyddskit för enfasiga elinstallationer som kombinerar skydd mot permanenta överspänningar, en 25 A automatsäkring (IGA) och överspänningsskydd Typ 2 mot transienter. Konfigurationen 1P+N är särskilt avsedd för elcentraler i bostäder, lokaler och andra enfasiga 230 V-installationer.

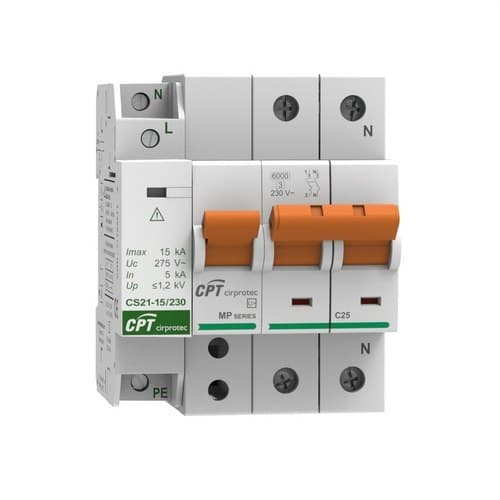

Setet består av överspänningsskyddet för permanenta överspänningar V-CHECK 2MP-D-25, med integrerad 25 A IGA med C-karakteristik, samt transientskyddet CS21-15/230. På så sätt kan en och samma lösning hantera både långvariga spänningshöjningar och begränsa mycket korta transienta spänningsspikar som uppstår vid elektriska manövrer eller indirekta effekter av åsknedslag.

Kombinerat skydd mot permanenta och transienta överspänningar

Referens 77706395C samlar två kompletterande skyddstyper:

• Permanenta överspänningar: V-CHECK övervakar matningsspänningen och påverkar den integrerade IGA:n när en permanent avvikelse uppstår enligt dess utlösningskurva.
• Transienta överspänningar: CS21 begränsar kortvariga spänningsimpulser och leder bort störningsenergin till jord.
• Överbelastningar och kortslutningar: 25 A IGA ger motsvarande magnetotermiskt skydd för kretsen.

Denna kombination hjälper till att skydda både installationens kablage och de elektriska och elektroniska enheter som är anslutna nedströms.

Integrerad 25 A IGA med C-karakteristik

V-CHECK 2MP-D-25 har en 25 A automatsäkring med C-karakteristik. Enheten är fabriksprecabled för att förenkla монтаж och minska antalet extra anslutningar i centralen.

C-karakteristiken är vanlig i distributionskretsar med laster som kan ge måttliga startströmmar. Brytförmågan för denna familj är 6 kA enligt UNE-EN 60898.

Skydd mot permanenta POP-överspänningar

V-CHECK-modulen är utformad för att upptäcka onormala och bestående ökningar av nätspänningen. Denna typ av överspänning kan uppstå, bland annat, på grund av problem relaterade till neutralledaren och kan utsätta elektriska apparater för en högre spänning än avsett under en längre tid.

När en permanent överspänningssituation detekteras enligt den kurva som enheten är inställd för, öppnar systemet den integrerade automatsäkringen och kopplar bort den skyddade installationen.

POP-skydd enligt UNE-EN 50550

Cirprotec identifierar serien V-CHECK MP-D som hushållsskydd mot permanenta POP-överspänningar enligt UNE-EN 50550 och med inbyggd automatsäkring.

Lösningen är särskilt avsedd för skyddstavlor i lågspänningsinstallationer där man vill integrera övervakning av permanent överspänning och magnetotermiskt skydd.

Typ 2 transientskydd på 15 kA

Setet 77706395C kompletteras med ett Cirprotec CS21-15/230, klassificerat som Typ 2 enligt EN 61643-11 och Klass II enligt IEC 61643-11.

CS21 har en maximal urladdningsström Imax på 15 kA med vågform 8/20 µs och är konstruerad för att begränsa transienta överspänningar i lågspänningscentraler.

• Klassificering: Typ 2 / Klass II.
• Imax L-N: 15 kA, vågform 8/20 µs.
• Imax N-PE: 15 kA, vågform 8/20 µs.
• Nominell urladdningsström In: 5 kA.

1+1-konfiguration för transientskyddet

CS21 använder en intern 1+1-konfiguration med 2 poler, särskilt framtagen för enfasinstallationer med fas, neutral och skyddsledare.

Skyddslägena är L-N och N-PE, vilket ger samordnat skydd mellan fas och neutral samt mellan neutral och jord.

Kompatibel med TT- och TNS-nät

Cirprotec anger CS21-15/230 för TT- och TNS-nätkonfigurationer. Installationen ska utföras enligt tillverkarens kopplingsschema, med särskild uppmärksamhet på neutralledaren och skyddsledaren PE.

Nominell spänning 230 V AC

CS21-skyddet arbetar med en nominell spänning på 230 V AC vid 50–60 Hz. Dess maximala kontinuerliga driftspänning är 275 V mellan fas och neutral.

Dessa egenskaper gör den lämplig för konventionella enfasiga lågspänningscentraler som är kompatibla med den angivna konfigurationen.

Skyddsnivå för CS21

För transientskyddsmodulen anger Cirprotec en skyddsnivå Up ≤1,2 kV mellan fas och neutral och ≤1,5 kV mellan neutral och jord.

Up-nivån representerar den kvarvarande spänning som uppstår när skyddet aktiveras under specificerade provförhållanden och är en viktig parameter för att samordna skyddet med utrustningen nedströms.

Kortslutningsförmåga på 10 kA för CS21

CS21-transientskyddet har en kortslutningsförmåga Isccr på 10 kA och Cirprotec anger en maximal försäkring före enheten på 63 A typ gG för denna modul.

Den slutliga samordningen med överströmskydden ska utföras enligt installationsschemat och de faktiska egenskaperna i anläggningen.

Dynamisk termisk frånkoppling

CS21 har ett dynamiskt termiskt frånkopplingssystem som gör det möjligt att internt isolera skyddselementet när det når ett slutet-liv-tillstånd eller ett onormalt driftläge.

Denna funktion bidrar till att upprätthålla en säker drift under hela livslängden.

Visuell LED-indikering

Transientskyddsmodulen har visuell indikering via LED, vilket underlättar kontroll av dess status vid inspektion och underhåll.

Standardreferensen CS21-15/230 som används i detta set har ingen fjärrsignalering.

Kompakt format på 4 DIN-moduler

Den enfasiga V-CHECK upptar 3 DIN-moduler och den kompakta CS21 endast 1 extra modul. Setet kräver därför cirka 4 modulers utrymme i elcentralen.

Båda komponenterna är avsedda för montering på DIN-skena, vilket underlättar integration tillsammans med övriga modulära skydd i installationen.

CS21 med endast 1 modul

En av CS21:s utmärkande egenskaper är dess extremt kompakta monoblockformat. Det integrerar sina 2 skyddspoler i endast 1 DIN-modul, vilket gör det möjligt att lägga till Typ 2-skydd utan att uppta det utrymme som normalt krävs för en konventionell tvåpolig överspänningsavledare.

Plintar för transientskyddet

CS21 accepterar:

• Stela ledare: 6 till 35 mm².
• Flexibla ledare: 6 till 25 mm².

Den använda ledararean ska bestämmas utifrån installationens egenskaper och Cirprotecs anvisningar.

Brett miljöområde för CS21

Transientmodulen är konstruerad för att arbeta mellan -40 och +85 °C samt vid en relativ luftfuktighet mellan 5 och 95 %.

Höljet är tillverkat av polykarbonat, har brandklass UL94 V-0 och har grå finish RAL 7035.

Användningsområden för Cirprotec 77706395C

• Enfasiga elcentraler i bostäder.
• Lägenheter och fritidshus.
• Butikslokaler.
• Kontor och småföretag.
• Bostadsrättsföreningar och samfälligheter.
• Renovering av elcentraler.
• Enfasinstallationer med 25 A IGA.
• Skydd av hushållsapparater och elektronisk utrustning mot spänningsavvikelser.

Tekniska egenskaper för Cirprotec 77706395C

• Varumärke: Cirprotec.
• Referens: 77706395C.
• Set: V-CHECK 2MP-D-25 + CS21-15/230.
• Typ: kombinerat skydd mot permanenta och transienta överspänningar med IGA.
• Användning: enfasinstallationer.
• Konfiguration: 1P+N / 1F+N.
• Nominell spänning: 230 V AC.
• Integrerad IGA: ja.
• IGA:s märkström: 25 A.
• IGA-karakteristik: C.
• Brytförmåga: 6 kA enligt UNE-EN 60898.
• Skydd mot permanenta överspänningar: ja.
• POP-skydd: enligt UNE-EN 50550.
• Förkopplad V-CHECK: ja.
• Skydd mot transienta överspänningar: ja.
• DPS-modell: CS21-15/230.
• Intern konfiguration för CS21: 1+1.
• Antal poler för CS21: 2.
• EN-klassificering för CS21: Typ 2.
• IEC-klassificering för CS21: Klass II.
• Nätkonfigurationer: TT och TNS.
• Skyddslägen: L-N / N-PE.
• Imax: 15 kA, vågform 8/20 µs.
• In: 5 kA, vågform 8/20 µs.
• Uc L-N: 275 V AC.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Kortslutningsförmåga Isccr för CS21: 10 kA.
• Maximal försäkring före CS21: 63 A gG.
• Dynamisk termisk frånkoppling: ja.
• Visuell indikering för CS21: LED.
• Fjärrindikering: nej.
• V-CHECK-moduler: 3.
• CS21-moduler: 1.
• Total ungefärlig platsåtgång: 4 DIN-moduler.
• Montering: DIN-skena.
• Stel ledare som CS21 accepterar: 6-35 mm².
• Flexibel ledare som CS21 accepterar: 6-25 mm².
• Driftstemperatur för CS21: -40 till +85 °C.
• Relativ luftfuktighet för CS21: 5-95 %.
• Isoleringsmaterial för CS21: polykarbonat.
• Brandklass för CS21: UL94 V-0.
• Huvudstandarder: UNE-EN 50550 och IEC/EN 61643-11.
• EAN för setet: 8435297857129.

Komplett skydd för enfasiga 25 A-centraler

Cirprotec 77706395C kombinerar i ett och samma set en 25 A IGA med C-karakteristik, skydd mot permanenta överspänningar och en Typ 2-avledare med Imax på 15 kA. På så sätt kan olika elektriska risker täckas med en modulär lösning som är särskilt lämplig för enfasiga centraler.

Den förkopplade V-CHECK förenklar installationen av det permanenta skyddet, medan den kompakta CS21 tillför transientskydd och upptar endast en DIN-modul. Resultatet är en lösning på cirka 4 moduler för bostäder, lokaler och andra kompatibla installationer.

Viktigt: även om den angivna titeln endast nämner skydd mot permanenta överspänningar och 25 A IGA, säljs den fullständiga referensen 77706395C som ett set med transientskyddet CS21 på 15 kA. Installationen ska utföras enligt Cirprotecs schema och av kvalificerad personal.
