Överspänningsskydd för övergående och permanenta spänningar 1P+N 32A

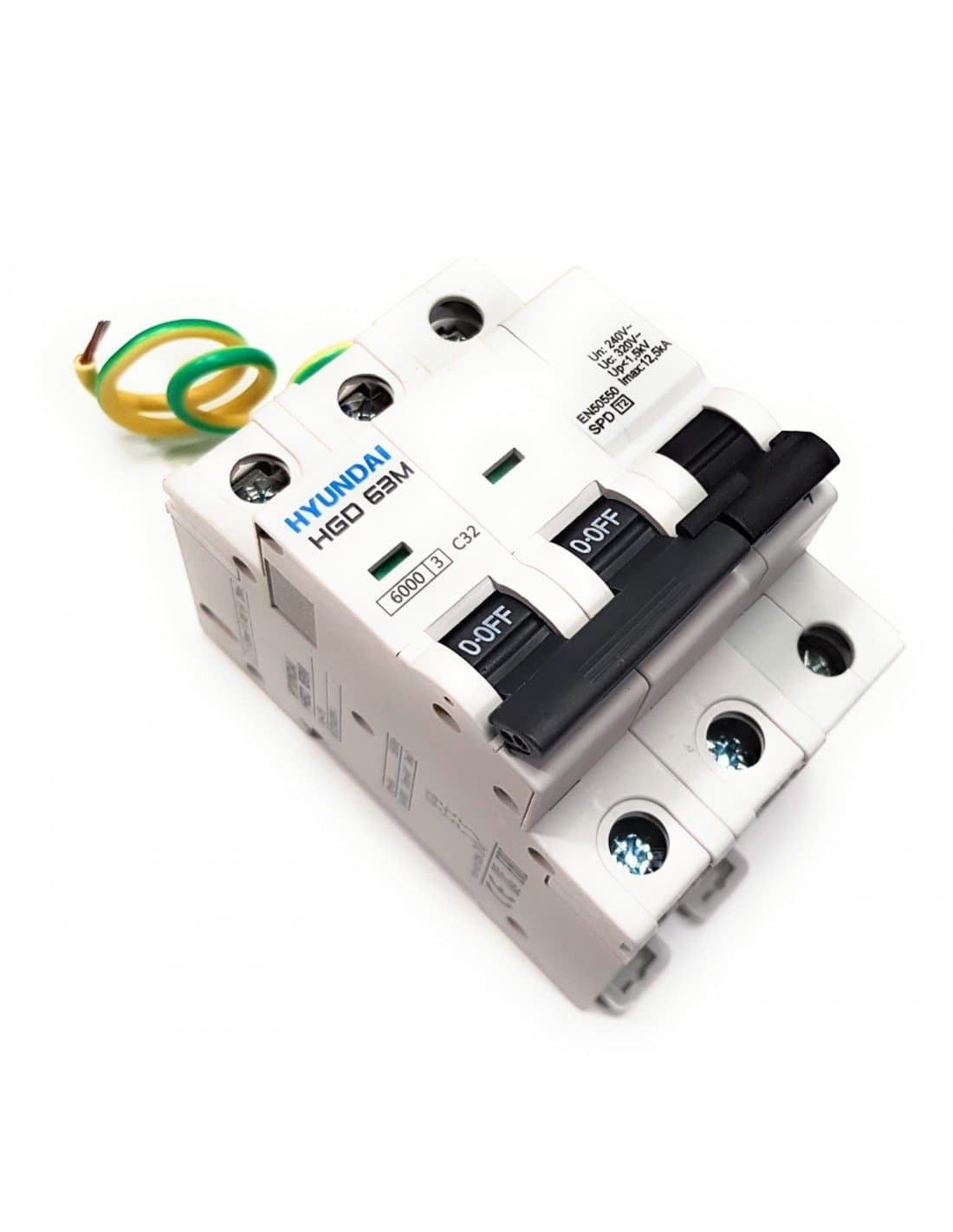

Procoel ST-2P32 överspänningsskydd är en kombinerad enhet för enfasiga elinstallationer som skyddar mot permanenta och transienta överspänningar och har en inbyggd 32 A huvudbrytare (IGA). Dess 1P+N-konfiguration gör det möjligt att integrera magnetotermiskt skydd och skydd mot spänningsavvikelser i en enda enhet, vilket förenklar monteringen och minskar utrymmesbehovet i elcentralen.

ST-2P32 har en IGA med C-karakteristik och brytförmåga på 6 kA samt ett överspänningsskydd för transienta överspänningar, klass II. Den erbjuder en maximal urladdningsström Imax på 12,5 kA, nominell urladdningsström In på 6 kA och skyddsnivå Up ≤1,5 kV. Enheten installeras på 35 mm DIN-skena, upptar 3 moduler och är särskilt utformad för enfasnät med fas, neutral och jord.

Skydd mot permanenta och transienta överspänningar

Procoel ST-2P32 kombinerar två typer av skydd mot störningar i nätspänningen:

• Permanenta överspänningar: upptäcker långvariga ökningar av matningsspänningen och får den inbyggda IGA:n att lösa ut.
• Transienta överspänningar: begränsar mycket kortvariga spänningsspikar som till exempel orsakas av kopplingsmanövrer i nätet eller indirekta effekter av åsknedslag.

Denna kombination hjälper till att skydda anslutna elektriska och elektroniska apparater nedströms mot olika typer av spänningsstörningar.

Inbyggd 32 A IGA

Modellen ST-2P32 har en inbyggd 32 A huvudbrytare, vilket innebär att det inte är nödvändigt att koppla överspänningsmodulen till en separat IGA för att utföra den funktion som denna enhet är avsedd för.

Den inbyggda automatsäkringen har C-karakteristik och en brytförmåga på 6 kA. Förutom att lösa ut när systemet upptäcker en permanent överspänning ger den även skydd mot överbelastning och kortslutning enligt sina märkdata.

1P+N-konfiguration för enfasinstallationer

ST-2P32 är konfigurerad som 1P+N och är avsedd för enfasinstallationer på 230 V. Tillverkaren anger en nominell driftspänning på 240 V AC och en frekvens på 50-60 Hz.

För att säkerställa korrekt funktion måste fasen anslutas till plinten märkt L och neutralledaren till plinten N.

Överspänningsskydd klass II för transienta överspänningar

Det integrerade transienta skyddet är klass II och avsett för installation i fördelningscentraler. Det är konstruerat för att avleda strömpulser med vågform 8/20 µs.

• Klass: II.
• Maximal urladdningsström Imax: 12,5 kA, vågform 8/20 µs.
• Nominell urladdningsström In: 6 kA.
• Skyddsnivå Up: ≤1,5 kV.

När en transient överspänning uppstår inom de avsedda förhållandena begränsar skyddet spänningsspiken för att minska den energi som når de anslutna apparaterna i installationen.

Skydd mot permanenta överspänningar

Enheten övervakar kontinuerligt nätspänningen. När den upptäcker en ökning över den avsedda gränsen påverkar den den inbyggda IGA:n och kopplar bort installationen.

Procoels aktuella tekniska datablad anger en utlösningsspänning över 265 V AC med en tolerans på ±2%. Reaktionstiden beror på storleken på den upptäckta överspänningen och fastställs enligt standarden EN 50550.

Manuell återställning efter permanent överspänning

Efter en frånkoppling på grund av permanent överspänning återgår enheten till drift genom manuell återställning, förutsatt att nätspänningen har återgått till normala värden.

Denna funktion förhindrar automatisk återinkoppling medan en onormal spänning fortfarande förekommer i installationen.

Visuell funktionsindikering

Skyddet har ett ljusfönster som gör det möjligt att visuellt kontrollera enhetens status:

• Långsam grön blinkning: korrekt funktion.
• Snabb grön blinkning: möjligt fel i anslutningen mellan fas och neutral.
• Fast grönt sken: modulen är fortfarande i drift efter att ha löst ut vid en transient överspänning.
• Rött: det transienta skyddet har blivit obrukbart och modulen måste bytas ut.

Behöver neutral och jord

Procoel anger uttryckligen att ST-2P32 inte får installeras i ledningar utan neutral eller i installationer som saknar skyddsjord PE.

Jordning är nödvändig för att skyddet mot transienta överspänningar ska fungera korrekt, eftersom den gör det möjligt att avleda störningens energi enligt skyddets konstruktion.

Kompakt format på 3 DIN-moduler

Skyddet installeras på 35 mm DIN-skena och upptar 3 moduler. Dess mått är cirka 54 x 90 x 71 mm, vilket gör det möjligt att integrera IGA och skyddssystemen mot permanenta och transienta överspänningar i ett begränsat utrymme.

Plintar upp till 25 mm²

Den tekniska dokumentationen anger en maximal anslutningsarea i plintarna på 25 mm². Den faktiska ledararean ska väljas enligt kretsens ström, installationssättet och tillämpliga elbestämmelser.

IP20-skydd

ST-2P32 har kapslingsklass IP20 och är avsedd för montering i elcentraler eller lämpliga kapslingar.

Det angivna miljöintervallet från tillverkaren är mellan -20 och +70 °C, med en maximal relativ luftfuktighet på 80%.

Användningsområden för Procoel ST-2P32

• Enfasiga elcentraler i bostäder.
• Lägenheter och fritidshus.
• Butikslokaler.
• Kontor.
• Bostadsrättsföreningar.
• Mindre verkstäder.
• Teritiära installationer.
• Centraler med känslig elektronisk utrustning.
• Enfasinstallationer som kräver en 32 A IGA.

Tekniska egenskaper för Procoel ST-2P32

• Varumärke: Procoel / Hyundai Electric.
• Referens: ST-2P32.
• Serie: ST-2Pxx.
• Typ: kombinerat överspänningsskydd för permanenta och transienta överspänningar med IGA.
• Användning: enfasinstallationer.
• Konfiguration: 1P+N.
• Märkström: 32 A.
• Inbyggd IGA: ja.
• IGA-karakteristik: C.
• Brytförmåga: 6 kA.
• Nätspänning: 230 V AC.
• Nominell driftspänning: 240 V AC.
• Frekvens: 50-60 Hz.
• Skydd mot permanenta överspänningar: ja.
• Utlösningsspänning permanent: >265 V AC ±2%.
• Reaktionstid: enligt EN 50550.
• Återställning: manuell.
• Skydd mot transienta överspänningar: ja.
• Transientskyddsklass: klass II.
• Maximal urladdningsström Imax: 12,5 kA, vågform 8/20 µs.
• Nominell urladdningsström In: 6 kA.
• Skyddsnivå Up: ≤1,5 kV.
• Visuell statusindikering: ja.
• Maximal plintarea: 25 mm².
• Montering: 35 mm DIN-skena.
• Antal moduler: 3.
• Mått: 54 x 90 x 71 mm.
• Kapslingsklass: IP20.
• Omgivningstemperatur: -20 till +70 °C.
• Maximal relativ luftfuktighet: 80%.
• Neutral krävs: ja.
• Skyddsjord PE krävs: ja.
• Angivna standarder: UNE-EN 60898, EN 50550 och IEC/EN 61643-11.

Komplett skydd för enfascentraler på 32 A

Procoel ST-2P32 samlar i en enda enhet på endast 3 DIN-moduler en 32 A C-karakteristik IGA och skydd mot permanenta och transienta överspänningar. Denna integration förenklar elcentralens uppbyggnad och gör det möjligt att skydda installationen både mot långvariga spänningsökningar och mot kortvariga transienta spikar.

Dess klass II-skydd, Imax på 12,5 kA, In på 6 kA, skyddsnivå Up ≤1,5 kV och brytförmåga på 6 kA gör den till en särskilt lämplig lösning för bostads- och tertiära enfasinstallationer som kräver en märkström på 32 A.

Viktigt: fasen måste anslutas till L och neutralledaren till N. Tillverkaren anger uttryckligen att enheten inte får installeras i ledningar utan neutral eller utan skyddsjord PE. Installationen ska utföras av behörig fackman.
