Magnetotermiskt skydd TX3 4P 32A Kurva C Kurva C 6kA

Legrand TX³ 403629 automatsäkring är en fyrpolig automatsäkring utformad för att skydda elektriska installationer mot överbelastning och kortslutning. Den har 4 skyddade poler, märkström på 32 ampere, utlösningskarakteristik kurva C och märkspänning på 400 volt växelström.

Med en brytförmåga på 6 kiloampere vid 400 volt enligt EN 60898-1 är denna automatsäkring i TX³-serien redo att integreras i bostads-, kommersiella och andra elfördelningscentraler. Dess modulära format upptar 4 moduler och möjliggör montering på DIN-skena.

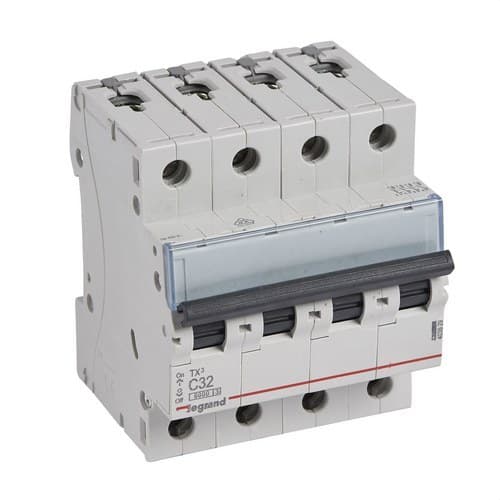

Legrand TX³ automatsäkring med 4 poler och 32 ampere

Referensen 403629 tillhör serien av Legrand TX³ automatsäkringar. Dess huvudsakliga funktion är att skydda kablage och anslutna apparater mot överströmmar som kan uppstå till följd av överbelastning eller kortslutning.

Enheten kombinerar ett termiskt skydd, avsett att reagera vid långvarig överbelastning, med ett magnetiskt skydd, som ger snabb utlösning när en hög kortslutningsström uppstår.

Utöver skyddsfunktionen anger Legrand att brytaren även kan användas för att manövrera och isolera installationen, vilket underlättar manuell frånkoppling av kretsen vid underhåll eller ingrepp.

4 skyddade poler

Legrand TX³ 403629 har 4 totala poler och 4 skyddade poler. Dess mekanism möjliggör samtidig frånkoppling av de ledare som hör till kretsen när automatsäkringen löser ut.

Denna fyrpoliga konfiguration är lämplig för installationer som kräver samtidig skydd av fyra ledare med en enda modulär enhet.

Märkström på 32 ampere

Automatsäkringens märkström är 32 ampere. Detta värde måste samordnas med ledararea, lastens egenskaper, installationssätt och de förutsättningar som gäller för kretsen.

Rätt val av automatsäkring hjälper till att skydda kablaget mot strömmar som överstiger vad det kan bära kontinuerligt.

Utlösningskurva C

Referens 403629 har utlösningskurva C. I denna typ av brytare sker den momentana magnetiska utlösningen när strömmen når ungefär mellan 5 och 10 gånger märkströmmen.

För denna 32 A-modell anger Legrand ett magnetiskt tröskelvärde mellan 160 och 320 ampere.

Denna egenskap gör att vissa kortvariga strömspikar kan tolereras utan omedelbar utlösning, samtidigt som en snabb reaktion bibehålls vid höga kortslutningsströmmar.

Termiskt skydd mot överbelastning

När strömmen som passerar genom kretsen överstiger sitt nominella värde under en viss tid, får automatsäkringens termiska mekanism kontakterna att öppna.

Detta skydd hjälper till att förhindra överhettning av kablage och andra elektriska komponenter som annars kan uppstå om en överbelastning kvarstår för länge.

Magnetiskt skydd mot kortslutning

Vid en hög kortslutningsström reagerar den magnetiska mekanismen snabbt för att bryta matningen till kretsen.

Kombinationen av båda systemen ger i samma enhet skydd mot de två huvudsakliga typerna av överström som kan förekomma i en elektrisk installation.

Brytförmåga på 6 kiloampere

Legrand 403629 har en märkt brytförmåga Icn på 6 kiloampere vid 400 volt enligt EN 60898-1.

Brytförmågan anger automatsäkringens förmåga att på ett säkert sätt bryta en kortslutningsström inom de villkor som anges av standarden och tillverkaren.

Enligt IEC 60947-2 anger Legrand dessutom en slutlig brytförmåga Icu på 6 kiloampere vid 400 volt och 10 kiloampere vid 230 volt.

Energibegränsningsklass 3

Automatsäkringen har energibegränsningsklass 3, den högsta nivån som anges i EN 60898-1 för denna parameter.

Energibegränsningen bidrar till att minska den energi som passerar genom kretsen vid en kortslutningssituation, inom de driftförhållanden som enheten är avsedd för.

Märkspänning på 400 volt

Legrand TX³ 403629 är konstruerad för en märkspänning på 400 volt växelström, med ett nominellt intervall som tillverkaren anger till mellan 360 och 440 volt.

Driftsfrekvensen ligger mellan 50 och 60 hertz, vilket gör den lämplig för vanliga distributionsnät för växelström.

4-modulers format för DIN-skena

Automatsäkringen är avsedd för montering på DIN-skena i elcentralen och upptar en bredd motsvarande 4 moduler.

De ungefärliga måtten är:

• Bredd: 70,8 millimeter.
• Höjd: 88 millimeter.
• Djup: 77,8 millimeter.
• Installationsdjup: 44 millimeter.

Det modulära formatet underlättar installation tillsammans med jordfelsbrytare, kontaktorer och andra skydds- och styranordningar.

Matning uppifrån eller nedifrån

Legrand 403629 erbjuder flexibilitet vid kabeldragning i elcentralen, eftersom den kan matas både uppifrån och nedifrån.

Anslutningen kan göras med kopparkabel eller kam-skena av piggtyp, alltid med kompatibla komponenter och enligt tillverkarens monteringsanvisningar.

Anslutningskapacitet för olika kabelareor

Plintarna är förberedda för att ansluta ledare med olika areor. Legrand anger en maximal kapacitet på:

• Flexibel ledare: upp till 25 kvadratmillimeter.
• Styv ledare: upp till 35 kvadratmillimeter.

Systemet använder skruvanslutningar och är utformat för att ge en säker anslutning i elcentralen.

Plintar med IP20-skydd

Brytaren har skyddsklass IP20, med plintar utformade för att skydda mot oavsiktlig kontakt med spänningsförande delar när enheten är korrekt installerad.

Legrands angivna motståndskraft mot mekaniska stötar är IK02.

Integrerad märkhållare

Fronten på automatsäkringen har en märkhållare som gör det möjligt att tydligt identifiera den skyddade kretsen.

Denna funktion underlättar underhåll, inspektion och lokalisering av kretsar i elcentraler med flera skyddsanordningar.

Kompatibel med Legrand DX³-tillbehör

TX³ 403629 kan utrustas med vissa hjälpkontakter och tillbehör i Legrand DX³-serien, vilket möjliggör ytterligare styr- eller signaleringsfunktioner.

Legrand medger även anslutning av aluminiumledare via det specifika kompatibla ändstycke som anges för serien.

Brett installationsområde

Produktens datablad anger en föroreningsgrad 2 och en lagringstemperatur mellan -40 och 70 grader Celsius.

Enheten är tillverkad i grå färg liknande RAL 7035 och Legrand klassificerar den som en halogenfri produkt.

I enlighet med EN 60898-1

Legrand TX³ 403629 uppfyller tillämpliga krav i standarden EN 60898-1 för automatsäkringar avsedda för bostadsinstallationer och liknande användning.

Referensen har dessutom AENOR-certifiering, där dess 4 poler, 400 volt, 32 ampere, kurva C, brytförmåga på 6 kiloampere och energibegränsningsklass 3 bekräftas.

Tekniska egenskaper för Legrand 403629

• Varumärke: Legrand.
• Serie: TX³.
• Referens: 403629.
• EAN: 3245064036290.
• Produkttyp: automatsäkring.
• Antal poler: 4.
• Antal skyddade poler: 4.
• Märkström: 32 ampere.
• Utlösningskurva: C.
• Magnetiskt tröskelvärde: mellan 160 och 320 ampere.
• Märkspänning: 400 volt växelström.
• Nominellt spänningsintervall: mellan 360 och 440 volt.
• Frekvens: mellan 50 och 60 hertz.
• Brytförmåga Icn enligt EN 60898-1 vid 400 volt: 6 kiloampere.
• Brytförmåga Icu enligt IEC 60947-2 vid 400 volt: 6 kiloampere.
• Brytförmåga Icu enligt IEC 60947-2 vid 230 volt: 10 kiloampere.
• Energibegränsningsklass: 3.
• Antal moduler: 4.
• Montering: DIN-skena.
• Bredd: 70,8 millimeter.
• Höjd: 88 millimeter.
• Djup: 77,8 millimeter.
• Installationsdjup: 44 millimeter.
• Skyddsklass: IP20.
• Slagtålighet: IK02.
• Föroreningsgrad: 2.
• Maxkapacitet med flexibel ledare: 25 kvadratmillimeter.
• Maxkapacitet med styv ledare: 35 kvadratmillimeter.
• Anslutningstyp: skruvplint, kabel eller kam-skena.
• Matningsriktning: uppifrån eller nedifrån.
• Lagringstemperatur: mellan -40 och 70 grader Celsius.
• Färg: grå RAL 7035.
• Halogenfri: ja.
• Märkhållare: integrerad.
• Kompatibel med DX³-tillbehör: ja.
• Huvudstandard: EN 60898-1.

Fyrpoligt skydd för elektriska installationer

Legrand TX³ 403629 automatsäkring kombinerar 32 ampere, kurva C, 4-poligt skydd och en brytförmåga på 6 kiloampere vid 400 volt i ett kompakt format på 4 moduler.

Montering på DIN-skena, matning uppifrån eller nedifrån, kapacitet för ledare upp till 35 kvadratmillimeter, märkhållare och kompatibilitet med DX³-tillbehör gör den enkel att integrera i elcentraler som behöver ett effektivt skydd mot överbelastning och kortslutning.
