Magnetotermisk TX3 4P 40A Kurva C Kurva C 6kA

Le magnettermiska skyddsbrytaren Legrand TX³ 403630 är en automatsäkring med 4 skyddade poler och 40 ampere, utformad för att skydda elektriska installationer mot överbelastning och kortslutning. Den har utlösningskurva C, märkspänning 400 volt och en brytförmåga på 6 kiloampere vid 400 volt enligt EN 60898-1.

Detta utförande med 4 moduler och montering på DIN-skena underlättar integrering i bostads-, kommersiella och industriella elcentraler. Utöver magnettermiskt skydd kan enheten användas för att manövrera och isolera den elektriska kretsen och den stöder olika hjälpkontakter och tillbehör i Legrand DX³-serien.

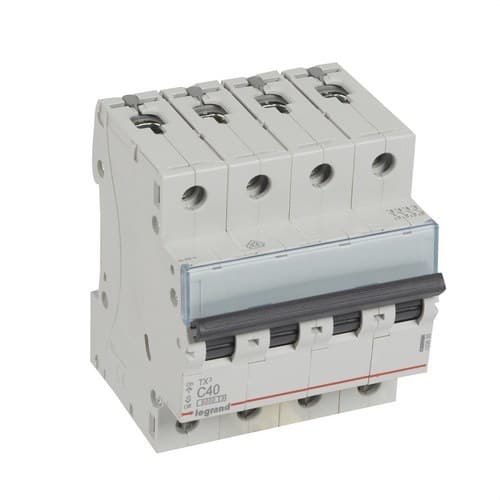

Legrand TX³ magnettermisk skyddsbrytare med 4 poler och 40 ampere

Referensen 403630 tillhör Legrands serie av automatsäkringar TX³. Den har 4 totala poler och 4 skyddade poler, vilket ger magnettermiskt skydd på samtliga poler i enheten.

Nominell ström är 40 ampere och nominell driftspänning är 400 volt växelström, med ett nominellt spänningsområde som Legrand anger till mellan 360 och 440 volt.

Skydd mot överbelastning och kortslutning

Automatsäkringen kombinerar två skyddsprinciper. Den termiska delen reagerar på långvariga överbelastningar som kan orsaka överhettning av ledarna, medan den magnetiska utlösningen ger snabb frånkoppling vid höga strömmar som uppstår vid kortslutning.

Denna kombination skyddar kablage och anslutna apparater mot de viktigaste överströmsituationerna som kan uppstå i en elektrisk installation.

Utlösningskurva C

Legrand 403630 har en utlösningskurva C. Tillverkaren anger för denna kurva ett magnetiskt tröskelvärde mellan 5 och 10 gånger märkströmmen.

I denna 40-ampersversion ligger den magnetiska utlösningen mellan 200 och 400 ampere. Denna egenskap gör att enheten kan tåla vissa kortvariga strömspikar samtidigt som den ger snabb respons vid kortslutning.

Brytförmåga på 6 kiloampere vid 400 volt

Enligt standarden EN 60898-1 har magnettermobrytaren en märkbrytförmåga på 6 kiloampere vid 400 volt.

Vid 230 volt anger Legrand en märkbrytförmåga på 10 kiloampere enligt EN 60898-1.

Brytförmåga enligt IEC 60947-2

Enligt IEC 60947-2 är den angivna slutliga brytförmågan från Legrand:

• 6 kiloampere vid 400 volt.
• 10 kiloampere vid 230 volt.

Brytförmågevärden ska alltid tolkas tillsammans med spänningen och tillämplig provningsstandard.

Energibegränsningsklass 3

Legrand TX³ 403630 har en energibegränsningsklass 3 enligt EN 60898-1.

Energibegränsningen hjälper till att minska den energi som passerar genom installationen vid en kortslutning, vilket reducerar de termiska och elektrodynamiska påfrestningarna på ledare och andra komponenter nedströms.

Montering på DIN-skena och format med 4 moduler

Magnettermobrytaren är avsedd för montering på DIN-skena och upptar en bredd motsvarande 4 moduler.

Installationsdjupet är 44 millimeter, vilket gör det möjligt att integrera den i modulära elcentraler tillsammans med jordfelsbrytare, kontaktorer, överspänningsskydd och andra skydds- och styrkomponenter.

Mått

• Bredd: 70,8 millimeter.
• Höjd: 88 millimeter.
• Djup: 77,8 millimeter.
• Installationsdjup: 44 millimeter.
• Modulbredd: 4 moduler.

IP20-skyddade anslutningsklämmor

Terminalerna är utformade med IP20-skydd mot oavsiktlig beröring med fingrar när enheten är korrekt installerad.

Brytaren använder skruvanslutningar och kan anslutas både med ledare och med kompatibla kamfördelningssystem.

Anslutningskapacitet

• Flexibel ledare: upp till 25 kvadratmillimeter.
• Styv ledare: upp till 35 kvadratmillimeter.

Anslutningskapaciteten gör det möjligt att använda magnettermobrytaren i elcentraler med olika ledararea inom de gränser som Legrand anger.

Matning uppifrån eller nedifrån

TX³ 403630 kan matas uppifrån eller nedifrån, vilket ger större flexibilitet vid projektering och kabeldragning i centralen.

Legrand medger anslutning med kopparkabel eller kompatibel kamfördelning, vilket underlättar gemensam matning av flera modulära enheter.

Isolationsspänning på 500 volt

Enhetens nominella isolationsspänning är 500 volt. Dessutom har den en märkimpulsspänningstålighet på 4 kilovolt.

• Märkspänning: 400 volt.
• Nominellt spänningsområde: mellan 360 och 440 volt.
• Isolationsspänning: 500 volt.
• Impulsspänningstålighet: 4 kilovolt.
• Frekvens: mellan 50 och 60 hertz.

IP20- och IK02-skydd

Automatsäkringen har en skyddsklass IP20 och en mekanisk slagtålighet IK02.

Den tilldelade föroreningsgraden är 2, enligt Legrands tekniska specifikationer.

Kompatibel med Legrand DX³-hjälputrustning

Magnettermobrytaren kan kompletteras med kompatibla hjälpkontakter och tillbehör i Legrand DX³-serien, vilket gör det möjligt att utöka elcentralens funktioner efter projektets behov.

Bland möjligheterna i serien finns manöver- och signaleringshjälp samt kompatibla manöverslösningar. Val av tillbehör bör kontrolleras i Legrands aktuella dokumentation.

Inbyggd etikethållare

Fronten har en integrerad etikethållare som gör det möjligt att tydligt identifiera den skyddade kretsen.

Denna funktion underlättar installation, inspektion och underhåll, särskilt i centraler med ett stort antal kretsar.

Halogenfri konstruktion

Legrand anger denna automatsäkring som halogenfri. Höljet har en grå finish som liknar RAL 7035.

Tekniska egenskaper för Legrand TX³ 403630

• Varumärke: Legrand.
• Serie: TX³.
• Referens: 403630.
• EAN: 3245064036306.
• Produkttyp: magnettermisk automatsäkring.
• Antal poler: 4.
• Antal skyddade poler: 4.
• Nominell ström: 40 ampere.
• Utlösningskurva: C.
• Magnetiskt tröskelvärde: mellan 200 och 400 ampere.
• Märkspänning: 400 volt växelström.
• Nominellt spänningsområde: mellan 360 och 440 volt.
• Frekvens: mellan 50 och 60 hertz.
• Brytförmåga enligt EN 60898-1 vid 400 volt: 6 kiloampere.
• Brytförmåga enligt EN 60898-1 vid 230 volt: 10 kiloampere.
• Slutlig brytförmåga enligt IEC 60947-2 vid 400 volt: 6 kiloampere.
• Slutlig brytförmåga enligt IEC 60947-2 vid 230 volt: 10 kiloampere.
• Nominell isolationsspänning: 500 volt.
• Impulsspänningstålighet: 4 kilovolt.
• Energibegränsningsklass: 3.
• Föroreningsgrad: 2.
• Monteringstyp: DIN-skena.
• Antal moduler: 4.
• Bredd: 70,8 millimeter.
• Höjd: 88 millimeter.
• Djup: 77,8 millimeter.
• Installationsdjup: 44 millimeter.
• Skyddsklass: IP20.
• Slagtålighet: IK02.
• Maxkapacitet för flexibel ledare: 25 kvadratmillimeter.
• Maxkapacitet för styv ledare: 35 kvadratmillimeter.
• Typ av anslutning: skruvanslutning.
• Anslutning med kam: ja, med kompatibla system.
• Matningsriktning: uppifrån eller nedifrån.
• Kompatibla hjälpenheter: ja.
• Etikethållare: integrerad.
• Halogenfri: ja.
• Färg: grå liknande RAL 7035.
• Förvaringstemperatur: mellan -40 och 70 grader Celsius.

Tetrapolärt skydd för elcentraler

Legrand TX³ 403630 kombinerar 4-poligt skydd, nominell ström på 40 ampere, kurva C och en brytförmåga på 6 kiloampere vid 400 volt för att skydda kretsar mot överbelastning och kortslutning.

Detta format med 4 moduler, DIN-montering, matning uppifrån eller nedifrån, IP20-skyddade anslutningar, etikethållare och kompatibilitet med DX³-hjälputrustning gör den enkel att integrera i bostads-, kommersiella och industriella elcentraler.
