Magnetotermisk S202-C6 2P 6A C 10kA

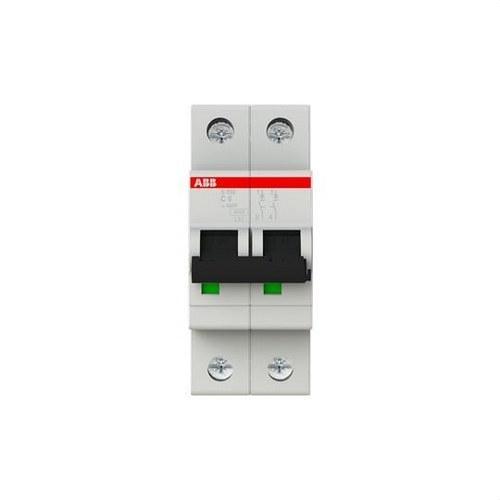

ABB S202-C6 dvärgbrytare, referens 2CDS252001R0064, är en robust lösning för skydd av 2-poliga elektriska kretsar med en märkström på 6 A och en utlösningskurva C, vilket gör den idealisk för skydd i både bostads- och industriella applikationer. Den är designad för att fungera med spänningar upp till 440 V AC och 125 V DC, vilket gör den lämplig för både växelströms- och likströmssystem och garanterar säkerhet och tillförlitlighet i ett brett spektrum av applikationer.

Denna automatsäkring erbjuder en hög brytkapacitet vid kortslutning på 10 kA vid 400 V AC, vilket säkerställer ett effektivt skydd mot överbelastningar och kortslutningar. Dessutom är den designad för att motstå spänningstoppar på upp till 6,2 kV vid havsnivå, i enlighet med IEC/EN 60898-1, IEC/EN 60947-2 och UL 1077, vilket intygar dess höga kvalitet och överensstämmelse med internationella säkerhetsstandarder.

S202-C6 är lätt att installera på DIN-skena, vilket underlättar integrationen i elpaneler. Dess kompakta design och möjlighet att monteras i vilken position som helst gör den lämplig för applikationer i industriella, kommersiella och bostadsmiljöer. De tvåvägs cylindriska skruvterminalerna säkerställer en säker och pålitlig anslutning, med en anslutningskapacitet som tillåter både stela och flexibla kablar upp till 35 mm². Dvärgbrytaren inkluderar en visuell indikation av kontaktens tillstånd (röd för på och grön för av), vilket underlättar kontroll av enhetens driftstatus.

Tekniska specifikationer:

• Modell: Dvärgbrytare S202-C6.
• Referens: 2CDS252001R0064.
• Antal poler: 2P.
• Märkström (In): 6 A.
• Utlösningskurva: C.
• Brytkapacitet:
  • 10 kA vid 400 V AC.
  • 20 kA vid 230 V AC.
  • 10 kA vid 440 V AC.
• Märkdriftspänning:
  • 400 V AC (IEC 60898-1).
  • 440 V AC (IEC 60947-2).
  • 125 V DC.
• Märkt isolationsspänning (Ui): 440 V.
• Motstånd mot spänningstoppar (Uimp): 6,2 kV vid havsnivå.
• Märksfrekvens: 50/60 Hz.
• Effektförlust: 4 W (2 W per pol).
• Energibegänsningsklass: 3.
• Monteringstyp: DIN-skena TH35-15/7.5.
• Normer: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077.
• Höljesmaterial: Isolerande, grupp II, färg RAL 7035.
• Anslutningar:
  • Anslutningskapacitet: 0,75-35 mm² stel eller flexibel.
  • Kabelskalningslängd: 12,5 mm.
• Åtdragningsmoment: 2,8 N·m.
• Tillgängliga tillbehör: Ja.

Ytterligare fördelar:

• Visuell indikation av kontaktens tillstånd: Underlättar kontroll av driftstatus genom röda (på) och gröna (av) färger.
• Kompatibel med AC och DC: Kan användas i ett brett spektrum av växelströms- och likströmsapplikationer.
• Säker anslutning: De cylindriska skruvterminalerna säkerställer en pålitlig anslutning med olika typer av kablar.

ABB S202-C6 dvärgbrytare är den perfekta lösningen för dem som söker ett effektivt och säkert skydd för elektriska kretsar. Med sin höga brytkapacitet, enkla installation och överensstämmelse med internationella standarder är den idealisk för att skydda både industriella och bostadsinstallationer, och erbjuder en hög grad av säkerhet i alla applikationer.
