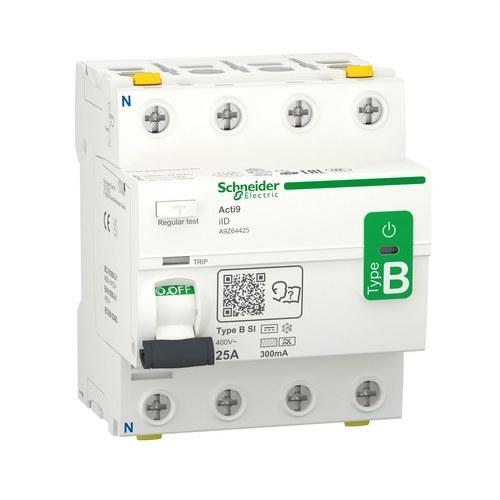

Schneider Electric Acti9 iID Jordfelsbrytare 4P 25A 300mA B-SI

Differential Schneider Acti9 iID A9Z64425 är en högpålitlig och säker jordfelsbrytare (RCCB), designad för att skydda både människor och installationer mot elektriska stötar vid indirekt kontakt och brandrisk orsakad av jordläckage.

Denna 4-poliga modell har en märkkapacitet på 25 A och en känslighet på 300 mA, av typ AC, vilket gör den lämplig för standardapplikationer i bostads-, kommersiella och industriella elinstallationer. Den uppfyller isoleringskraven enligt standarderna IEC 61008-1, IEC 61008-2-1, IEC 62423, IEC 61543 och VDE 0664.

Designen av denna enhet inkluderar en mekanisk utlösningsindikator på framsidan (röd färg), vilket gör det möjligt att snabbt identifiera ursprunget till frånkopplingen, vilket minskar diagnostik- och underhållstider. Den har också funktionen VisiSafe, ett säkerhetsfönster med grön remsa som är synlig när alla poler är helt öppna, vilket garanterar säkerhet vid underhållsarbete nedströms.

Tekniska egenskaper

• Referens: A9Z64425
• Serie: Acti9
• Antal poler: 4P
• Märkkapacitet: 25 A
• Känslighet: 300 mA
• Typ: AC
• Driftspänning: 400 V AC
• Kapacitet för kortslutningsbrytning och stängning (Im/IΔm): 1500 A
• Villkorlig kortslutningsström (Inc/IΔc): 10 kA
• Elektrisk hållbarhet: 15 000 cykler
• Mekanisk hållbarhet: 20 000 cykler

Installation och design

• Montering: DIN-skena
• Bredd: 8 moduler (72 mm)
• Mått: 72 × 88 × 79 mm (B × H × D)
• Vikt: 415 g
• Skyddsgrad: IP20 / IP40 i kapsling
• Färg: Vit RAL 9003

Miljöförhållanden

• Driftstemperatur: från -25 °C till +60 °C
• Lagringstemperatur: från -40 °C till +85 °C
• Föroreningsgrad: 3
• Överspänningskategori: IV

Differentialen Schneider Acti9 iID 4P 25 A 300 mA är en robust och pålitlig lösning för att säkerställa säkert skydd av människor och installationer mot jordläckage. Dess optimerade design, visuella statusindikatorer och enkel installation gör den till ett mångsidigt val för professionella elprojekt.
