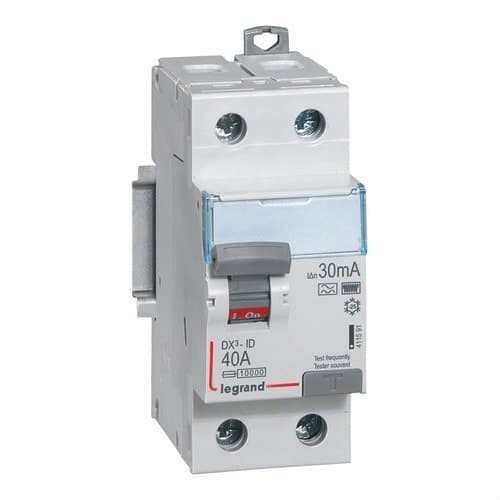

DX3 Differentiell 2P 40A 30mA Klass HPI

Legrand jordfelsbrytare DX³ 411591 är utformad för att skydda personer mot elektriska risker som är kopplade till jordfelsströmmar. Den har 2 poler, en märkström på 40 ampere, en differentialkänslighet på 30 milliampere och en märkspänning på 230 volt växelström.

Denna modell tillhör Legrands serie av HPI högimmunitetsjordfelsbrytare, som av tillverkaren numera identifieras som typ F. Dess konstruktion ger högre immunitet mot oönskade utlöstningar orsakade av elektriska störningar, samtidigt som den kan detektera olika former av restström.

Typ F HPI med förstärkt immunitet

Legrand 411591 är särskilt avsedd för installationer där störningar kan orsaka oönskade frånslag i konventionella jordfelsbrytare.

Typ F kan detektera växelvisa restströmmar, pulserande likströmmar och högfrekventa restströmmar, vilket ger ett skydd anpassat för installationer med elektronisk utrustning och laster som innehåller kraftelektronik.

Dessutom bidrar dess förstärkta immunitet mot oönskade utlöstningar till att upprätthålla driftskontinuiteten i installationer som utsätts för vissa elektriska störningar.

Känslighet på 30 milliampere

Jordfelsbrytaren har en märkutlösningsström på 30 milliampere, ett värde som ofta används för extra skydd av personer mot elchock vid jordfelsströmmar.

Enheten övervakar kontinuerligt balansen mellan strömmen som går in i och ut ur kretsen. När den upptäcker en restström som överstiger det inställda tröskelvärdet kopplas kretsen från.

Utöver att bidra till skydd mot elektrisk kontakt hjälper jordfelsbrytaren till att minska riskerna kopplade till ihållande jordfelströmmar som kan orsaka uppvärmning eller brand.

2-polig jordfelsbrytare på 40 ampere

Referens 411591 har en 2-polig konfiguration för installationer på 230 volt och klarar en märkström på upp till 40 ampere.

Formatet gör det möjligt att samtidigt frånkoppla ledarna som är kopplade till den skyddade kretsen, vilket underlättar isolering av installationen vid jordfel eller när underhåll ska utföras.

Viktigt: jordfelsbrytare utan överlastskydd

Legrand DX³ 411591 är en jordfelsbrytare utan inbyggt skydd mot överström. Dess huvudsakliga funktion är att detektera jordfelsströmmar.

Därför måste den kombineras med lämpliga skyddsanordningar mot överbelastning och kortslutning, såsom en korrekt dimensionerad dvärgbrytare.

Kortslutningshållfasthet på 10 kiloampere

Enheten har en kortslutningshållfasthet på 10 kiloampere och en tålighet mot impulsströmmar på 3 kiloampere, enligt Legrands tekniska specifikationer.

Den nominella isolationsspänningen är 250 volt och den nominella impulsspänningen uppgår till 4 kilovolt.

Modulformat för DIN-skena

Jordfelsbrytaren är avsedd för montering på DIN-skena i elcentraler och upptar 2 moduler. Den har fästen både upptill och nedtill för att underlätta montering och demontering på skenan.

Installationsdjupet är 44 millimeter, med ungefärliga mått på 35,6 millimeter i bredd, 94,8 millimeter i höjd och 77,8 millimeter i djup.

Anslutning med skruvanslutningar

Legrand 411591 använder skruvanslutningar. Matningen sker via de övre anslutningarna och lasten ansluts via de nedre anslutningarna.

Den klarar flertrådiga ledare med tvärsnitt mellan 0,75 och 35 kvadratmillimeter samt styva ledare mellan 0,75 och 50 kvadratmillimeter, vilket underlättar integration i elcentraler med olika kabeldimensioner.

Testknapp för kontroll av jordfelsbrytaren

Enheten har en testknapp som gör det möjligt att kontrollera att jordfelsutlösningsmekanismen fungerar korrekt. Legrand rekommenderar att denna knapp används regelbundet för att verifiera jordfelsbrytarens funktion.

Den har också en etiketthållare för tydlig identifiering av kretsen samt en visuell indikering av till- och frånläge på manöverspaken.

Kompatibel med tillbehör i DX³-serien

Jordfelsbrytaren kan kompletteras med kompatibla tillbehör från Legrand DX³-serien, vilket gör det möjligt att utöka funktionerna för signalering, styrning eller kontroll beroende på elcentralens behov.

Tekniska egenskaper för Legrand 411591

• Varumärke: Legrand.
• Serie: DX³.
• Referens: 411591.
• EAN: 3245064115919.
• Produkttyp: jordfelsbrytare.
• Klassificering: typ F, HPI superimmuniserad.
• Antal poler: 2.
• Märkström: 40 ampere.
• Differentialkänslighet: 30 milliampere.
• Märkspänning: 230 volt.
• Spänningstyp: växelström.
• Frekvens: 50 hertz.
• Kortslutningshållfasthet: 10 kiloampere.
• Tålighet mot impulsström: 3 kiloampere.
• Nominell isolationsspänning: 250 volt.
• Nominell impulsspänning: 4 kilovolt.
• Selektivt skydd: nej.
• Korttidsfördröjning: ja.
• Antal moduler: 2.
• Montering: DIN-skena.
• Installationsdjup: 44 millimeter.
• Bredd: 35,6 millimeter.
• Höjd: 94,8 millimeter.
• Total djup: 77,8 millimeter.
• Kapslingsklass: IP20.
• Slagtålighet: IK04.
• Föroreningsgrad: 2.
• Driftstemperatur: mellan -25 och 60 grader Celsius.
• Förvaringstemperatur: mellan -40 och 70 grader Celsius.
• Tvärsnitt för flertrådig ledare: mellan 0,75 och 35 kvadratmillimeter.
• Tvärsnitt för styv ledare: mellan 0,75 och 50 kvadratmillimeter.
• Anslutningstyp: skruvanslutningar.
• Färg: grå RAL 7035.
• Testknapp: ja.
• Kompatibel med tillbehör: ja.

Superimmuniserad jordfelsbrytare för installationer med elektronisk utrustning

Legrand DX³ 411591 kombinerar en känslighet på 30 milliampere med typ F HPI-teknik med förstärkt immunitet, vilket gör den till en särskilt lämplig lösning för kretsar där det finns elektronisk utrustning som kan generera störningar eller mer komplexa restströmmar än de som förekommer i konventionella laster.

Dess format med 2 moduler, montering på DIN-skena, märkström på 40 ampere, testknapp och kompatibilitet med DX³-tillbehör gör den enkel att integrera i bostads- och kommersiella elcentraler som kräver jordfelskydd med högre immunitet mot oönskade utlöstningar.
