Självförsörjande gul fiberkabelgenomföring 6mm VH600 - Rulle 50 meter

Den självförsörjande fiberkabeldragaren Estiare VH600, referens 30617050, är en industriell kabeldragare på 50 meters längd och 6 millimeters diameter, tillverkad av glasfiberstav belagd med polypropen. Dess höga styvhet och tryckkraft gör den särskilt lämplig för att föra in och dra kablar i långa kanalisationer, främst i raka sträckor eller med få böjar.

Guiden levereras i en VH600-behållare som underlättar transport, förvaring och hantering under installationsarbeten. Den har utbytbara ändstycken och ett tillbehörskit bestående av 30 millimeters aluminiumrulle, 8 millimeters flexibel styrhuvud och 8 millimeters mässingsfästring, alla med M5-anslutning.

Industriell kabeldragare i glasfiber på 50 meter

Referens 30617050 ingår i Estiares sortiment av industriella kabeldragare med medeldiameter, marknadsförd under varumärket Anguila. Den är avsedd för kabeldragning i professionella installationer där längre dragsträckor än vad som är vanligt för hushållsguider krävs.

Tillverkaren klassificerar industriella kabeldragare på 6 millimeter för användning i inomhus- och utomhusinstallationer, särskilt i köpcentrum, logistikcenter, industrilokaler och andra anläggningar där dragavstånden kan vara stora.

Glasfiberstav belagd med polypropen

Guiden är konstruerad med en glasfiberstav belagd med polypropen. Denna kombination ger hög styvhet och god tryckförmåga, medan ytbeläggningen skyddar fibern och underlättar rörelsen inne i kanalisationen.

Estiare framhåller glasfiber för dess stora tryckkraft och låga friktion i raka sträckor. Eftersom materialet saknar minne tenderar staven att behålla en rak bana och överför effektivt den kraft som appliceras från införingsänden.

Stor tryckkraft för långa sträckor

Glasfiber är det material i Estiares sortiment som erbjuder en av de högsta tryckkapaciteterna. Detta är särskilt användbart vid arbete i långa kanalisationer, där den ackumulerade friktionen kan försvåra framdriften för mer flexibla material.

Den höga styvheten gör det möjligt att överföra kraft längs hela den 50 meter långa guiden, vilket underlättar framdrift i breda rör och huvudsakligen raka dragningar.

Hög vridkraftöverföring

Utöver tryckkraft överför glasfiberstaven effektivt vridkraft längs kabeldragaren. Tillverkaren anger att detta material inte lätt vrider sig runt sin egen axel, vilket gör det möjligt att överföra rörelse som appliceras i änden vid vissa styrmoment.

Diameter på 6 millimeter

Guiden har en yttre diameter på 6 millimeter, vilket motsvarar Estiares industriella sortiment för medeldiametrar.

• Guide-diameter: 6 millimeter.
• Längd: 50 meter.
• Material: glasfiber.
• Beläggning: polypropen.
• Färg: gul.

För kanalisationer med medeldiameter

Estiare rekommenderar sitt industriella sortiment av kabeldragare på 6 millimeter för kanalisationer med en diameter på cirka 40 till 140 millimeter.

Det slutliga valet bör göras med hänsyn till både rördiameter och längd, antal böjar, invändig fyllnadsgrad och dragningens svårighetsgrad.

Svängdiameter på cirka 15 centimeter

Enligt tillverkarens tekniska information för glasfiberguider på 6 millimeter har detta material en svängdiameter på cirka 15 centimeter.

Dess beteende är särskilt anpassat för raka sträckor. Glasfiber är ett styvt material och bör inte utsättas för alltför snäva böjradier.

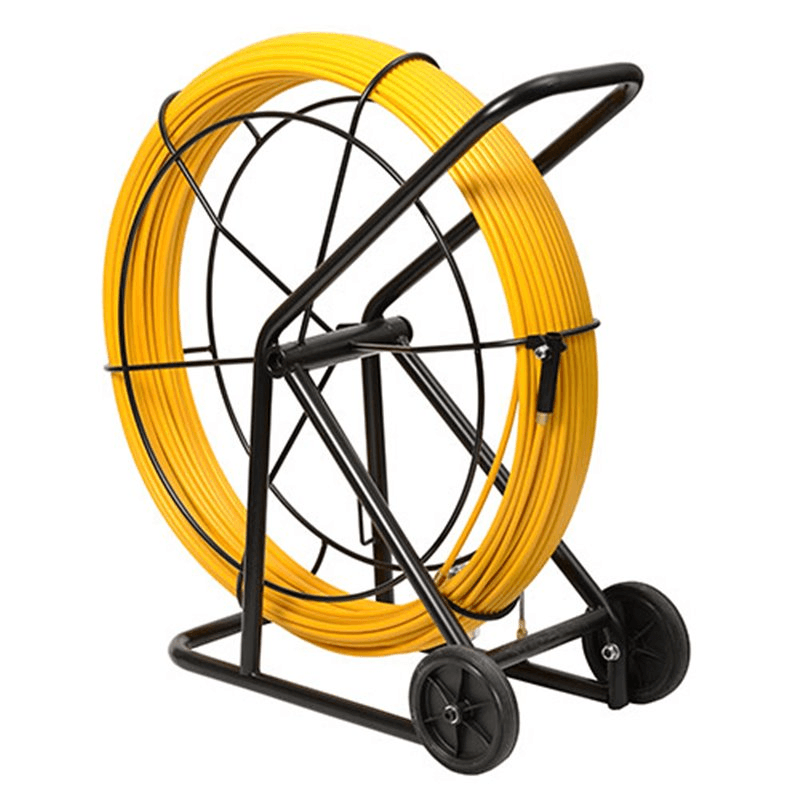

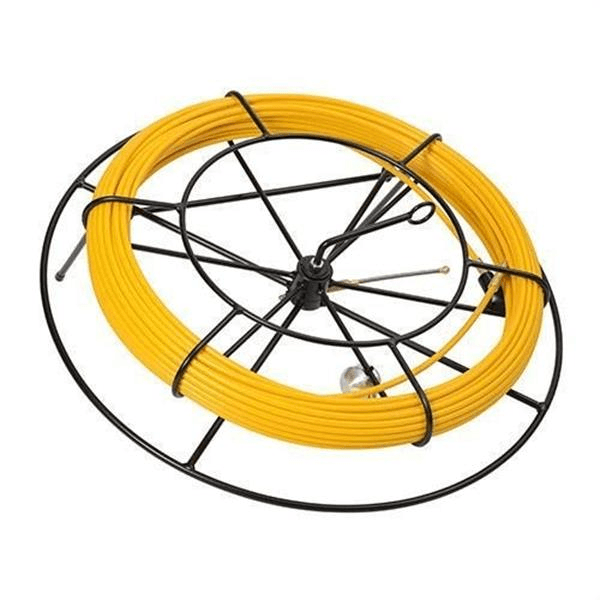

VH600-behållare ingår

Referens 30617050 levereras med VH600-behållaren, utformad för att förvara och hantera guiden under installationsarbeten.

Behållaren håller den 50 meter långa staven organiserad och underlättar både utdragning och återföring när dragningen är avslutad.

Denna lösning är särskilt praktisk för långa guider, eftersom den hjälper till att kontrollera kabeldragaren under transport, förvaring och användning.

Utbytbara M5-ändstycken

Guiden har utbytbara ändstycken, vilket gör det möjligt att montera olika tillbehör beroende på arbetsmoment.

Systemet använder M5-anslutning, kompatibel med motsvarande tillbehör i Estiares/Anguilas professionella sortiment.

Inkluderade tillbehör

Den officiella katalogen anger tillbehörskombinationen C + D + E för denna referens:

• 1 aluminiumrulle på 30 millimeter, M5, referens 4.2001.000.
• 1 flexibel styrhuvud på 8 millimeter, M5, referens 4.1002.000.
• 1 mässingsfästring på 8 millimeter, M5, referens 4.3002.000.

Dessa tillbehör gör det möjligt att konfigurera guiden både för att underlätta införing i kanalisationen och för att senare haka fast och dra kablarna.

Flexibelt styrhuvud på 8 millimeter

Det medföljande flexibla styrhuvudet har en diameter på 8 millimeter och M5-anslutning. Dess funktion är att underlätta guidens framdrift genom kanalisationen och hjälpa till att passera riktningsändringar inom de gränser som staven tillåter.

Aluminiumrulle på 30 millimeter

Kitet innehåller en aluminiumrulle på 30 millimeter med M5-anslutning, utformad som ett hjälpmedel för guidens passage.

Mässingsfästring

För dragmomentet ingår en mässingsfästring på 8 millimeter med M5-anslutning. Den gör det möjligt att koppla kabeldragarens ände till kabeln eller dragobjektet med lämpligt system.

Vikt på 7,35 kilogram för hela enheten

Estiares officiella katalog anger en vikt på 7,35 kilogram för versionen med 6 millimeter, 50 meter och VH600-behållare.

Denna vikt avser den kompletta enheten med behållare och ger en användbar referens för transport, förvaring och hantering på arbetsplatsen.

Särskilt lämplig för raka sträckor

På grund av glasfiberens mekaniska egenskaper är denna guide särskilt effektiv i raka sträckor och kanalisationer där hög tryckkraft krävs.

Den låga minneseffekten och stavens styvhet hjälper till att minimera den friktion som kan uppstå när en mer flexibel guide antar slingriga former inne i röret.

Professionell användning i inomhus- och utomhusinstallationer

Det industriella sortimentet på 6 millimeter är avsett för professionell kabeldragning i installationer som:

• Industrilokaler.
• Logistikcenter.
• Köpcentrum.
• Storskaliga elinstallationer.
• Inomhus- och utomhuskanalisationer.
• Telekommunikationsnät och kabeldragning.
• Renoverings- och utbyggnadsarbeten.

Försiktighetsåtgärder vid användning

Glasfiber ger hög styvhet och tryckkraft, men är också ett material som måste hanteras korrekt. Estiare varnar för att det kan skadas om öglor, knäckar eller alltför kraftiga böjar bildas.

Vid införing och återtagning av guiden rekommenderas att hålla stora böjradier och undvika att tvinga staven när den möter ett betydande hinder.

Om kabeldragaren möter onormalt motstånd bör orsaken lokaliseras innan man fortsätter att trycka, för att undvika att skada fibern.

Fördelar med Estiare VH600 kabeldragare i fiber

• 50 meters längd för kanalisationer med betydande dragsträckor.
• 6 millimeters diameter för industriell användning.
• Glasfiber belagd med polypropen.
• Hög tryckkraft i raka sträckor.
• Låg minneseffekt.
• God vridkraftöverföring.
• Utbytbara M5-ändstycken.
• VH600-behållare ingår.
• Tre tillbehör ingår för kabeldragning och dragning.
• Gul färg för snabb identifiering.

Tekniska egenskaper för Estiare 30617050

• Varumärke: Estiare / Anguila.
• Referens: 30617050.
• Typ: industriell kabeldragare.
• Stavmaterial: glasfiber.
• Beläggning: polypropen.
• Diameter: 6 millimeter.
• Längd: 50 meter.
• Färg: gul.
• Behållare: VH600.
• Ändstycken: utbytbara.
• Gänga för tillbehör: M5.
• Vikt för hela enheten: 7,35 kilogram.
• Angiven svängdiameter för 6 millimeters fiber: cirka 15 centimeter.
• Rekommenderade kanalisationer för serien: cirka 40 till 140 millimeter.
• Inkluderat tillbehör 1: aluminiumrulle på 30 millimeter.
• Inkluderat tillbehör 2: flexibelt styrhuvud på 8 millimeter.
• Inkluderat tillbehör 3: mässingsfästring på 8 millimeter.

Fiberkabeldragare för långa och krävande dragningar

Estiare 30617050 VH600 på 50 meter är en lösning särskilt riktad till yrkesanvändare som behöver en styv guide med hög tryckförmåga och som är anpassad för kabeldragning i långa kanalisationer. Dess 6 millimeter glasfiberstav belagd med polypropen är optimerad för att minska friktionen i raka sträckor och effektivt överföra den kraft som appliceras från guidens ände.

Leveransen med VH600-behållare, utbytbara ändstycken och tre M5-tillbehör ger en komplett uppsättning för både införing av guiden och efterföljande dragning av kabeln, samtidigt som de 50 meter långa staven hålls organiserad och skyddad under transport och dagligt arbete.
