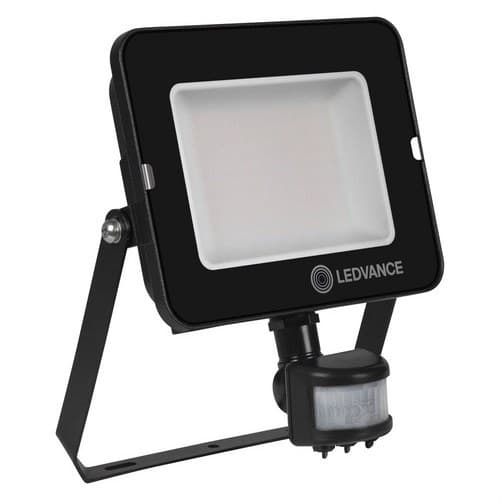

LED-projektor FL COMP SEN 50W 830 100º BK 4500LM

OSRAM/LEDVANCE Floodlight Compact Sensor LED-strålkastare, referens 4058075575301, är en utomhusarmatur på 50 W med integrerad rörelse- och ljussensor. Den ger ett ljusflöde på 4500 lm, varmvitt ljus på 3000 K och en symmetrisk ljusfördelning på 100° x 100°, vilket gör den särskilt lämplig för fasader, entréer, trädgårdar, gårdar, parkeringsplatser, gemensamma ytor och andra utomhusmiljöer där automatisk belysning behövs.

Den PIR-sensorn kan detektera rörelse på ett justerbart avstånd mellan 2 och 12 meter och kombineras med en justerbar skymningssensor mellan 10 och 2000 lux. Tändtiden kan också ställas in mellan 10 sekunder och 12 minuter. Armaturen har IP65-skydd, aluminiumkropp, härdat glas och en L70/B50-livslängd på upp till 50 000 timmar.

LED-strålkastare på 50 W och 4500 lm

Floodlight Compact Sensor ger ett nominellt ljusflöde på 4500 lm med en effektförbrukning på 50 W och uppnår en ljuseffektivitet på 90 lm/W. Den höga ljuseffekten gör det möjligt att belysa utomhusytor effektivt och ersätta konventionella halogenstrålkastare i kompatibla applikationer.

LED-ljuskällan och drivdonet är integrerade i själva armaturen, vilket ger en kompakt enhet som är redo att anslutas till en 220-240 V matning.

Varmvitt ljus på 3000 K

Beteckningen 830 anger en färgtemperatur på 3000 K och ett färgåtergivningsindex Ra på minst 80. Denna varmvita ton är särskilt lämplig för bostäder, fasader, trädgårdar, terrasser och andra utrymmen där man önskar funktionell belysning med ett behagligt visuellt intryck.

LEDVANCE anger en färgkonsekvens på mindre än 5 SDCM.

Integrerad PIR-rörelsesensor

Strålkastaren har en rörelsedetektor med passiv infraröd PIR-teknik. Räckvidden kan justeras ungefär mellan 2 och 12 meter för att anpassa detekteringsområdet efter installationens behov.

Detekteringsvinkeln är justerbar mellan 40° och 160°. Dessutom kan sensordelen vridas upp till 350° och lutas upp till 180°, vilket gör det enkelt att rikta detekteringen mot entréer, gångar eller specifika områden.

Justerbar skymningssensor

Floodlight Compact Sensor har även en fotocell som mäter omgivande ljusnivå. Aktiveringströskeln kan justeras mellan 10 och 2000 lux.

Denna funktion gör det möjligt att konfigurera strålkastaren så att den reagerar på rörelse endast när det är mörkt nog, vilket undviker onödig tändning under dagtid.

Tidsinställning från 10 sekunder till 12 minuter

Tiden som armaturen förblir tänd efter att rörelse har detekterats kan justeras mellan 10 sekunder och 12 minuter.

Korta tider är särskilt användbara vid entréer och passager, medan längre tider kan användas på gårdar, i trädgårdar, på parkeringsplatser eller i områden där användarna behöver belysning under längre tid.

Funktion för permanent tändning

Utöver automatisk sensorstyrning har LEDVANCE en överstyrningsfunktion som gör det möjligt att hålla strålkastaren permanent tänd genom en specifik sekvens av strömavbrott och återinkoppling.

Detta ger större flexibilitet när kontinuerlig belysning behövs för underhåll, utomhusarbete, sammankomster eller andra tillfälliga situationer.

Symmetrisk optik på 100° x 100°

Strålkastaren använder en symmetrisk ljusfördelning via reflektor, med en spridningsvinkel på 100° x 100°. Den breda ljuskäglan gör det möjligt att täcka stora ytor och fördela ljuset jämnt.

LEDVANCE anger en ULOR på 0 % när armaturen installeras med 0° lutning, vilket förhindrar direkt ljusflöde uppåt i det läget.

IP65-skydd för utomhusbruk

Armaturen har kapslingsklass IP65, vilket ger fullständigt skydd mot damminträngning och mot vattenstrålar. Själva sensordelen har också IP65-klassning.

Den är avsedd för utomhusapplikationer och kan monteras på vägg, stolpe eller horisontell yta enligt tillverkarens anvisningar.

Mekanisk tålighet IK06

Strålkastarens kropp har slagtålighet IK06, medan sensorn har klassning IK05.

Dessa egenskaper ger skydd mot vanliga oavsiktliga stötar i utomhusinstallationer, även om armaturen inte är avsedd för områden med mycket kraftiga slag.

Aluminiumkropp och härdat glas

Kapslingen är tillverkad av aluminium med svart finish, medan frontskyddet och ljusytan använder härdat glas.

Det frostade glaset bidrar till en jämn ljusfördelning och minskar punkter med hög luminans.

Kompakta mått

Strålkastaren mäter 202 mm i längd, 170 mm i bredd och 60 mm i höjd. Nettovikten är cirka 630 g.

Det kompakta formatet gör den enkel att integrera i fasader, väggar och andra ytor där hög ljuseffekt behövs utan att installera en skrymmande strålkastare.

Livslängd på upp till 50 000 timmar

LEDVANCE anger en L70/B50-livslängd på 50 000 timmar vid en omgivningstemperatur på 25 °C. För mer krävande kriterier för ljusflödesunderhåll anges 35 000 timmar L80/B10 och 25 000 timmar L90/B10.

Armaturen är dessutom konstruerad för upp till 100 000 tänd- och släckcykler, en särskilt viktig egenskap för utrustning som styrs av rörelsedetektor.

Matning på 220-240 V

Floodlight Compact Sensor arbetar med nominell spänning 220-240 V AC och frekvens 50/60 Hz. Nominell ström är 245 mA och effektfaktorn är högre än 0,90.

Angiven startström är 5,2 A under cirka 1 µs och den totala harmoniska distorsionen är specificerad till mindre än 20 %.

Dimensionering av kretsar

Som referens för installationer med flera armaturer anger LEDVANCE följande maxvärden enligt vissa automatsäkringar:

• Automatsäkring B16: upp till 36 armaturer.
• Automatsäkring C10: upp till 26 armaturer.
• Automatsäkring C16: upp till 42 armaturer.

Den slutliga dimensioneringen måste göras med hänsyn till kretsens verkliga egenskaper, ledarnas area och längd, installerade skydd och tillämpliga elbestämmelser.

Elektrisk skyddsklass I

Strålkastaren tillhör skyddsklass I. Därför måste de ledande metalldelarna i kapslingen vara korrekt anslutna till skyddsjordledaren.

Elinstallationen ska utföras av kvalificerad personal enligt tillverkarens anvisningar.

1 meter H05RN-F-kabel

Armaturen levereras från fabrik med en flexibel H05RN-F-kabel på 1 meter, bestående av tre ledare på 1,0 mm².

Anslutningsplinten ingår inte. LEDVANCE anger dessutom att den externa flexkabeln inte kan bytas ut; om den skadas ska armaturen tas ur bruk.

Integrerad och ej dimbar LED-ljuskälla

LED-ljuskällan är en del av själva strålkastaren och är inte avsedd att bytas ut. Det elektroniska drivdonet är också integrerat.

Denna referens är inte dimbar med vanlig dimmer, eftersom styrningen är avsedd för drift via den inbyggda sensorn och elmatningen.

Lågt flimmer och fotobiologisk säkerhet

LEDVANCE klassificerar denna armatur som lågflimmer. Dess färgåtergivningsindex Ra ≥80 ger en lämplig färgåtergivning för allmän utomhusbelysning.

Den angivna fotobiologiska riskgruppen är RG1 enligt EN 62778 och EN 62471.

Drift mellan -30 och +45 °C

Strålkastaren är avsedd att fungera vid omgivningstemperaturer mellan -30 och +45 °C, vilket möjliggör utomhusbruk i en bred variation av klimatförhållanden.

För lagring anger tillverkaren ett temperaturintervall mellan -40 och +70 °C.

Användningsområden för Floodlight Compact Sensor 50 W

• Fasader på bostäder och byggnader.
• Entréer och tillfarter.
• Trädgårdar och gårdar.
• Balkonger och terrasser.
• Parkeringsplatser.
• Gemensamma utomhusytor.
• Offentliga områden.
• Byggarbetsplatser.
• Kommersiella och professionella miljöer.
• Ersättning för traditionella halogenstrålkastare.

Tekniska egenskaper för OSRAM/LEDVANCE 4058075575301

• Varumärke: OSRAM / LEDVANCE.
• Referens / GTIN: 4058075575301.
• Modell: FL COMP SEN V 50W 830 SYM 100 BK.
• Serie: FLOODLIGHT COMPACT SENSOR 50W.
• Typ: LED-utomhusstrålkastare med sensor.
• Nominell effekt: 50 W.
• Ljusflöde: 4500 lm.
• Ljuseffektivitet: 90 lm/W.
• Färgtemperatur: 3000 K.
• Ljusfärg: varmvitt.
• Färgåtergivningsindex: Ra ≥80.
• Färgkonsekvens: <5 SDCM.
• Ljusfördelning: symmetrisk.
• Spridningsvinkel: 100° x 100°.
• Sensortyp: rörelse och ljus.
• Sensorteknik: PIR + fotocell.
• Detekteringsräckvidd: 2-12 m.
• Detekteringsvinkel: 40°-160°.
• Sensororientering: vridning upp till 350° och lutning upp till 180°.
• Tidsinställning: 10 s-12 min.
• Skymningströskel: 10-2000 lux.
• Funktion för permanent tändning: ja, via specifik kopplingssekvens.
• Nominell spänning: 220-240 V.
• Frekvens: 50-60 Hz.
• Nominell ström: 245 mA.
• Startström: 5,2 A.
• Startströmmens varaktighet: 1 µs.
• Effektfaktor: >0,90.
• Total harmonisk distorsion: <20 %.
• Elektrisk skyddsklass: Klass I.
• Kapslingsklass för armaturen: IP65.
• Kapslingsklass för sensorn: IP65.
• Slagtålighet för armaturen: IK06.
• Slagtålighet för sensorn: IK05.
• Dimbar: nej.
• Ljuskälla: integrerad LED.
• Utbytbar LED-ljuskälla: nej.
• Drivdon: integrerat.
• Lågflimmer: ja.
• Fotobiologisk riskgrupp: RG1.
• Färg: svart.
• Kroppsmaterial: aluminium.
• Skyddsmaterial: härdat glas.
• Längd: 202 mm.
• Bredd: 170 mm.
• Höjd: 60 mm.
• Nettovikt: 630 g.
• Kabellängd: 1 m.
• Kabel: H05RN-F, 3 x 1,0 mm².
• Anslutningstyp: 3-polig kabel.
• Montering: ytmontering.
• Monteringsplats: vägg, stolpe eller horisontell yta.
• Användning: utomhus.
• Drifttemperatur: -30 till +45 °C.
• Lagringstemperatur: -40 till +70 °C.
• L70/B50-livslängd: 50 000 h vid 25 °C.
• L80/B10-livslängd: 35 000 h vid 25 °C.
• L90/B10-livslängd: 25 000 h vid 25 °C.
• Antal tändcykler: 100 000.
• LEDVANCE angiven garanti: 3 år.

Automatisk utomhusbelysning med varmt ljus

OSRAM/LEDVANCE Floodlight Compact Sensor 4058075575301 kombinerar 4500 lm ljusflöde med automatisk rörelse- och ljusdetektering. Räckvidden på 2 till 12 meter, den justerbara tidsinställningen och skymningsinställningen gör det möjligt att anpassa funktionen efter varje specifik utomhusmiljö.

Det varmvita ljuset på 3000 K, den breda 100°-spridningen, IP65-skyddet och livslängden på upp till 50 000 timmar gör den till en särskilt praktisk lösning för entréer, fasader, trädgårdar, gårdar och gångytor som inte behöver vara belysta permanent.

Viktigt: denna referens har både PIR-rörelsesensor och skymningssensor. Armaturen tillhör Klass I och måste anslutas korrekt till skyddsjordledaren. Extern anslutningsplint ingår inte.
