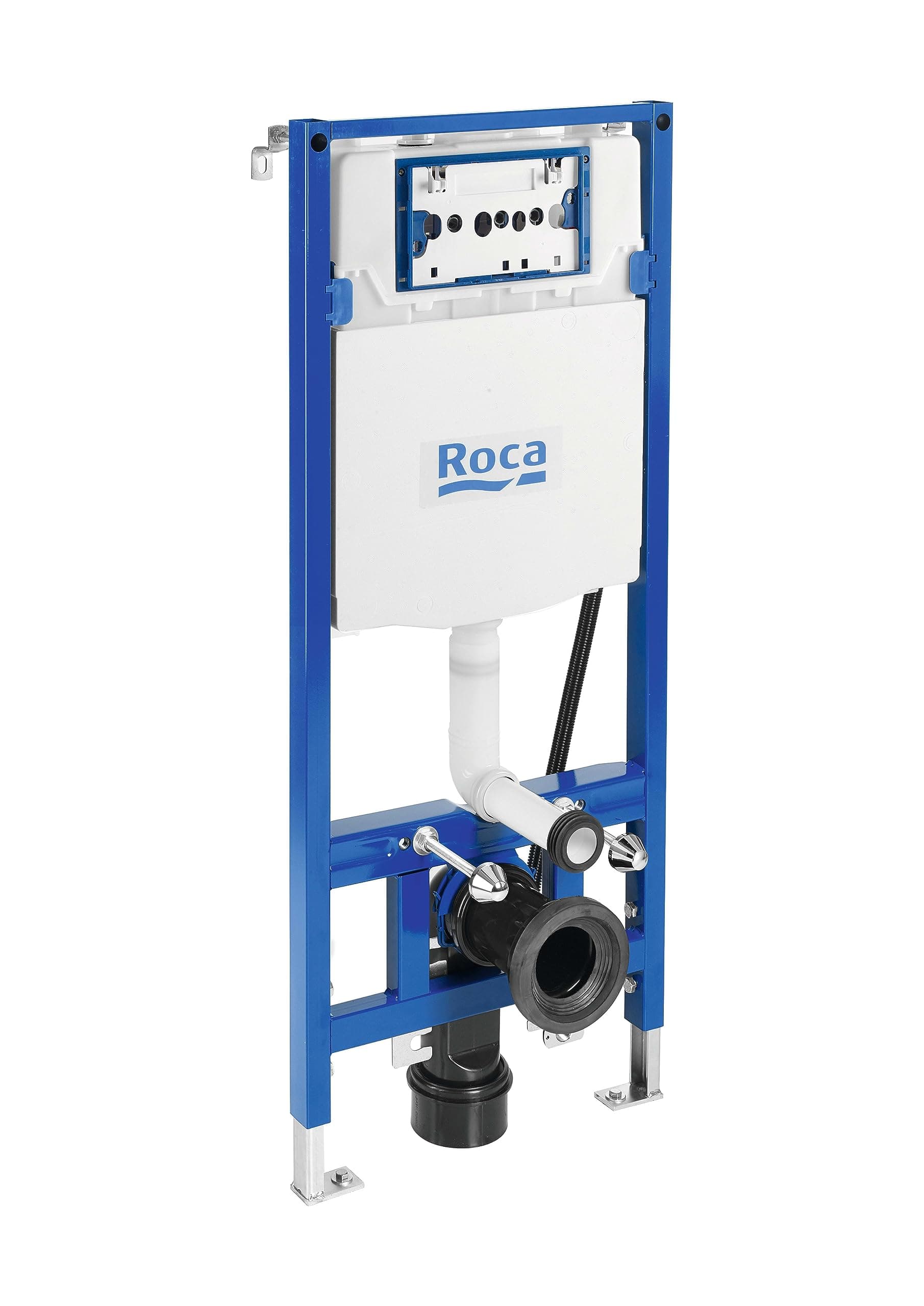

Inbyggnadsfixtur med cistern Roca Duplo WC One Smart

Den inbyggda ramen med cistern Roca Duplo WC One Smart A890078020 är utformad för installation av vägghängda toaletter och, särskilt, kompatibla Roca Smart Toilets. Den integrerar en kompakt cistern med dubbelspolning, en specifik matningsslang för smarta toaletter, korrugerat rör, avloppsböj för Ø90/110 mm samt nödvändiga tillbehör för att underlätta monteringen.

Med endast 107 mm minsta installationsdjup och en höjd på 1 190 mm erbjuder den en kompakt lösning för att dölja cisternen och anslutningarna i väggen eller i beklädnadssystemet. Den metalliska strukturen ger en bärförmåga på upp till 400 kg och har höjdjusterbara ben med bromssystem för att underlätta en stabil och exakt installation.

Specifik ram för Roca Smart Toilets

Roca Duplo WC One Smart är särskilt framtagen för installation av vägghängda smarta toaletter. Till skillnad från en konventionell ram har den en matningsslang för Smart Toilets och de element som behövs för att leda anslutningarna fram till toaletten.

Roca rekommenderar denna referens för installation av kompatibla vägghängda In-Wash® Inspira och Ona-modeller, och erbjuder den inbyggda infrastruktur som krävs för att integrera den smarta toaletten med en ren estetik utan synlig extern cistern.

Kompakt inbyggd cistern

Setet integrerar en kompakt cistern med ett djup på endast 80 mm. Denna konstruktion minskar utrymmet som upptas i väggen och underlättar användning i projekt där man vill utnyttja badrummets tillgängliga yta maximalt.

Rocas angivna minsta totala infästningsdjup är 107 mm.

Dubbelspolning 3/6 liter

Cisternen levereras fabriksinställd med en dubbelspolning på 3 och 6 liter, vilket gör det möjligt att välja en reducerad eller full spolning beroende på användningsbehov.

Mekanismen medger dessutom olika volyminställningar:

• Dubbelspolning 2/4 liter.
• Dubbelspolning 3/4,5 liter.
• Dubbelspolning 3/6 liter.

Denna justeringsmöjlighet gör det möjligt att anpassa cisternens funktion till den installerade toalettens egenskaper och projektets behov.

Robust metallprofil upp till 400 kg

Roca Duplo WC One Smart är tillverkad med en metallprofil med bärförmåga upp till 400 kg, vilket ger det stöd som krävs för installation av en vägghängd toalett.

Ramen döljs bakom den slutliga beklädnaden och överför lasterna till den struktur där den är korrekt installerad och fixerad.

Justerbara ben från 0 till 200 mm

Ramen har justerbara ben mellan 0 och 200 mm, vilket gör det möjligt att reglera höjden under monteringen för att anpassa sanitetsporslinets slutliga position.

Benen har dessutom ett bromssystem, utformat för att underlätta justeringen och hålla den valda positionen under installationen.

Fästavstånd på 180 och 230 mm

Systemet medger ett axialt avstånd mellan fästen på 180 eller 230 mm, vilket ger kompatibilitet med olika vägghängda toalettmodeller som använder dessa standardmått.

Denna flexibilitet underlättar integration med kompatibla Roca Smart Toilets och vägghängda sanitetsporslin.

Avloppsböj Ø90/110 mm

Setet inkluderar en avloppsböj kompatibel med DN90- och DN100-diametrar:

• DN90: 90 mm.
• DN100: 110 mm.

Denna konfiguration gör det möjligt att anpassa avloppsanslutningen till olika avloppsinstallationer.

Övre vattenanslutningar

Vattenmatningen sker från ramens övre del. Denna placering underlättar organiseringen av anslutningarna i det inbyggda systemet och hjälper till att hålla alla tekniska element dolda bakom beklädnaden.

Det dynamiska tryckintervallet som tillverkaren tillåter är 0,1 till 10 bar.

Frontmanövrering

Roca A890078020 är förberedd för att använda en spolplatta placerad i frontläge.

Plattan ger åtkomst till spolmekanismen och kan, beroende på vald modell, aktivera motsvarande spolningsfunktioner.

Spolplattan ingår inte och måste kompletteras med en kompatibel Roca-platta.

Kompatibel med olika Roca-spolplattor

Duplo One-systemet är kompatibelt med olika Roca-spolplattor, vilket gör det möjligt att välja den finish och typ av manövrering som passar badrummets design bäst.

Bland de dokumenterade kompatibla lösningarna från Roca finns olika plattor i serierna PL1, PL2, PL3, PL4 och PL10, inklusive versioner med dubbelspolning och vissa elektroniska lösningar.

Den exakta kompatibiliteten bör kontrolleras enligt den specifika referensen för den valda plattan.

Förberedd för vägghängd toalett

Denna ram är utformad för installation av vägghängda toaletter. Genom att dölja cisternen, ramen och anslutningarna bakom beklädnaden återstår endast sanitetsporslinet och spolplattan synliga.

Denna typ av installation ger en renare estetik och underlättar rengöring av golvet runt och under toaletten.

Inkluderade installationstillbehör

Roca levererar Duplo WC One Smart med olika komponenter som behövs för att slutföra installationen av det inbyggda systemet:

• Metallram.
• Kompakt inbyggbar cistern.
• Dubbelspolningsmekanism.
• Matningsslang för Smart Toilets.
• Korrugerat rör.
• Avloppsböj Ø90/110 mm.
• Installationstillbehör.

Spolplattan och toaletten ingår inte och måste köpas separat.

Kompakta mått

Ramen har måtten 475 mm i bredd, 107 mm minsta djup och 1 190 mm i höjd.

Den 80 mm djupa cisternen bidrar till att minska det utrymme som krävs i väggen och gör systemet särskilt intressant för badrum där man vill installera en vägghängd toalett med en relativt kompakt inbyggnad.

Tekniska egenskaper för Roca A890078020

• Varumärke: Roca.
• Serie: Duplo One.
• Modell: Duplo WC One Smart.
• Referens: A890078020.
• Typ: inbyggd ram med cistern.
• Användning: vägghängda toaletter och kompatibla Smart Toilets.
• Cistern: kompakt inbyggbar.
• Cisternens djup: 80 mm.
• Minsta infästningsdjup: 107 mm.
• Höjd: 1 190 mm.
• Bredd: 475 mm.
• Mått: 475 x 107 x 1 190 mm.
• Maximal bärförmåga för ramen: 400 kg.
• Justerbara ben: 0-200 mm.
• Bromssystem i benen: ja.
• Axialt fästavstånd: 180 / 230 mm.
• Förinställd spolning: 3/6 liter.
• Justerbar spolning: 2/4, 3/4,5 eller 3/6 liter.
• Spolplattans position: front.
• Spolplatta ingår: nej.
• Vattenanslutningens position: övre.
• Dynamiskt tryckintervall: 0,1-10 bar.
• Avloppsanslutning: DN90 / DN100.
• Avloppsdiametrar: Ø90 / Ø110 mm.
• Slang för Smart Toilets: ingår.
• Korrugerat rör: ingår.
• Installationstillbehör: ingår.
• Lämplig för: vägghängd toalett.

Särskilt lämplig för vägghängd Roca In-Wash®

Roca rekommenderar Duplo WC One Smart A890078020 för installation av vissa vägghängda modeller i serierna In-Wash® Inspira och Ona.

Den specifika matningsslangen för Smart Toilets underlättar integreringen av dessa smarta toaleters funktioner i en inbyggd installation, samtidigt som anslutningarna hålls dolda.

Inbyggd lösning för moderna badrum

Roca Duplo WC One Smart kombinerar en kompakt cistern, en struktur som tål upp till 400 kg, justerbara ben, justerbar dubbelspolning och anslutningar förberedda för Smart Toilets i ett enda inbyggbart system.

Tack vare endast 107 mm minsta djup och integreringen av anslutningarna i ramen möjliggör den en ren och kompakt installation med vägghängd toalett, där endast sanitetsporslinet och den valda spolplattan syns.
