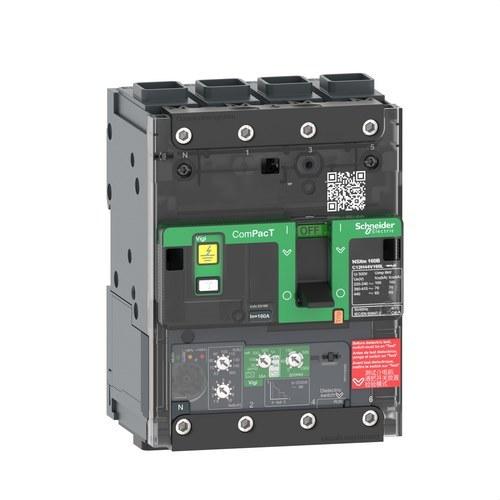

Automatisk brytare ComPacT NSXm100F 36kA AC 4P 25A Micrologic 4.1 ELINK

Den automatiska brytaren ComPacT NSXm100F från Schneider Electric (referens C11F44V025L) är en kompakt och effektiv lösning för att skydda elektriska installationer mot överbelastningar, kortslutningar och jordfel. Denna fyrpoliga brytare med en kapacitet på 25 A har designats för att erbjuda optimal prestanda inom ett brett spektrum av industriella och kommersiella tillämpningar, och är en av de minsta modellerna på marknaden som integrerar betydande innovationer för att förbättra både säkerhet och enkel installation.

Med en brytförmåga på 36 kA vid 415 V AC är ComPacT NSXm100F redo att hantera höga felströmmar, vilket garanterar ett tillförlitligt och säkert skydd i elektriska distributionsnätverk. Den fungerar vid en märkström på 25 A vid 40 °C och en driftspänning på 440 V AC, vilket gör den till ett lämpligt val för applikationer som kräver en medelhög nivå av skydd och säkerhet.

Denna modell är utrustad med en elektronisk styrmodul Micrologic 4.1, som inkluderar avancerade justerbara skyddsfunktioner mot jordfel, överbelastningar och kortslutningar, vilket säkerställer snabb och exakt respons i kritiska situationer. LSoIR-tekniken möjliggör optimal kontroll över elektriska fel, vilket ger ett heltäckande skydd för systemet och dess komponenter.

Nyckeltekniska data:

• Antal poler: 4P
• Märkström: 25 A vid 40 °C
• Märkspänning: 440 V AC vid 50/60 Hz
• Maximal brytförmåga:
  • 85 kA vid 220-240 V AC
  • 36 kA vid 380-415 V AC
  • 35 kA vid 440 V AC
  • 10 kA vid 525 V AC
• Mått: 108 mm (bredd) x 144 mm (höjd) x 80 mm (djup)

En av de mest framstående innovationerna hos ComPacT NSXm100F är dess Everlink-teknik, som garanterar hållbara och säkra elektriska anslutningar, vilket förhindrar att anslutningarna lossnar över tid på grund av vibrationer eller temperaturförändringar. Denna teknik är avgörande i industriella miljöer där anslutningarnas stabilitet är kritisk för systemets korrekta funktion.

Den kompakta designen av denna brytare, tillsammans med dess förmåga att monteras på DIN-skena eller platta, möjliggör en flexibel och effektiv installation, vilket sparar upp till 40 % utrymme i elskåp. Dessutom har installations- och kabeldragningsprocessen optimerats, vilket minskar monteringstiden med upp till 40 %, vilket är särskilt fördelaktigt för installatörer och skåpbyggare som strävar efter att maximera effektiviteten i sina projekt.

Viktiga fördelar:

• Kompakt design: Med minskade dimensioner optimerar denna automatiska brytare utrymmet i elskåp utan att kompromissa med prestanda eller säkerhet.
• Avancerat skydd: Micrologic 4.1-styrmodulen erbjuder justerbart skydd mot överbelastningar, kortslutningar och jordfel, vilket säkerställer högre säkerhet i systemets drift.
• Everlink-teknik: Säkerställer stabila och hållbara anslutningar, vilket minimerar risken för lossningar och fel i elsystemet.

Denna automatiska brytare är en del av Schneider Electrics EcoStruxure Power-arkitektur, vilket möjliggör fullständig integration i avancerade energihanteringssystem. Med hjälp av EcoStruxure Customer Lifecycle-programvaran kan användare enkelt välja, konfigurera och driftsätta brytaren, vilket optimerar systemets prestanda och garanterar högre operativ säkerhet.

Efterlevnad av standarder:

ComPacT NSXm100F uppfyller de viktigaste internationella standarderna, såsom IEC 60947, CCC och EAC, vilket garanterar att den har designats och testats enligt de högsta säkerhets- och kvalitetsstandarderna. Dessutom uppfyller den marina specifikationer, vilket gör den lämplig för applikationer offshore eller i miljöer med krävande driftsförhållanden.

Rekommenderade applikationer:

• Skydd av elektriska distributionssystem i industriella och kommersiella miljöer.
• Tillämpningar där utrymmet är begränsat och robust skydd mot överbelastningar och kortslutningar krävs.
• Installationer som behöver tillförlitligt skydd mot jordfel, särskilt i miljöer med höga säkerhetskrav.
