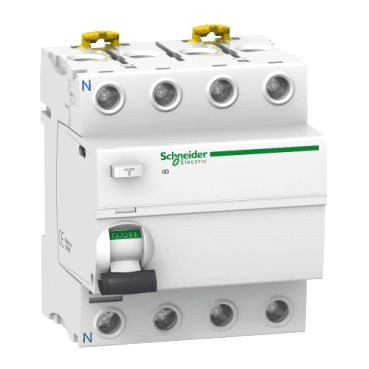

Differentialbrytare iID 4P 40A 300mA A

Den differentialbrytaren iID 4P 40A 300mA Typ A, referens A9R24440 från Schneider Electric, är en elektrisk skyddsanordning designad för att förhindra elektriska stötar och brandrisker på grund av jordfel. Denna jordfelsbrytare (RCCB) med 4 poler är lämplig för användning i ett brett spektrum av bostads-, kommersiella och industriella applikationer, där det är viktigt att säkerställa människors säkerhet och integriteten i de elektriska installationerna.

Med en märkkapacitet på 40A och en känslighet på 300mA kan denna differential bryta kretsen automatiskt vid upptäckt av strömförlust, vilket effektivt skyddar mot farorna med elektriska stötar. Dess skyddsklass av typ A gör det möjligt för enheten att upptäcka både växelströmmar och pulserande strömmar, vilket gör den till ett idealiskt val för kretsar som förser elektroniska enheter, som hushållsapparater, belysning och andra likströmsenheter styrda av frekvensomriktare eller inverterare.

Huvudsakliga tekniska egenskaper:

• Märkström [In]: 40 A
• Känslighet för jordfel: 300 mA
• Antal poler: 4P
• Skyddsklass mot jordfel: Typ A (skyddar mot växelströmmar och pulserande strömmar)
• Nominell arbetsspänning [Ue]: 380-415 V AC vid 50/60 Hz
• Nominell isolationsspänning [Ui]: 500 V AC
• Driftsfrekvens: 50/60 Hz

Differentialbrytaren iID är utrustad med en rad avancerade säkerhetsfunktioner, inklusive VisiTrip-indikatorn, som underlättar snabb identifiering av den defekta kretsen om enheten utlöses, vilket sparar tid och minskar insatsbehovet. Dessutom ger VisiSafe-fönstret en tydlig visuell signal på enhetens spak, som visar en grön remsa när polerna är helt öppna, vilket möjliggör säkert underhåll nedströms.

Säkerhet och skydd:

Denna differentialbrytare erbjuder ett effektivt skydd mot elektriska stötar vid indirekt kontakt och jordfel genom att automatiskt bryta kretsen när strömförluster över 300mA upptäcks. Detta är avgörande inte bara för personskydd, utan också för att förhindra bränder orsakade av strömförluster i elektriska installationer. Dess nominella brytkapacitet på 1500 A och dess villkorliga kortslutningsström på 10 kA säkerställer ett robust skydd vid överbelastningar eller kortslutningar.

Hållbarhet och tillförlitlighet:

• Mekanisk hållbarhet: Upp till 20 000 cykler
• Elektrisk hållbarhet: Upp till 15 000 cykler under normala driftsförhållanden
• Motstånd mot spänningsspikar: Tål upp till 6 kV, vilket skyddar mot övergående spänningar orsakade av blixtnedslag eller störningar i elnätet.

Installation:

Jordfelsbrytaren iID är kompatibel med elektriska system för DIN-skenemontering, vilket underlättar dess integrering i modulära elcentraler. Med en bredd på 8 moduler om 9 mm är denna differential designad för att ta upp ett begränsat utrymme i centralen, vilket möjliggör en mer kompakt och organiserad installation. Anslutningarna i terminalerna tillåter användning av styva kablar upp till 35 mm² och flexibla kablar upp till 25 mm², med ett rekommenderat åtdragningsmoment på 3,5 N.m, vilket garanterar en solid och pålitlig installation.

Dimensioner och design:

• Höjd: 91 mm
• Bredd: 72 mm
• Djup: 73,5 mm
• Vikt: 0,37 kg
• Färg: Vit (RAL 9003)

Ytterligare fördelar:

• VisiTrip: Indikerar tydligt kretsfel, vilket underlättar identifiering och minskar diagnostiden.
• VisiSafe: Den gröna remsan på spaken ger en tydlig visuell signal för att säkerställa att kretsen är helt öppen innan underhållsarbeten utförs.
• Standardkompatibilitet: Denna enhet uppfyller standarden EN/IEC 61008-1, vilket garanterar höga säkerhets- och prestandastandarder i elektriska installationer.

Applikationer:

Differentialbrytaren Acti9 iID 4P 40A 300mA Typ A är idealisk för alla elektriska installationer där det är nödvändigt att skydda mot jordfel, både i bostäder och industriella miljöer. Dess förmåga att hantera växelströmmar och pulserande strömmar gör den lämplig för att skydda kretsar som förser känsliga elektroniska enheter.

Denna differential Acti9 iID erbjuder ett tillförlitligt och avancerat skydd för att säkerställa säkerheten i elektriska installationer, samtidigt som den underlättar underhållet tack vare sina visuella indikatorer och enkel installation.
